FQ2

智慧型攝影機

FQ2

檢測能力、攝影機種類、通訊種類等皆獲得大幅進化的全新智慧型攝影機。具備高階影像感測器的功能,「無需控制設備的影像感測器」。令顧客優先考慮「優先選用FQ2」的全新智慧型攝影機。

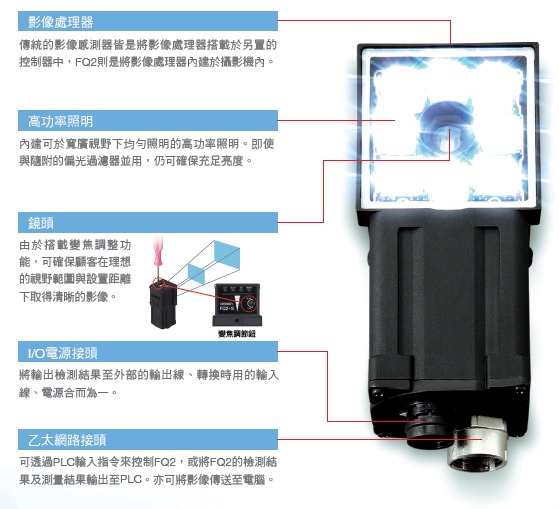

【濃縮】只有手掌般大小的影像感測器

濃縮一切必要裝置

3131_fe_1

IP67等級的防水性能
3131_fe_2
亦可用於洗淨設備。

耐繞曲纜線
3131_fe_3
攝影機的纜線皆為耐繞曲纜線。
可安心使用於作業部位。

Smartclick接頭
3131_fe_4
藉由明確的按壓觸感,可迅速且確實地完成配線作業。

因此可迅速完成設計與安裝

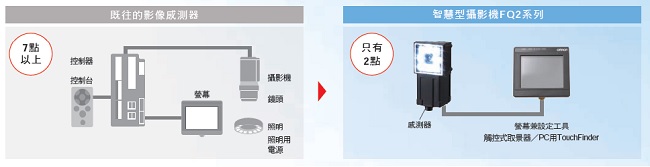

輕鬆選擇

僅需依視野與設置距離選擇攝影機種類,選擇效率大幅提升。無須選擇、購買照明與鏡頭等選購品。此外,由於零組件數量較少,可大幅縮短配線時間。

FQ2 特長 4

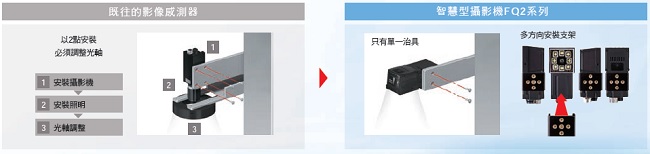

輕鬆「安裝」

由於攝影機與照明整合為一體,安裝攝影機的治具只需一組便OK。隨附可於攝影機任何一面安裝之多方向安裝支架。此外,由於攝影機與照明整合為一體,不需要配合軸進行調整。

FQ2 特長 5

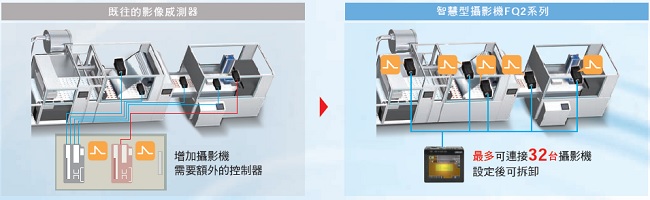

輕鬆「增設」

只需在必要場所設置攝影機。無須收納控制器的控制盤。且可於每台攝影機輸入觸發,因此無須遷就輸入時機的設計,可直接輕鬆增設必要製程。此外一台觸控式取景器最多可設定3 2 台攝影機, 因此無須增設螢幕。可以支援使用者的各種選購品要求。

FQ2 特長 6

輕鬆完成檢測及定位

透過組合複數種檢測項目,能夠以單一機型支援外觀檢測、定位等各種用途。

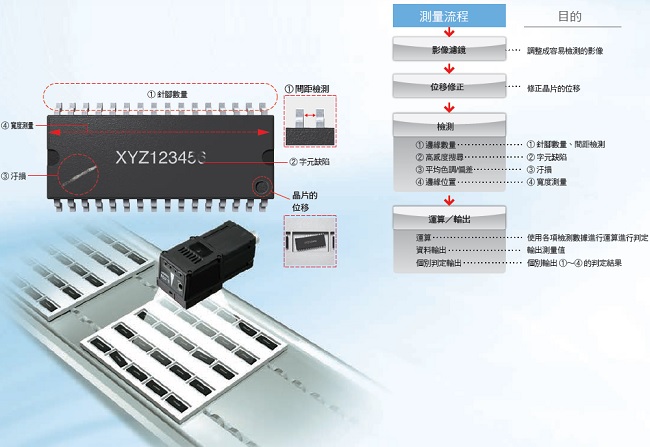

外觀檢測

可一次進行IC的外觀檢測。
且可在檢測前於畫面上補正棧板整體的位移,因此可縮減為提升裝置定位精度的設計工時。

3131_fe_5

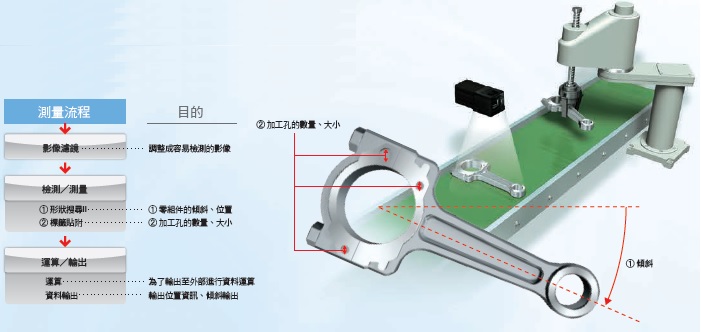

零組件定位

可測量旋轉角度及位置資訊,因此也適用於定位。
除位置資訊外,還可檢測加工孔數及尺寸。

3131_fe_6

移植源自高階影像感測器的熱門檢測項目

搜尋

FQ2 特長 11

形狀搜尋III

FQ2 特長 13

搜尋

此為標準搜尋。檢測有無貼紙及對象物體的形狀識別與位置。

FQ2 特長 14

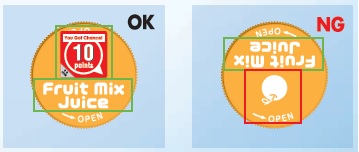

靈敏搜尋

透過自動分割對照範本影像,可將一般搜尋下所無法判讀之微妙差異,以龐大數值的差異進行判讀。

FQ2 特長 15

邊緣測量

邊緣數量

FQ2 特長 18

邊緣位置

測量邊緣位置或邊緣之有無。

FQ2 特長 19

邊緣寬度

測量邊緣的寬度。

FQ2 特長 20

面積測量、顏色測量、髒汙損傷

標籤貼附

可對指定顏色、大小之標籤數量進行計算,亦可對測量指定標籤的面積與重心位置。

FQ2 特長 22

色塊面積

測量指定顏色的面積與重心位置。

FQ2 特長 23

平均色調/偏差

可檢測與登錄的良品影像是否存有顏色差異或異物混入。(平均色調值)

FQ2 特長 24

透過辨識顏色偏差功能,檢測汙損及傷痕。(顏色偏差)

FQ2 特長 25

效用

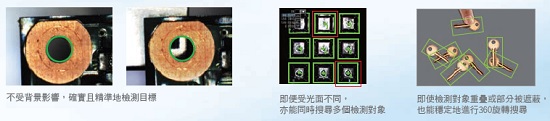

360°回轉位移修正

即便是無法穩定姿勢的工件,也能以登錄的位置為基準自動計算出其偏移量,並藉此測量毫無偏移的正確位置。

FQ2 特長 27

影像濾鏡

搭載可排除測量時的不穩定因素之背景刪除功能及擴張、收縮等共計11種的影像濾鏡。

FQ2 特長 28

校正

工件的尺寸與位置等在影像顯示下所無法清楚辨識時,可以透過更改單位來加以顯示。

FQ2 特長 29

【豐富的選單功能:OCR】無須登錄詞庫,即可順利讀取的新型OCR

FQ2 特長 30

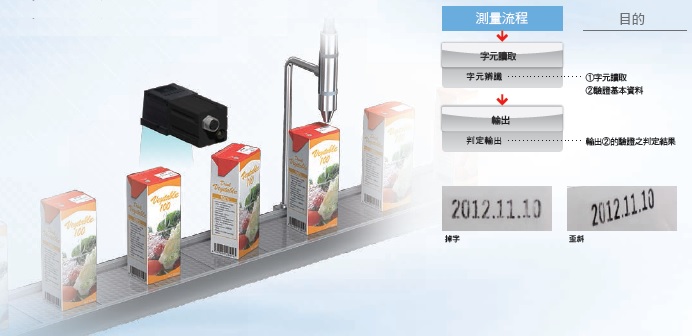

日期驗證

就算是受到搬運影響導致掉字的情形,內建的詞庫也能透過獨創的辨識技術進行穩定的辨識。

3131_fe_7

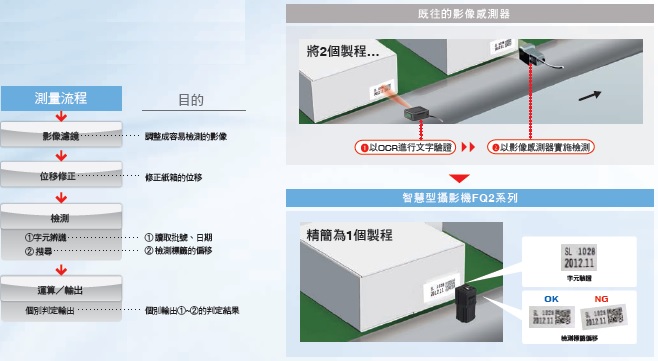

字元驗證與標籤偏移檢測

在過去必須分成2個製程的字串列驗證與檢測,透過FQ2的功能得以精簡為單一製程。
有助於節省成本與節省空間。

3131_fe_8

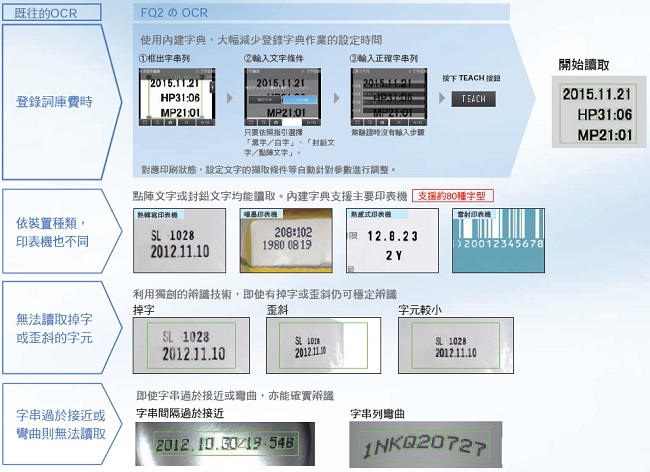

內建詞庫型OCR

字元辨識

內建專用詞庫,涵蓋FA市場所使用的約80種字型,具大規模資料學習功能。學習功能中已內建掉字、模糊、歪斜、背景變化、尺寸變化等變動樣式,即使條碼出現些微變化,仍能透過內建詞庫,達到穩定、高精度的讀取品質。也不需要設定字元的對比度或位置偏移等修正參數。

FQ2 特長 34

高度實用性,適合各種不同的需求

驗證功能

可驗證登錄的主資料與讀取到的字元資料。
最多可登錄32種主資料,並可利用外部訊號輕易切換。
使用FQ2-S4亦可以驗證條碼/二維碼的讀取結果字串列。

FQ2 特長 36

日曆功能

由於對應日曆功能,因此不需要手動設定日期及保存期限。加入FQ2專用觸控式取景器的設定,可從外部系統使用控制指令設定日曆的日期資訊,因此亦能與印表機的日期資訊同步。

FQ2 特長 37

登錄自訂詞庫

可以在詞庫中新增字元。甚至遇到讀取特殊字型等,初始設定所無法穩定讀取的情況也能安心。

FQ2 特長 38

記錄影像、讀取履歷

可將讀取到的影像與結果暫時儲存在感測器中。SD卡(使用4GB時)中最多可儲存1萬張影像、1000萬次讀取結果。可選擇是否同時記錄OK/NG結果,或是僅記錄NG結果,有助於提升可追溯性。

FQ2 特長 39

消除外框設定

即使字串周圍有條碼等,亦能去除周圍黑色部份,穩定讀取性能。

FQ2 特長 40

【豐富的選單功能:讀碼機】讀取從紙標籤到直印碼等15種類條碼

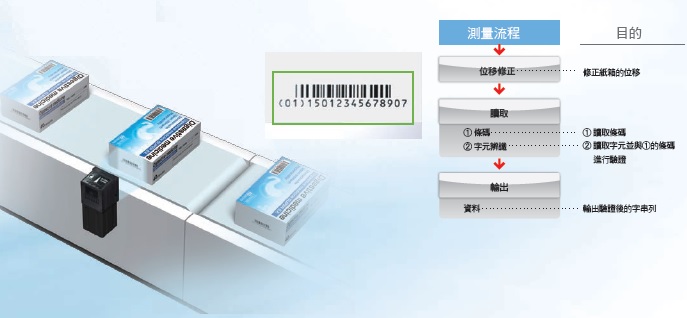

條碼與字元的驗證

藉由組合OCR與讀碼機的檢測項目,可在FQ2中實施條碼讀取與字元驗證。
不需要由外部機器加以編程。

3131_fe_9

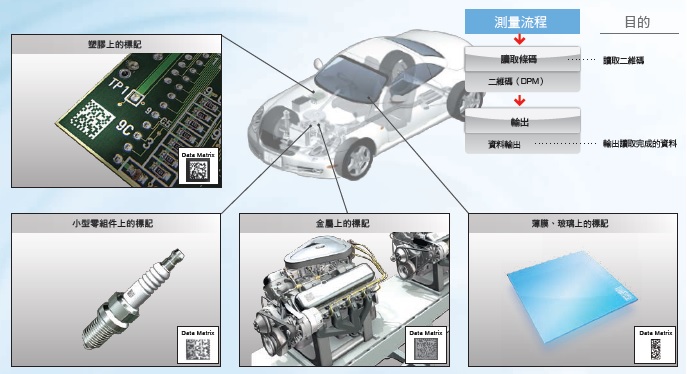

讀取直印碼

在零組件上以條碼標記以便管理資料的機會逐漸增加,然而根據素材不同讀取打印字體卻會有不穩定的情形。
但是FQ2使用DPM專用的獨特功能,因此可以穩定地讀取條碼。

3131_fe_10

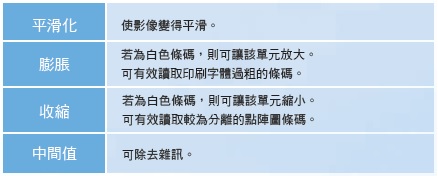

濾鏡功能

最多可將3種由OMRON獨創的4種影像濾鏡,以任意順序組合,即可除去印刷模糊或雜訊的影響,實現穩定的讀取效果。

FQ2 特長 44

<濾鏡組合範例>

透過收縮與膨張的組合,可在不改變打印字體大小的情況下與點陣作連結。

FQ2 特長 45

重新讀取功能

讀碼機的使命就在於即使印刷狀態不佳,也能夠順利讀取。能夠自動變更曝光時間及讀取條件,藉由重新讀取的動作,可不受工件或環境變化的影響而穩定讀取。

1 以相同條件進行指定次數的重試

在相同場景下以指定的次數進行攝影,直至讀取成功。

FQ2 特長 48

2 在外部觸發訊號輸入中重試

在來自外部的準位觸發訊號輸入中,持續拍攝直至讀取成功為止。

FQ2 特長 49

3 改變快門速度重試

以相同場景階段性改變曝光時間進行攝影。

FQ2 特長 51

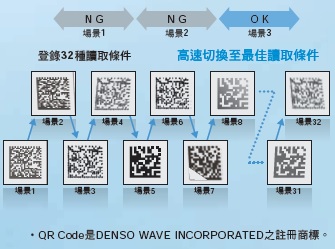

4 改變數種讀取條件重試

若對象條碼為直印碼,則依據印刷狀態的差異,單一讀取設定可能會出現讀取NG的情況。FQ2可預先登錄最多32種讀取條件作為標準場景,依序切換條件並重試。由於可自動判斷使用率高的場景,並依序加以切換, 因此可柔軟因應讀取條件的變化。當然也可指定固定的分配順序。

FQ2 特長 52

【多樣化】符合裝置環境的系列產品

感測器

為了讓顧客能配合視野與設置距離之感測器選擇,我們準備了各種產品系列。

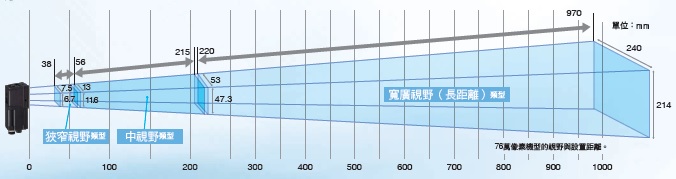

一體型

擺脫視野限制的產品種類

即便是一體型機種容易犧牲掉視野範圍,提供7.5mm~240mm各式多樣化的產品系列。

3131_fe_11

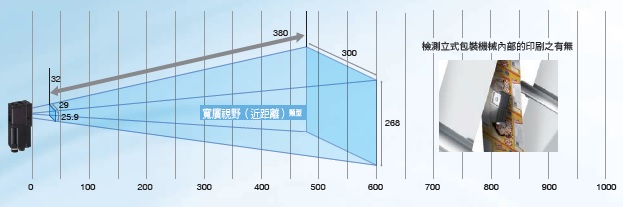

狹窄長所也能適應自如的廣角機型

透過側視鏡的廣角攝影機,無亂是極度接近工件的距離、或是廣範圍的攝影、檢測,皆可達成。最適合用於想將設備安裝於狹窄場所的情況。此外在輸送帶一測來檢測時,也可在不使感測器阻擋生產線旁道路的情況下設置。

3131_fe_12

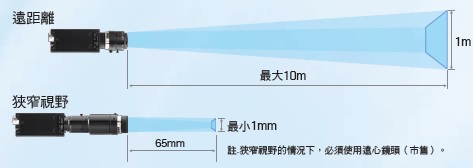

C-Mount型

一體型所無法含括之1m以上長距離與1mm以下的狹窄視野,我們準備了能更換選購鏡頭的C-Mount型。想搭配外部照明也十分便利。
3131_fe_13
配合照明之範例

背光照明

3131_fe_14

外觀檢測

低角度照明

3131_fe_15

損害及污漬檢測

通訊介面

每個主埠都搭載高適應性的通訊介面。
可減少與PLC之間進行數據通訊的設計工時。

根據感測器的不同,通訊界面的種類也有所不同。詳細請參閱型錄p.22。

PLC連接
3131_fe_16
搭載可大幅減少製作階梯程式工時的PLC連接。

FINS
3131_fe_17
搭載可與OMRON製低成本PLC連接之OMRON獨自開發的FINS/TCP。由於無須複雜的TCP插座在送收訊處理時的通訊控制,因此可更簡單、快速與OMRON製低成本PLC連接。

EtherNet/IP™
3131_fe_18
搭載全世界多數工廠所採用的通訊系統EtherNet/IP™之通訊功能。以本公司的PLC為基礎,可連接各大公司行號的EtherNet/IP™設備。

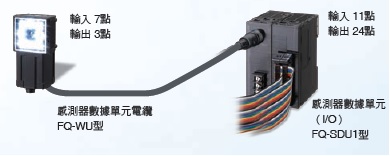

I/O擴充模組
3131_fe_19
可將I/O點數擴充至3倍的擴充模組產品系列。可輸出期望比舊有產品檢測更多項目的個別判定功能。

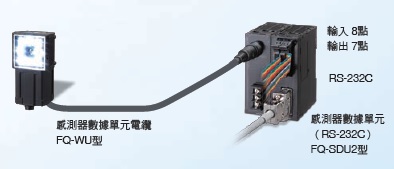

RS-232C通訊模組
3131_fe_20
可支援標準RS-232C通訊的專用感測器數據單元系列產品。

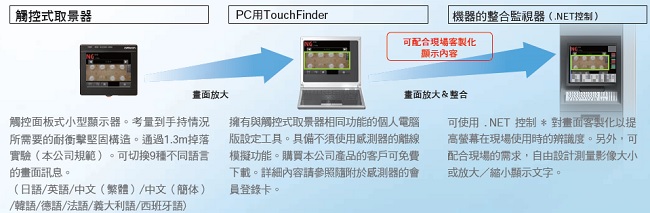

操作介面

可配合用途選擇操作介面及螢幕大小。

FQ2 特長 60

*此自定控制項能輕易於Microsoft Visual Studio製作的應用軟體顯示FQ2系列的測量影像、測量結果。Microsoft® .NET 為連結客戶、資訊、系統及裝置的軟體。
