3G3RX-V1

高功能型泛用變頻器

3G3RX-V1

具備高功能，可對應多樣化的應用

關於EU規範的修訂（2016/4/19~），從 2015年10月開始符合規範生產。2015 年 9 月之前生產的產品不符合規範。


‣推薦替代型號查詢

此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

相關資訊

更新日期 2022年8月1日

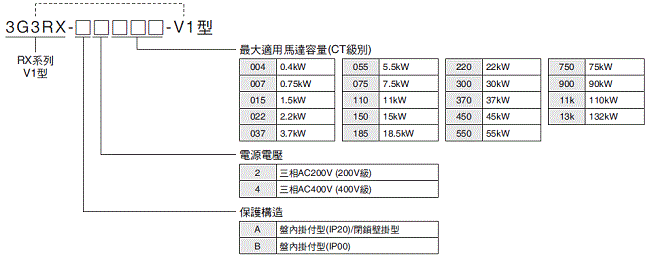

型號標準

3G3RX-V1 種類 1

變頻器本體

額定電壓 保護
構造		 最大適用馬達容量(kW) 型號
CT：高負載 VT：低負載
三相
AC200V		 IP20 0.4kW 0.75kW 3G3RX-A2004-V1
0.75kW 1.5kW 3G3RX-A2007-V1
1.5kW 2.2kW 3G3RX-A2015-V1
2.2kW 3.7kW 3G3RX-A2022-V1
3.7kW 5.5kW 3G3RX-A2037-V1
5.5kW 7.5kW 3G3RX-A2055-V1
7.5kW 11kW 3G3RX-A2075-V1
11kW 15kW 3G3RX-A2110-V1
15kW 18.5kW 3G3RX-A2150-V1
18.5kW 22kW 3G3RX-A2185-V1
22kW 30kW 3G3RX-A2220-V1
30kW 37kW 3G3RX-A2300-V1
37kW 45kW 3G3RX-A2370-V1
45kW 55kW 3G3RX-A2450-V1
55kW 75kW 3G3RX-A2550-V1
三相
AC400V		 0.4kW 0.75kW 3G3RX-A4004-V1
0.75kW 1.5kW 3G3RX-A4007-V1
1.5kW 2.2kW 3G3RX-A4015-V1
2.2kW 3.7kW 3G3RX-A4022-V1
3.7kW 5.5kW 3G3RX-A4037-V1
5.5kW 7.5kW 3G3RX-A4055-V1
7.5kW 11kW 3G3RX-A4075-V1
11kW 15kW 3G3RX-A4110-V1
15kW 18.5kW 3G3RX-A4150-V1
18.5kW 22kW 3G3RX-A4185-V1
22kW 30kW 3G3RX-A4220-V1
30kW 37kW 3G3RX-A4300-V1
37kW 45kW 3G3RX-A4370-V1
45kW 55kW 3G3RX-A4450-V1
55kW 75kW 3G3RX-A4550-V1
IP00 75kW 90kW 3G3RX-B4750-V1
90kW 110kW 3G3RX-B4900-V1
110kW 132kW 3G3RX-B411K-V1
132kW 160kW 3G3RX-B413K-V1

通訊模組

名稱 型號
EtherCAT通訊模組 3G3AX-RX-ECT
CompoNet通訊模組 3G3AX-RX-CRT-E
DeviceNet通訊模組 3G3AX-RX-DRT-E

選購品

名稱 規格 型號
回生制動裝置 三相200V 一般用(內建電阻) 3G3AX-RBU21
瞬間回生力較大(內建電阻) 3G3AX-RBU22
等同於30kW，一般用 ＊ 3G3AX-RBU23
等同於55kW，一般用 ＊ 3G3AX-RBU24
三相400V 一般用(內建電阻) 3G3AX-RBU41
等同於30kW，一般用 ＊ 3G3AX-RBU42
等同於55kW，一般用 ＊ 3G3AX-RBU43
制動電阻 小型 額定容量為120W、阻抗為180Ω 3G3AX-RBA1201
額定容量為120W、阻抗為100Ω 3G3AX-RBA1202
額定容量為120W、阻抗為50Ω 3G3AX-RBA1203
額定容量為120W、阻抗為35Ω 3G3AX-RBA1204
標準型 額定容量為200W、阻抗為180Ω 3G3AX-RBB2001
額定容量為200W、阻抗為100Ω 3G3AX-RBB2002
額定容量為300W、阻抗為50Ω 3G3AX-RBB3001
額定容量為400W、阻抗為35Ω 3G3AX-RBB4001
中容量型 額定容量為400W、阻抗為50Ω 3G3AX-RBC4001
額定容量為600W、阻抗為35Ω 3G3AX-RBC6001
額定容量為1200W、阻抗為17Ω 3G3AX-RBC12001

＊需另行準備制動電阻。

回生制動裝置與制動電阻的組合一覽表

請配合所使用的變頻器來選擇如下。使用率超過10%ED 時或需要較概算制動扭力還大的扭力時，必須選擇制動電阻。
• 變頻器：請依照所使用的變頻器之型式來選擇。本處所設想的為變頻器高負載模式與相同容量馬達連接於1台的情況。低負載模式下相同容量的馬達會變成大1級的馬達，因此所換算的制動扭力會依其比例減少。
• 使用條件： 請依照減速時的扭力，以及1周期運轉時間內(包含停止時)減速時間的%ED 來選擇。
• 回生制動裝置/制動電阻：顯示所需的型式與台數。
• 連接形態： 可於以下所顯示的連接形態表來確認所使用的回生制動裝置與制動電阻的結構。
• 限制條件： 依照此處所顯示的組合來顯示可容許之最長減速時間，以及變頻器內建的回生制動回路或外部回生制動裝置所能連接的最小阻抗。

變頻器 使用條件 制動裝置 制動電阻 連接
型態		 限制事項
電壓等級 最大適用
馬達容量
[kW]		 型號 %ED
[%]		 概算制動
轉矩
[%]		 型號 台數 型號 台數 可連續
on的時間
[秒]		 最小連接
阻抗
[Ω]
200V級 0.4 3G3RX-A2004-V1 3.0% 220% 內建於本體 ── 3G3AX-RBA1201 1 1 20 50
10.0% 220% ── 3G3AX-RBB2001 1 1 30 50
0.75 3G3RX-A2007-V1 3.0% 120% 內建於本體 ── 3G3AX-RBA1201 1 1 20 50
10.0%
120% ── 3G3AX-RBB2001 1 1 30 50
1.5 3G3RX-A2015-V1 2.5% 110% 內建於本體 ── 3G3AX-RBA1202 1 1 12 35
10.0% 215% ── 3G3AX-RBC4001 1 1 10 35
2.2 3G3RX-A2022-V1 3.0% 150% 內建於本體 ── 3G3AX-RBB3001 1 1 30 35
10.0%
150% ── 3G3AX-RBC4001 1 1 10 35
3.7 3G3RX-A2037-V1 3.0%
125% 內建於本體 ── 3G3AX-RBB4001 1 1 20 35
10.0%
125% ── 3G3AX-RBC6001 1 1 10 35
5.5 3G3RX-A2055-V1 3.0% 120% 內建於本體 ── 3G3AX-RBB3001 2 2 30 16
10.0%
120% ── 3G3AX-RBC4001 2 2 10 16
7.5 3G3RX-A2075-V1 3.0%
125% 內建於本體 ── 3G3AX-RBB4001 2 2 20 10
10.0%
125% ── 3G3AX-RBC6001 2 2 10 10
11 3G3RX-A2110-V1 3.0%
125% 內建於本體 ── 3G3AX-RBB4001 3 4 20 10
10.0%
125% ── 3G3AX-RBC6001 3 4 10 10
15 3G3RX-A2150-V1 3.0%
130% 內建於本體 ── 3G3AX-RBC12001 2 2 10 7.5
10.0%
130% ── 3G3AX-RBC12001 2 2 10 7.5
18.5 3G3RX-A2185-V1 3.0%
105% 內建於本體 ── 3G3AX-RBC12001 2 2 10 7.5
10.0%
105% ── 3G3AX-RBC12001 2 2 10 7.5
22 3G3RX-A2220-V1 3.0%
130% 內建於本體 ── 3G3AX-RBC12001 3 4 10 5
10.0%
130% ── 3G3AX-RBC12001 3 4 10 5
30 3G3RX-A2300-V1 3.0%
160% 3G3AX-RBU24 1 3G3AX-RBC12001 5 11 10 2
10.%
160% 3G3AX-RBU24 1 3G3AX-RBC12001 5 11 10 2
37 3G3RX-A2370-V1 3.0%
130% 3G3AX-RBU24 1 3G3AX-RBC12001 5 11 10 2
10.0%
130% 3G3AX-RBU24 1 3G3AX-RBC12001 5 11 10 2
45 3G3RX-A2450-V1 3.0%
130% 3G3AX-RBU24 1 3G3AX-RBC12001 6 12 10 2
10.0%
130% 3G3AX-RBU24 1 3G3AX-RBC12001 6 12 10 2
55 3G3RX-A2550-V1 3.0%
120% 3G3AX-RBU24 1 3G3AX-RBC12001 7 13 10 2
10.0%
120% 3G3AX-RBU24 1 3G3AX-RBC12001 7 13 10 2
400V級 0.4 3G3RX-A4004-V1 3.0%
220% 內建於本體 ── 3G3AX-RBA1201 2 3 20 100
10.0%
220% ── 3G3AX-RBB2001 2 3 30 100
0.75 3G3RX-A4007-V1 3.0%
220% 內建於本體 ── 3G3AX-RBA1201 2 3 20 100
10.0%
220% ── 3G3AX-RBB2001 2 3 30 100
1.5 3G3RX-A4015-V1 3.0%
120% 內建於本體 ── 3G3AX-RBA1201 2 3 20 100
10.0%
120% ── 3G3AX-RBB2001 2 3 30 100
2.2 3G3RX-A4022-V1 2.5%
150% 內建於本體 ── 3G3AX-RBA1202 2 3 12 100
10% 220% ── 3G3AX-RBC4001 2 3 10 100
3.7 3G3RX-A4037-V1 3.0% 175% 內建於本體 ── 3G3AX-RBB3001 2 3 30 70
10% 175% ── 3G3AX-RBC4001 2 3 10 70
5.5 3G3RX-A4055-V1 3.0% 120% 內建於本體 ── 3G3AX-RBB3001 2 3 30 70
10% 120% ── 3G3AX-RBC4001 2 3 10 70
7.5 3G3RX-A4075-V1 3.0% 125% 內建於本體 ── 3G3AX-RBB4001 2 3 20 35
10% 125% ── 3G3AX-RBC6001 2 3 10 35
11 3G3RX-A4110-V1 3.0% 120% 內建於本體 ── 3G3AX-RBB3001 4 5 30 35
10% 120% ── 3G3AX-RBC4001 4 5 10 35
15 3G3RX-A4150-V1 3.0% 125% 內建於本體 ── 3G3AX-RBB4001 4 5 20 24
10% 125% ── 3G3AX-RBC6001 4 5 10 24
18.5 3G3RX-A4185-V1 3.0% 140% 內建於本體 ── 3G3AX-RBB3001 8 6 30 24
10% 140% ── 3G3AX-RBC4001 8 6 10 24
22 3G3RX-A4220-V1 3.0% 120% 內建於本體 ── 3G3AX-RBB3001 8 6 30 20
10% 120% ── 3G3AX-RBC4001 8 6 10 20
30 3G3RX-A4300-V1 3.0% 130% 3G3AX-RBU42 1 3G3AX-RBC12001 4 8 10 10
10% 130% 3G3AX-RBU42 1 3G3AX-RBC12001 4 8 10 10
37 3G3RX-A4370-V1 3.0% 155% 3G3AX-RBU43 1 3G3AX-RBC12001 6 9 10 6
10% 155% 3G3AX-RBU43 1 3G3AX-RBC12001 6 9 10 6
45 3G3RX-A4450-V1 3.0% 130% 3G3AX-RBU43 1 3G3AX-RBC12001 6 9 10 6
10% 130% 3G3AX-RBU43 1 3G3AX-RBC12001 6 9 10 6
55 3G3RX-A4550-V1 3.0% 140% 3G3AX-RBU43 1 3G3AX-RBC12001 8 10 10 6
10% 140% 3G3AX-RBU43 1 3G3AX-RBC12001 8 10 10 6
75 3G3RX-A4750-V1 3.0% 130% 3G3AX-RBU43 1 3G3AX-RBC12001 10 14 10 6
10% 130% 3G3AX-RBU43 1 3G3AX-RBC12001 10 14 10 6
90 3G3RX-A4900-V1 3.0% 105% 3G3AX-RBU43 1 3G3AX-RBC12001 10 14 10 6
10% 105% 3G3AX-RBU43 1 3G3AX-RBC12001 10 14 10 6
110 3G3RX-A411K-V1 3.0% 105% 3G3AX-RBU43 2 3G3AX-RBC12001 12 15 10 6
10% 105% 3G3AX-RBU43 2 3G3AX-RBC12001 12 15 10 6
132 3G3RX-A413K-V1 3.0% 115% 3G3AX-RBU43 2 3G3AX-RBC12001 16 16 10 6
10% 115% 3G3AX-RBU43 2 3G3AX-RBC12001 16 16 10 6

名稱 型號
無線電抗干擾濾波器 3G3AX-ZCL2
3G3AX-ZCL1

名稱 變頻器規格 型號
輸入電源 CT：高負載(kW) VT：低負載(kW)
輸入譟訊濾波器 三相200V 0.4～0.75 0.75 3G3AX-NFI21
1.5 1.5 3G3AX-NFI22
2.2、3.7 2.2、3.7 3G3AX-NFI23
5.5 5.5 3G3AX-NFI24
7.5 7.5 3G3AX-NFI25
11 11 3G3AX-NFI26
15 15 3G3AX-NFI27
18.5 18.5 3G3AX-NFI28
22、30 22、30 3G3AX-NFI29
37 37 3G3AX-NFI2A
45 45 3G3AX-NFI2B
55 55 3G3AX-NFI2C
三相400V 0.4～2.2 0.75～2.2 3G3AX-NFI41
3.7 3.7 3G3AX-NFI42
5.5、7.5 5.5、7.5 3G3AX-NFI43
11 11 3G3AX-NFI44
15 15 3G3AX-NFI45
18.5 18.5 3G3AX-NFI46
22 22 3G3AX-NFI47
30 30 3G3AX-NFI48
37 37 3G3AX-NFI49
45、55 45、55 3G3AX-NFI4A
EMC用抗干擾濾波器 ＊ 三相200V 0.4～7.5 0.75 3G3AX-EFI41
1.5 1.5 3G3AX-EFI42
2.2、3.7 2.2、3.7 3G3AX-EFI43
5.5 5.5 3G3AX-EFI44
7.5 7.5 3G3AX-EFI45
11 11 3G3AX-EFI47
15 15 3G3AX-EFI48
18.5 18.5 3G3AX-EFI49
22、30 22、30 3G3AX-EFI4A
37 37 3G3AX-EFI4B
三相400V 0.4～22 0.75～2.2 3G3AX-EFI41
3.7 3.7 3G3AX-EFI42
5.5、7.5 5.5、7.5 3G3AX-EFI43
11 11 3G3AX-EFI44
15 15 3G3AX-EFI45
18.5 18.5 3G3AX-EFI46
22 22 3G3AX-EFI47
30 30 3G3AX-EFI48
37 37 3G3AX-EFI49
45、55 45、55 3G3AX-EFI4A
75、90 75、90 3G3AX-EFI4B
輸出譟訊濾波器 三相200V/
三相400V		 適用馬達
200V級：0.4～0.75
400V級：0.4～2.2		 適用馬達
200V級：0.75
400V級：0.75～2.2		 3G3AX-NFO01
適用馬達
200V級：1.5、2.2
400V級：3.7		 適用馬達
200V級：1.5、2.2
400V級：3.7		 3G3AX-NFO02
適用馬達
200V級：3.7、5.5
400V級：5.5～11		 適用馬達
200V級：3.7、5.5
400V級：5.5～11		 3G3AX-NFO03
適用馬達
200V級：7.5、11
400V級：15～22		 適用馬達
200V級：7.5、11
400V級：15～22		 3G3AX-NFO04
適用馬達
200V級：15
400V級：30、37		 適用馬達
200V級：15
400V級：30、37		 3G3AX-NFO05
適用馬達
200V級：18.5、22
400V級：45		 適用馬達
200V級：18.5、22
400V級：45		 3G3AX-NFO06
適用馬達
200V級：30、37
400V級：55、75		 適用馬達
200V級：30、37
400V級：55、75		 3G3AX-NFO07
直流電抗器 三相200V 0.4 ── 3G3AX-DL2004
0.75 0.75 3G3AX-DL2007
1.5 1.5 3G3AX-DL2015
2.2 2.2 3G3AX-DL2022
3.7 3.7 3G3AX-DL2037
5.5 5.5 3G3AX-DL2055
7.5 7.5 3G3AX-DL2075
11 11 3G3AX-DL2110
15 15 3G3AX-DL2150
18.5、22 18.5、22 3G3AX-DL2220
30 30 3G3AX-DL2300
37 37 3G3AX-DL2370
45 45 3G3AX-DL2450
55 55 3G3AX-DL2550
三相400V 0.4 ── 3G3AX-DL4004
0.75 0.75 3G3AX-DL4007
1.5 1.5 3G3AX-DL4015
2.2 2.2 3G3AX-DL4022
3.7 3.7 3G3AX-DL4037
5.5 5.5 3G3AX-DL4055
7.5 7.5 3G3AX-DL4075
11 11 3G3AX-DL4110
15 15 3G3AX-DL4150
18.5、22 18.5、22 3G3AX-DL4220
30 30 3G3AX-DL4300
37 37 3G3AX-DL4370
45 45 3G3AX-DL4450
55 55 3G3AX-DL4550
交流電抗器 三相200V 0.4～1.5 0.75～1.5 3G3AX-AL2025
2,2、3.7 2.2、3.7 3G3AX-AL2055
5.5、7.5 5.5、7.5 3G3AX-AL2110
11、15 11、15 3G3AX-AL2220
18.5、22 18.5、22 3G3AX-AL2330
30、37 30、37 3G3AX-AL2500
45、55 45、55 3G3AX-AL2750
三相400V 0.4～1.5 0.75～1.5 3G3AX-AL4025
2.2、3.7 2.2、3.7 3G3AX-AL4055
5.5、7.5 5.5、7.5 3G3AX-AL4110
11、15 11、15 3G3AX-AL4220
18.5、22 18.5、22 3G3AX-AL4330
30、37 30、37 3G3AX-AL4500
45、55 45、55 3G3AX-AL4750

＊EMC用抗干擾濾波器內建於RX本體之中，但倘若遇到馬達和變頻器之間纜線過長的情況，
   便需要另行準備EMC用抗干擾濾波器。

名稱 規格 型號
PG機板 位置・速度控制用 3G3AX-PG01
數位操作面板 ── 3G3AX-OP01
數位操作面板專用纜線 纜線長度　1m 3G3AX-OPCN1
纜線長度　3m 3G3AX-OPCN3

建議使用之EtherCAT通訊線

EtherCAT使用類別5以上的STP纜線(鋁質膠帶及編組之雙重隔離遮蔽纜線)。以直接接線方式使用。

附接頭型纜線

產品名稱 形狀 廠商 纜線長度*1 型號 敬請洽詢
附兩端接頭之纜線
(RJ45/RJ45)
RJ45接頭小型 ＊1
尺寸/線芯數(對數)：
AWG26 × 4P　
纜線包皮材質：LSZH ＊2
線色：黃色 ＊3
  3146_lu_8_1_1
歐姆龍公司 0.3m XS6W-6LSZH8SS30CM-Y 台灣歐姆龍股份有限公司
歐姆龍客服中心
TEL：008-0186-3120
0.5m XS6W-6LSZH8SS50CM-Y
1m XS6W-6LSZH8SS100CM-Y
2m XS6W-6LSZH8SS200CM-Y
3m XS6W-6LSZH8SS300CM-Y
5m XS6W-6LSZH8SS500CM-Y
附兩端接頭之纜線
(RJ45/RJ45)　
RJ45接頭堅固型 ＊1
尺寸/線芯數(對數)：
AWG22 x 2P　
纜線顏色：淺藍色
3146_lu_8_1_2
歐姆龍公司 0.3m XS5W-T421-AMD-K
0.5m XS5W-T421-BMD-K
1m XS5W-T421-CMD-K
2m XS5W-T421-DMD-K
5m XS5W-T421-GMD-K
10m XS5W-T421-JMD-K
附插頭兩側接頭纜線
(M12直軸/RJ45)
強化隔離接頭纜線規格 ＊4
M12智慧型連接器
(Smartclick)接頭型
RJ45接頭堅固型
尺寸／線芯數(對數)：
AWG22 x 2P　
纜線顏色：黑色
3146_lu_8_4
 歐姆龍公司 0.5m XS5W-T421-BMC-SS
1m XS5W-T421-CMC-SS
2m XS5W-T421-DMC-SS
3m XS5W-T421-EMC-SS
5m XS5W-T421-GMC-SS
10m XS5W-T421-JMC-SS

＊1. 本公司備有小體積型纜線，長度分別為0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20m。
本公司備堅固型附兩端接頭纜線，長度分別為0.3、0.5、1、2、3、5、10、15m。
詳情請參閱「產業用乙太網接頭型錄」（型錄編號：CDJC-006G-TW5）。
＊2. 控制盤內配線用的Low Smoke Zero Halogen纜線。LSZH型雖為單層隔離的構造，但已確認通訊、雜訊特性滿足規格值。
另備有可適用於控制盤外纜線鋪設的小型PUR纜線。
＊3. 纜線顏色另有綠色及藍色。
＊4. 詳情請洽詢本公司營業人員。

纜線/接頭

尺寸・線芯數(對數)：AWG24 x 4P

產品名稱 形狀 廠商 型號
纜線 ── 日立金屬株式會社 NETSTAR-C5E SAB 0.5 × 4P CP ＊
倉茂電工株式會社
(Kuramo Electric Co., LTD.)		 KETH-SB＊
JMACS株式會社
(JMACS Japan Co., LTD.)		 IETP-SB＊
RJ45接頭 Panduit Corp. MPS588-C＊

＊以上為本公司建議使用之纜線與接頭組合。

尺寸・線芯數(對數)：AWG22 x 2P

商品名稱 形狀 廠商 型號
敬請洽詢
纜線 - 倉茂電工株式會社
(Kuramo Electric Co., LTD.)		 KETH-PSB-OMR ＊1 Kuramo Electric Co., LTD.
TEL：03-5644-7601
TEL：06-6231-8151
JMACS株式會社
(JMACS Japan Co., LTD.)		 PNET/B ＊1 JIMACS Co., LTD.)
TEL：03-3239-5204
TEL：06-4796-0080
RJ45組裝式接 3146_lu_10_1 歐姆龍公司 XS6G-T421-1 ＊1 歐姆龍客服中心
TEL：0120-919-066
＊1. 以上為本公司建議使用之纜線與接頭組合。

軟體

透過所連接的控制器選擇軟體的方法

使用軟體將會依所連接之控制器而有所不同。請於購買前確認以下的組合一覽表。

裝置 OMRON製PLC系統 OMRON製機械自動化控制器　系統
控制器 CS/CJ/CP系列等 NJ/NX系列

變頻器

通訊模組

 變頻器本體：RX系列V1型
通訊模組：CompoNet通訊模組　3G3AX-RX-CRT-E型
DeviceNet通訊模組　3G3AX-RX-DRT-E型		 變頻器本體：RX系列V1型
通訊模組：EtherCAT通訊模組 3G3AX-RX-ECT型
軟體 FA整合工具套件 CX-One (CX-Drive Ver. 2.72以上) 自動化軟體 Sysmac Studio (Ver. 1.03以上)

FA整合工具套件 CX-One

產品名稱 規格 型號

國外規格

授權版本數量

 媒體

FA整合工具套件
CX-One Ver.4.[]

CX-One是一款提供歐姆龍所生產的PLC與零組件等周邊工具 的整合性工具套件。


 動作環境如下： OS：Windows 7 (32bit版本/64bit版本) /Windows 8 (32bit版本/ 64bit版本) /

Windows 8.1 (32bit版本/64bit版本)/Windows 10 (32bit版本/64bit版本)


CX-One Ver.4.□包含CX-Drive Ver.2.□等軟體。 詳細內容請參閱CX-One型錄。

 1套授權版
＊		 DVD
CXONE-AL01D-V4 ──
＊CX-One亦備有多重授權版之產品(3、10、30、50套授權)和僅包含DVD光碟之產品。

自動化軟體　Sysmac Studio

您可於新購入時，同時購買DVD與授權。亦可單獨購買DVD和授權。授權版中不包括DVD光碟。

產品名稱 規格 型號 國外規格

授權版本數量 媒體
Sysmac Studio
標準版本
Ver.1.[][] ＊1

Sysmac Studio係為了以NJ/NX系列的CPU模組及NY系列產業 用PC等為首的機械自動化控制器、EtherCAT從站、以及HMI 等的設定、編程作業、除錯、維修作業，而提供統整開發環境 的軟體。
動作環境如下：
OS：Windows 7 (32bit版本/64bit版本) /Windows 8 (32bit版本/ 64bit版本) /Windows 8.1 (32bit版本/64bit版本)/ Windows10 (32bit版本/64bit版本)＊1

Sysmac Studio標準版本的DVD光碟包裝中隨附EtherNetw/IP、DeviceNet、序列通訊、顯示器的繪圖工具(CX-Designer)。
詳細內容請參閱本公司網站(http://www.omron.com.tw)的商品資訊

無(
僅媒體)		 Sysmac
Sysmac
Studio
32bit版
DVD		 SYSMAC-SE200D -
無(
僅媒體)		 Sysmac
Studio
64bit版
DVD		 SYSMAC-SE200D-64 -
1套授權版
＊3		 - SYSMAC-SE201L -

＊1. SYSMAC-SE200D-64適用於Windows 10 （64位元版）。
＊2. Sysmac Studio亦備有多重授權版之產品(3、10、30、50套授權

通訊纜線

名稱 規格 型號
CX-Drive專用連接電纜 USB轉換纜線(JX/RX專用) ，纜線長度2m 3G3AX-PCACN2

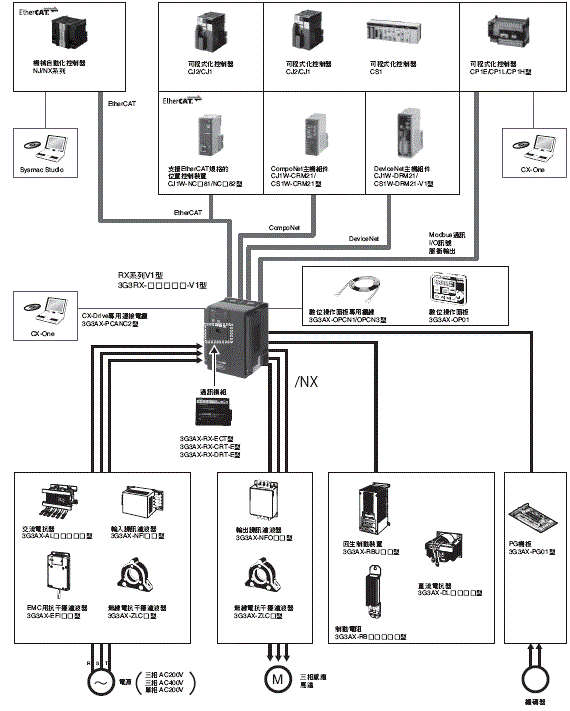

系統構成

3146_lu_1

更新日期 2022年8月1日

產品類別

產品資訊

解決方案

支援服務

關於我們

聯絡我們

網路商店

線上客服

産品技術客服中心
008-0186-3102

Site Information

© Copyright OMRON Corporation 1996 - 2023. All Rights Reserved.
