(單位:mm)

無指定寸法公差:公差等級IT16

感測頭

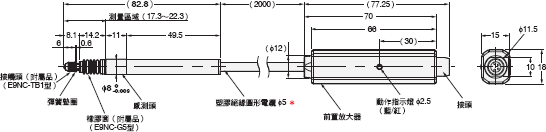

E9NC-TH5S型


3180_dm_1

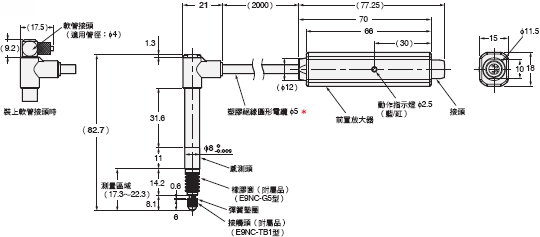

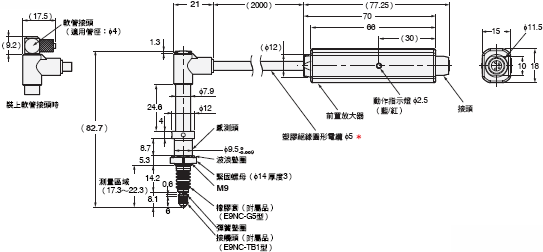

E9NC-TH5L型


3180_dm_2

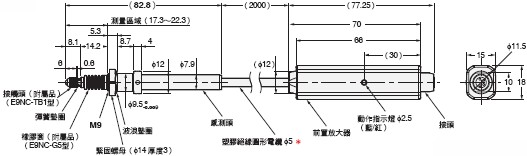

E9NC-TH5SF型


3180_dm_3


安裝孔加工尺寸(建議):φ9.7±0.15


E9NC-TH5LF型


3180_dm_4


    安裝孔加工尺寸(建議):φ9.7±0.15

*感測頭導線的最小彎曲半徑如下所示。

    重覆性彎曲: 50mm

    固定彎曲: 20mm


E9NC-TH12S型


3180_dm_5

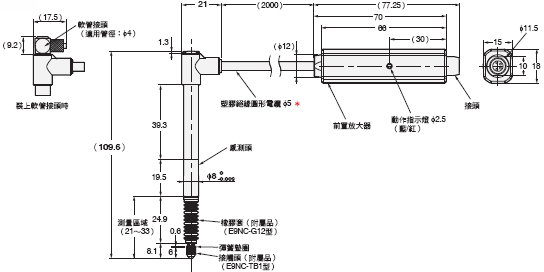

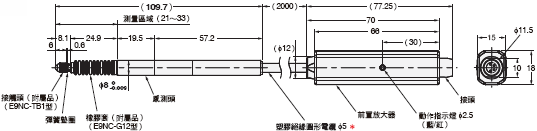

E9NC-TH12L型


3180_dm_6

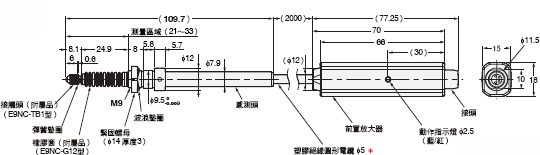

E9NC-TH12SF型


3180_dm_7


安裝孔加工尺寸(建議):φ9.7±0.15

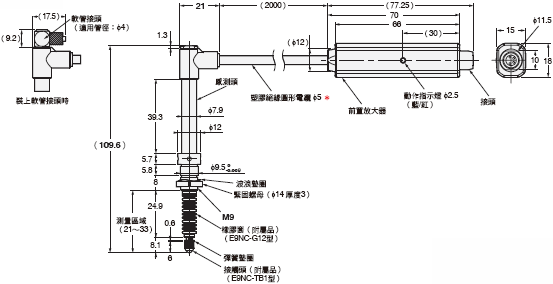

E9NC-TH12LF型


3180_dm_8


    安裝孔加工尺寸(建議):φ9.7±0.15

*感測頭導線的最小彎曲半徑如下所示。

    重覆性彎曲: 50mm

    固定彎曲: 20mm

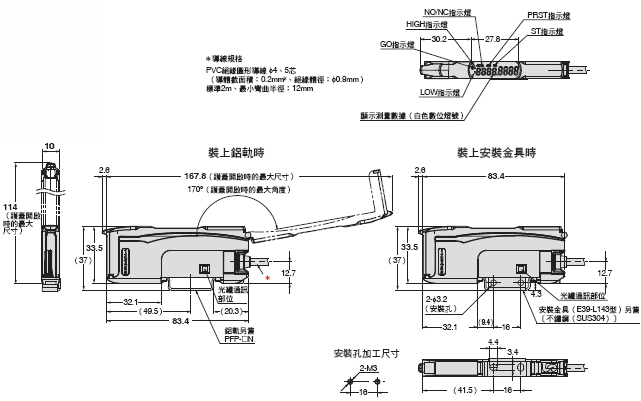

放大器模組

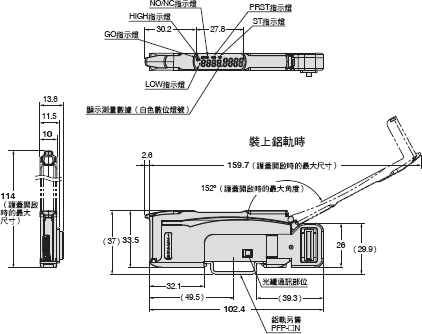

通訊型

E9NC-TA0型


3180_dm_9

ON/OFF輸出類型

E9NC-TA21型
E9NC-TA51型

3180_dm_10

選購品(另售)

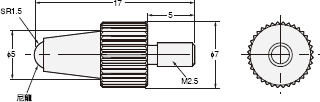

接觸頭

E9NC-TB1型


3180_dm_11


E9NC-TB2型


3180_dm_12


E9NC-TB3型


3180_dm_13

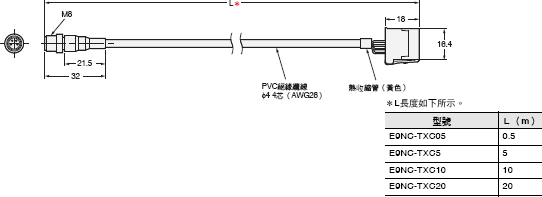

連接用導線

E9NC-TXC05型
E9NC-TXC5型
E9NC-TXC10型
E9NC-TXC20型

3180_dm_14

橡膠套

E9NC-G5型


3180_dm_15


E9NC-G12型


3180_dm_16

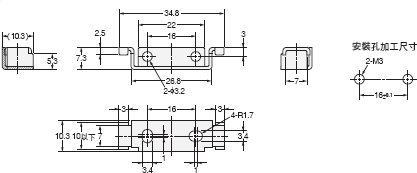

安裝金具(放大器單元用)

E39-L143型


3180_dm_17


材質:不鏽鋼(SUS304)

鋁軌

PFP-100N型
PFP-50N型

3180_dm_18

材質:鋁

PFP-100N2型

3180_dm_19

材質:鋁

端板

PFP-M型


3180_dm_20


材質:鐵、鍍鋅
