NX-EC0[][][]

NX系列增量式編碼器輸入模組

NX-EC0[][][]

透過取得同步的編碼器資訊和時間資訊,可進行更高精度的時間控制

關於國外規格

相關標記如下所示。U:UL、U1:UL (Class I Div 2 已取得危險場所認證之產品)、C:CSA、UC:cULus、UC1:cULus
(Class I Div 2 已取得危險場所認證之產品)、CU:cUL、N:NK、L:Lloyd’s Register、CE:EC指令、KC:已註冊韓國電波法。
 詳細使用條件請另行洽詢OMRON。

增量型編碼器輸入模組


種類 產品名稱 規格 型號
通道數量 外部輸入數量 最大響應頻率 I/O更新方式 I/O entry
mapping數量 *
NX系列位置介面模組

增量型編碼器輸入模組

3190_lu_1

1(NPN) 3(NPN) 500kHz 自由運轉
更新方式、
輸出輸入同步
更新方式、
task週期優先
更新方式
1/1 NX-EC0112
1(PNP) 3(PNP) NX-EC0122
1 3(NPN) 4MHz NX-EC0132
3(PNP) NX-EC0142
2(NPN) 500kHz 2/2 NX-EC0212
2(PNP) NX-EC0222

選購品

產品名稱 規格 型號
編碼引腳 10台份(端子座用30個、模組本體用30個) NX-AUX02

產品名稱 規格 型號
端子數量 列印直列編號 接地端子 電流容量
端子台 12 A/B 10A NX-TBA122
16 A/B 10A NX-TBA162
12 C/D 10A NX-TBB122

附屬品

無附屬品。

CPU模組的系統構成

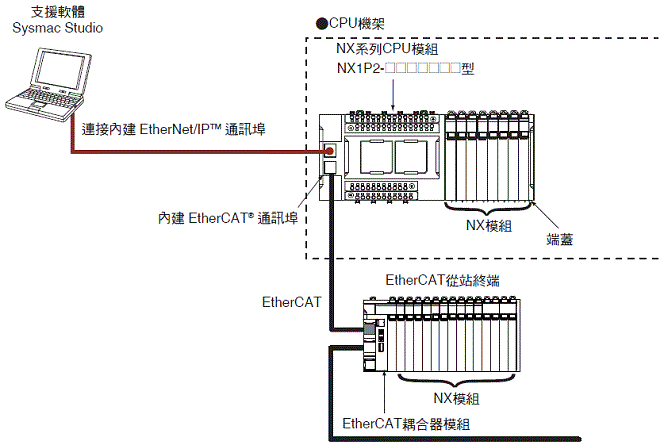

將NX模組群連接NX系列CPU模組時的系統構成如下。

NX-EC0[][][] 種類 7

從站終端的系統構成

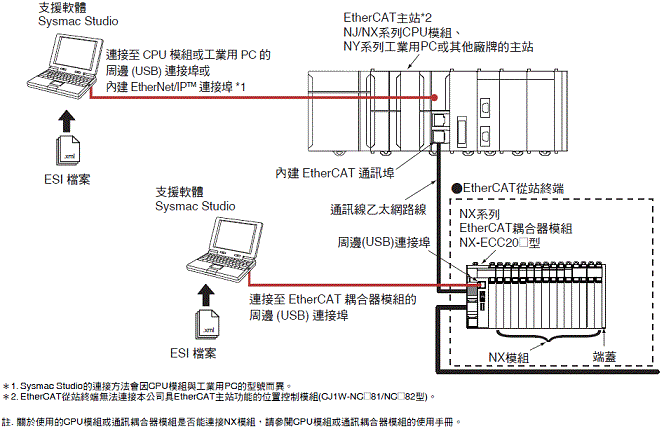

將EtherCAT耦合器模組使用於通訊耦合器模組時的系統構成如下。

NX-EC0[][][] 種類 9

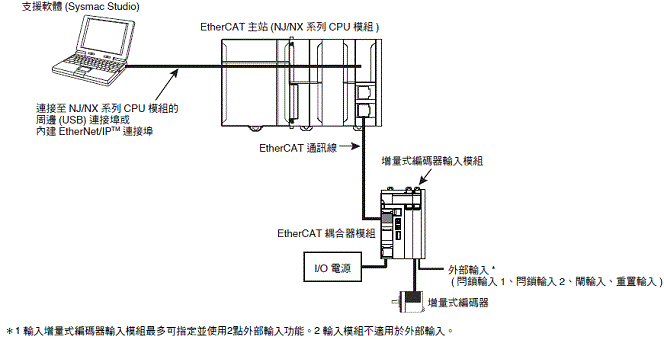

增量式編碼器輸入模組的系統構成範例

NX-EC0[][][] 種類 10
