NX系列SSI 輸入模組

NX-ECS[][][]

配備同步式序列介面(SSI),可擴大Sysmac連接裝置的變化性

關於國外規格

・相關標記如下所示。U:UL、U1:UL (Class I Div 2 已取得危險場所認證之產品)、C:CSA、UC:cULus、UC1:cULus
(Class I Div 2 已取得危險場所認證之產品)、CU:cUL、N:NK、L:Lloyd's Register、CE:EU指令、RCM:RCM 標記、KC:已註冊韓國電波法。
・詳細使用條件請另洽本公司。

SSI輸入模組

種類 產品名稱 規格 型號
SSI通道數量 輸出輸入規格 最大資料長度 編碼器供電源 端子台
NX系列
位置介面
模組
SSI輸入模組
3191_lu_1
1 RS-422線路
驅動器/接收器
32位元 DC24V、
0.3A/CH
按壓
組裝型
NX-ECS112
2 RS-422線路
驅動器/接收器
32位元 DC24V、
0.3A/CH
按壓
組裝型
NX-ECS212

選購品

產品名稱 規格 型號
編碼引腳 10台份(端子台用30個、模組本體用30個) NX-AUX02

產品名稱 規格 型號
端子數量 列印直列編號 接地端子 電流容量
端子台 12 A/B 10A NXTBA122

附屬品

無附屬品。

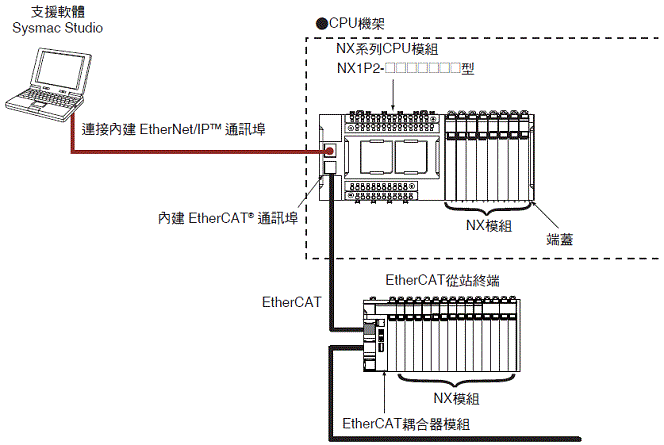

CPU模組的系統構成

將NX模組群連接NX系列CPU模組時的系統構成如下。

NX-ECS[][][] 種類 7

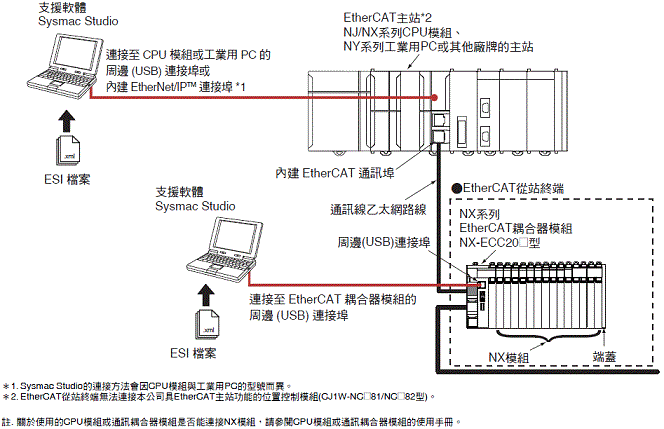

從站終端的系統構成

將EtherCAT耦合器模組使用於通訊耦合器模組時的系統構成如下。

NX-ECS[][][] 種類 9

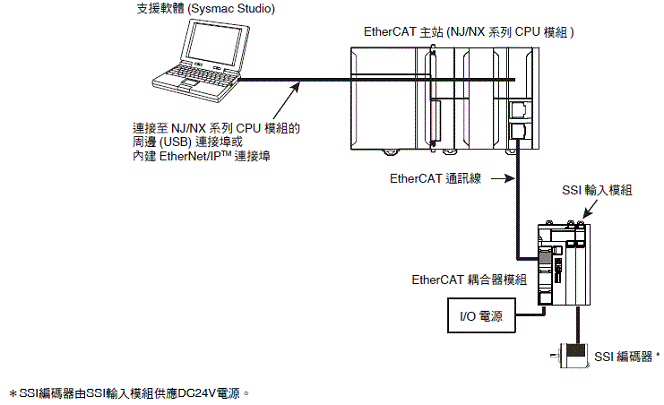

SSI輸入模組的系統構成範例

NX-ECS[][][] 種類 10
