NX-PG0[][][]
NX系列脈衝輸出模組
![NX-PG0[][][]](/Images/l_3192-18-171936-198x198.jpg)
可透過步進馬達驅動器等脈衝輸入型的馬達驅動器來進行定位。
更新日期 2022年10月7日
關於國外規格
脈衝輸出模組
|
種類 |
產品名稱 | 規格 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 通道數量*1 |
外部輸 入數量 |
外部輸 出數量 |
脈衝輸 出最大 速率 |
I/O 更新 方式 |
I/O entry
mapping 數量 |
控制 輸出 介面 |
型號 | ||
|
NX
系列位置
介面模組 |
脈衝
輸出
模組
|
1 (NPN) |
2 (NPN) |
1 (NPN) |
500 kpps |
輸出輸入 同步更新 方式、
優先更新 方式 *2 |
1/1 |
開路 集極 輸出 |
NX-PG0112 |
|
1 (PNP) |
2 (PNP) |
1 (PNP) |
NX-PG0122 | ||||||
| 2 | 5点/CH
(NPN) |
3点/CH
(NPN) |
4 Mpps |
2/2 |
差動 輸出 |
NX-PG0232-5 | |||
| 5点/CH
(PNP) |
3点/CH
(PNP) |
NX-PG0242-5 | |||||||
| 4 | 5点/CH
(NPN) |
3点/CH
(NPN) |
4/4 | NX-PG0332-5 | |||||
| 5点/CH
(PNP) |
3点/CH
(PNP) |
NX-PG0342-5 | |||||||
＊1. 表示脈衝的輸出通道數量。
＊2. 模組版本Ver.1.2以上與EtherCAT耦合器模組NX-ECC203型搭配時可使用本功能。
差動輸出模組 MIL接頭用接頭、纜線
| 產品名稱 | 規格 | 型號 | 國外規格 | |
|---|---|---|---|---|
| 接頭端子台
轉換組件 |
扁平纜線接頭型(M3螺絲端子)
極數：34 |
XW2B-34G4 | _ | |
扁平纜線接頭型(M3.5螺絲端子)
極數：34 |
XW2B-34G5 | _ | ||
MIL接頭型(薄型)
極數：34 |
XW2D-34G6 | _ | ||
MIL接頭型(十字螺紋型)
l極數：34 |
XW2R-J34GD-T | _ | ||
MIL接頭型(一字螺紋型)
極數：34 |
XW2R-E34GD-T | _ | ||
MIL接頭型(按壓組裝型)
極數：34 |
XW2R-P34GD-T | _ | ||
| 接頭端子台
轉換組件用 連接纜線 |
MIL接頭34極-MIL接頭34極
|
纜線長度：0.5m | XW2Z-050EE | _ |
| 纜線長度：1m | XW2Z-100EE | |||
| 纜線長度：1.5m | XW2Z-150EE | |||
| 纜線長度：2m | XW2Z-200EE | |||
| 纜線長度：3m | XW2Z-300EE | |||
| 纜線長度：5m | XW2Z-500EE | |||
註. NX-PG0232-5/-PG0242-5型的MIL接頭數量為1個。所需的接頭端子台轉換組件為1台。
NX-PG0332-5/-PG0342-5型的MIL接頭數量為2個。所需的接頭端子台轉換組件為2台。
選購品
| 產品名稱 | 規格 | 型號 | 國外規格 |
|---|---|---|---|
| 編碼引腳 | 10台份(端子座用30個、模組本體用30個) | NX-AUX02 | ── |
| 產品名稱 | 規格 | 型號 | 國外規格 | |||
|---|---|---|---|---|---|---|
| 端子數量 | 列印直列編號 | 接地端子 | 電流容量 | |||
| 端子台 | 14 | A/B | 無 | 10A | NX-TBA162 | ─ |
附屬品
無附屬品。

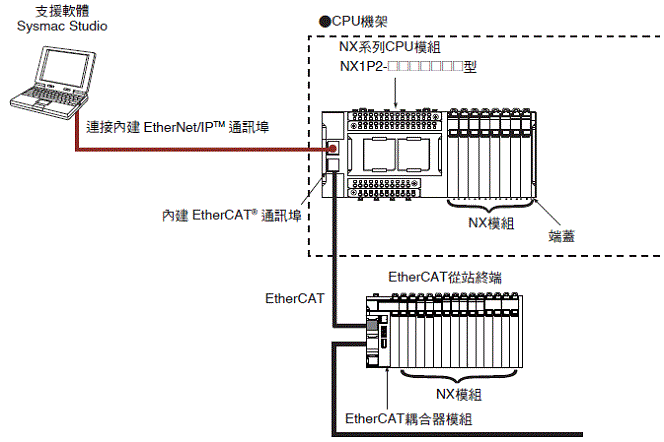

CPU模組的系統構成
將NX模組群連接NX系列CPU模組時的系統構成如下。
![NX-PG0[][][] 種類 8](/Images/3192-LU-1118-278426.gif)

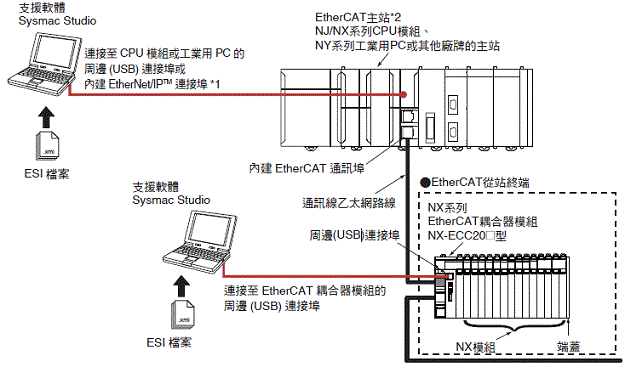

從站終端的系統構成
將EtherCAT耦合器模組使用於通訊耦合器模組時的系統構成如下。
![NX-PG0[][][] 種類 10](/Images/3192-LU-1218-278427.gif)
＊1. Sysmac Studio的連接方法會因CPU模組與工業用PC的型號而異。
＊2. EtherCAT從站終端無法連接本公司具EtherCAT主站功能的位置控制模組(CJ1W-NC@81/NC@82型)。
註. 關於使用的CPU模組或通訊耦合器模組是否能連接NX模組，請參閱CPU模組或通訊耦合器模組的使用手冊。
＊2. EtherCAT從站終端無法連接本公司具EtherCAT主站功能的位置控制模組(CJ1W-NC@81/NC@82型)。
註. 關於使用的CPU模組或通訊耦合器模組是否能連接NX模組，請參閱CPU模組或通訊耦合器模組的使用手冊。
脈衝輸出模組的系統構成範例

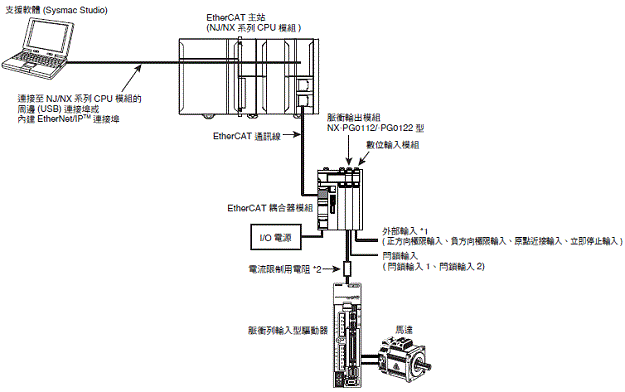

NX-PG0112/-PG0122型
![NX-PG0[][][] 種類 12](/Images/3192-LU-1318-278428.gif)
＊1. 連接NJ系列CPU時，只要加裝數位輸入模組，並配置好MC功能模組的功能後，即可使用上圖所示的輸入功能。
＊2. 脈衝輸出模組的輸出規格採用DC24V PNP開路集極式輸出方式。請配合連接的馬達驅動器輸入規格，將限制電流用的電阻連接於外部。
(例)使用G5系列伺服驅動器時，2kΩ (1/2W)電阻需採用串聯方式連接。
＊2. 脈衝輸出模組的輸出規格採用DC24V PNP開路集極式輸出方式。請配合連接的馬達驅動器輸入規格，將限制電流用的電阻連接於外部。
(例)使用G5系列伺服驅動器時，2kΩ (1/2W)電阻需採用串聯方式連接。

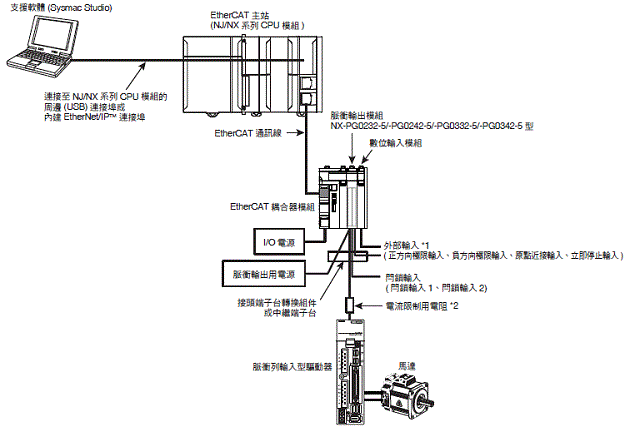

NX-PG0232-5/-PG0242-5/-PG0332-5/-PG0342-5型
![NX-PG0[][][] 種類 13](/Images/3192-LU-1418-278429.gif)
＊1. 連接NJ系列CPU時，於脈衝輸出模組內建的外部輸入或加裝之數位輸入模組的輸入端，配置好MC功能模組的功能後，即可使用上圖所示的輸入功能。
另外，對脈衝輸出模組NX-PG0232-5/-PG0242-5/-PG0332-5/-PG0342-5型的外部輸入，常時ON狀態可使用的輸入點數會受使用環境溫度或安裝方向限制。
＊2. 脈衝輸出模組的外部輸出規格採用DC24V開路集極式輸出方式。作為偏差計數器歸零輸出等馬達驅動器的控制輸出使用時，請配合連接的馬達驅動器輸入規格，將
限制電流用的電阻連接於外部。脈衝輸出(差動輸出)不需要限制電流用的電阻。
另外，對脈衝輸出模組NX-PG0232-5/-PG0242-5/-PG0332-5/-PG0342-5型的外部輸入，常時ON狀態可使用的輸入點數會受使用環境溫度或安裝方向限制。
＊2. 脈衝輸出模組的外部輸出規格採用DC24V開路集極式輸出方式。作為偏差計數器歸零輸出等馬達驅動器的控制輸出使用時，請配合連接的馬達驅動器輸入規格，將
限制電流用的電阻連接於外部。脈衝輸出(差動輸出)不需要限制電流用的電阻。
