Taiwan
產品資訊TOP
• 相關標記如下所示。U：UL、U1：UL (Class I Div 2 已取得危險場所認證之產品)、C：CSA、UC：cULus、UC1：cULus (Class I Div 2 已取得危險場所認證之產品)、CU：cUL、N：NK、L：Lloyd's Register、CE：EC指令、KC：已註冊韓國電波法。
• 詳細使用條件請另行洽詢OMRON。
NX-PD / PF / PC / TBX
NX系列 系統模組
NX系列專用的電源追加供應模組、I/O電源連接模組、屏蔽連接模組
更新日期 2018年8月30日
關於國外規格
系統模組
NX電源追加供應模組
| 種類 | 產品名稱 | 電源電壓 | NX模組電源
供電量 |
NX模組
耗電量 |
型號 | 國外
規格 |
|---|---|---|---|---|---|---|
| NX系列
系統模組 |
NX電源
追加供應模組  |
DC24V
(DC20.4 ～28.8V) |
10W以下 | 0.45W以下 | NX-PD1000 | UC1、
N、L、 CE、KC |
I/O電源追加供應模組
| 種類 | 產品名稱 | 電源電壓 | I/O電源最大電流 | NX模組
耗電量 |
型號 | 國外
規格 |
|---|---|---|---|---|---|---|
| NX系列
系統模組 |
I/O電源
追加供應模組
|
DC5～24V
(DC4.5～ 28.8V) |
4A | 0.45W以下 | NX-PF0630 | UC1
N、L CE、KC |
| 10A | NX-PF0730 |
I/O電源連接模組
| 種類 | 產品名稱 | IO電源端子數量 | I/O 電源端子
電流容量 |
NX模組
耗電量 |
型號 | 國外
規格 |
|---|---|---|---|---|---|---|
| NX系列
系統模組 |
I/O電源
連接模組
|
IOG：16端子 | 4A/端子以下 | 0.45W以下 | NX-PC0010 | UC1、
N、L、 CE、KC |
| IOV：16端子 | 4A/端子以下 | 0.45W以下 | NX-PC0020 | UC1、
N、L、 CE、KC |
||
| IOV：8端子
IOG：8端子 |
4A/端子以下 | 0.45W以下 | NX-PC0030 | UC1、
N、L、 CE、KC |
屏蔽連接模組
| 種類 | 產品名稱 | 屏蔽端子數 | NX模組
耗電量 |
型號 | 國外
規格 |
|---|---|---|---|---|---|
| NX系列
系統模組 |
屏蔽連接
模組
|
14端子
(下方的2個端子為接地功能子) |
0.45W以下 | NX-TBX01 | UC1、
N、L、 CE、 KC |
選購品
| 產品名稱 | 規格 | 型號 | 國外規格 |
|---|---|---|---|
| 編碼引腳 | 10台份(端子座用30個、模組本體用30個) | NX-AUX02 | ── |
| 產品名稱 | 規格 | 型號 | 國外
規格 |
|||
|---|---|---|---|---|---|---|
| 端子數量 | 列印直列編號 | 接地端子 | 電流容量 | |||
| 端子台 | 8 | A/B | 無 | 10A | NX-TBA082 | ── |
| 有 | NX-TBC082 | |||||
| 16 | 無 | NX-TBA162 | ||||
| 有 | NX-TBC162 | |||||
附屬品
無附屬品。

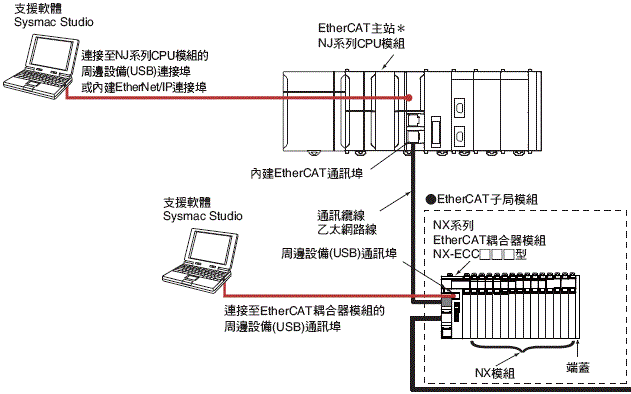

系統構成圖
＊EtherCAT子局模組無法連接具備EtherCAT主站功能的OMRON位置控制模組(CJ1W-NC[]81/[]82型)。
Sysmac®為OMRON公司製造之FA產品於日本及其他國家之商標或註冊商標。
EtherCAT®為德國Beckhoff Automation GmbH取得授權之專利技術，亦為註冊商標。
本手冊上所刊載之公司名稱及產品名稱為各家公司之註冊商標或商標。
更新日期 2018年8月30日
