NX-PD / PF / PC / TBX

NX系列 系統模組

NX-PD / PF / PC / TBX

NX系列專用的電源追加供應模組、I/O電源連接模組、屏蔽連接模組

共通一般規格

項目 規格
架構 安裝在面板
接地方法 D種接地(第3類接地)
使用環境 使用環境溫度 0 ~ 55 ℃
使用環境濕度 10 ~ 95%RH(不可結露結冰)
使用環境氣體 不應有腐蝕性氣體
保存環境溫度 -25 ~ +70℃(不可結露結冰)
使用場所之海拔高度 2,000m 以下
污染度 污染度2 以下:符合IEC 61010-2-201
抗干擾性 符合IEC61000-4-4規範、2kV(電源線)
過電壓類別
(Over-voltageCategory)
類別Ⅱ:符合IEC 61010-2-201
EMC抗干擾級別 B區
耐震動 符合IEC60068-2-6規範
5~8.4Hz、振幅3.5mm、
8.4~150Hz 加速度9.8m/s2
X、Y、Z各方向100分鐘(掃描時間10分鐘x掃描次數10次=總計100分鐘)
耐衝擊 符合IEC60068-2-27規範、147m/s2 X、Y、Z各方向3次
適合規格 cULus Listed UL508、ANSI/ISA 12.12.01、EC:EN61131-2、C-Tick、
KC:已註冊韓國電波法、NK、LR

個別規格

NX電源追加供應模組 NX-PD1000型

模組名稱 NX電源追加供應模組
型號 NX-PD1000
外部連接端子 免螺絲式接線端子(8端子)
電源電壓 DC24V(DC20.4~28.8V)
NX模組電源供應容量 10W以下(詳細內容請參考「安裝方向和限制」)
NX模組電源供應效率 70%
電源端子電流容量 4A以下(包括跨接配線的電流)
外觀尺寸 12(W)×100(H)×71(D)
絕緣方式 非絕緣
絕緣阻抗 隔離電路之間為20MΩmin.(at100VDC)
耐電壓 若隔離電路之間使用AC510V,1分鐘的漏電流在5mA以下
NX模組耗電量 0.45W以下
I/O電源電流消耗 無耗電
重量 65g以下

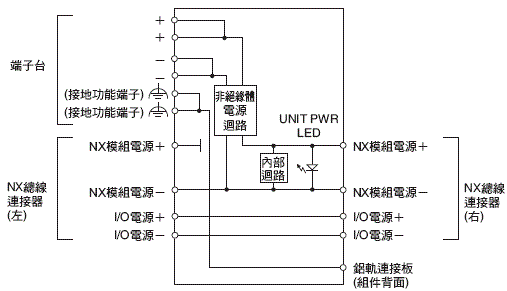

迴路構成
3193_sp_1
安裝方向和限制 安裝方向:可朝六種方向安裝
限制:

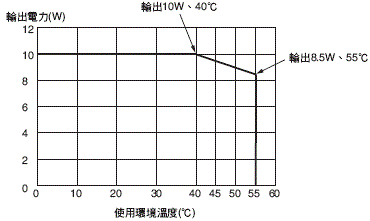

• 採正面安裝方向時
3193_sp_2

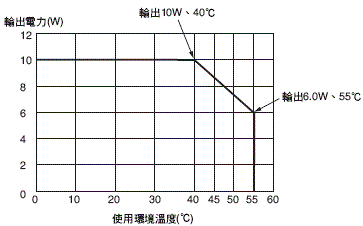

• 採正面以外的安裝方向時
3193_sp_3

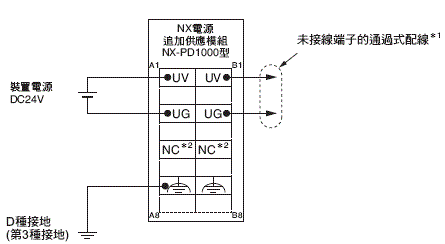

端子接線圖
3193_sp_4

*1. 針對模組電源供應用端子(UV/UG)的多餘端子,可和NX單元電源的追加供電模組、
  或其他的EtherCAT耦合模組的模組供電用端子進行跨接配線。
*2. NC端子未和內部迴路連接。

I/O電源追加供應模組 NX-PF0[]30型

模組名稱 I/O電源追加供應模組
型號 NX-PF0630 NX-PF0730
外部連接端子 免螺絲式接線端子(8端子)
電源電壓 DC5~24V(DC4.5~28.8V) *
I/O電源最大電流 4A 10A
I/O電源端子電流容量 4A以下 10A以下
外觀尺寸 12(W)×100(H)×71(D)
絕緣方式 非絕緣
絕緣阻抗 隔離電路之間為20MΩmin.(at100VDC)
耐電壓 若隔離電路之間使用AC510V,1分鐘的漏電流在5mA以下
NX模組耗電量 0.45W以下
I/O電源電流消耗 10mA以下
重量 65g以下
迴路構成
3193_sp_5
安裝方向和限制 安裝方向:可朝六種方向安裝
限制:無

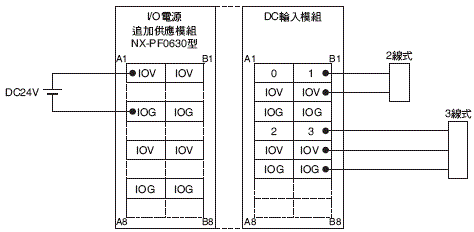

端子接線圖
3193_sp_6
過負載/低電壓
偵測功能
保護功能

*請選擇符合所使用的NX模組的I/O迴路或外部連接設備之輸出電壓規格的電壓。

I/O電源連接模組 IOG端子型 NX-PC0010型

模組名稱 I/O電源連接模組
型號 NX-PC0010
外部連接端子 免螺絲式接線端子(16端子)
I/O電源端子數量 IOG:16端子
I/O電源端子電流容量 4A/端子以下
外觀尺寸 12(W)×100(H)×71(D)
絕緣方式 非絕緣
絕緣阻抗 隔離電路之間為20MΩmin.(at100VDC)
耐電壓 若隔離電路之間使用AC510V,1分鐘的漏電流在5mA以下
NX模組耗電量 0.45W以下
I/O電源電流消耗 無耗電
重量 65g以下

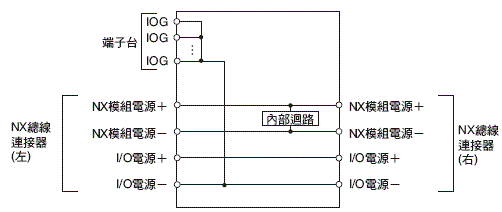

迴路構成
3193_sp_7
安裝方向和限制 安裝方向:可朝六種方向安裝
限制:無

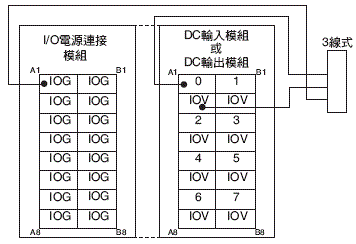

端子接線圖
3193_sp_8

I/O電源連接模組 IOV端子型 NX-PC0020型

模組名稱 I/O電源連接模組
型號 NX-PC0020
外部連接端子 免螺絲式接線端子(16端子)
I/O電源端子數量 IOV:16端子
I/O電源端子電流容量 4A/端子以下
外觀尺寸 12(W)×100(H)×71(D)
絕緣方式 非絕緣
絕緣阻抗 隔離電路之間為20MΩmin.(at100VDC)
耐電壓 若隔離電路之間使用AC510V,1分鐘的漏電流在5mA以下
NX模組耗電量 0.45W以下
I/O電源電流消耗 無耗電
重量 65g以下

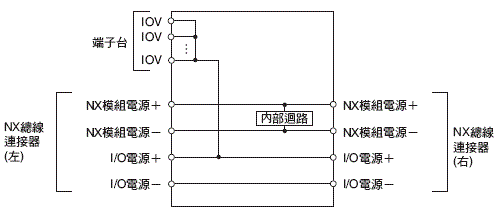

迴路構成
3193_sp_9
安裝方向和限制 安裝方向:可朝六種方向安裝
限制:無

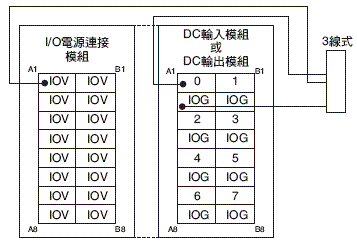

端子接線圖
3193_sp_10

I/O電源連接模組 IOV/IOG端子型 NX-PC0030型

模組名稱 I/O電源連接模組
型號 NX-PC0030
外部連接端子 免螺絲式接線端子(16端子)
I/O電源端子數量 IOV:8端子
IOG:8端子
I/O電源端子電流容量 4A/端子以下
外觀尺寸 12(W)×100(H)×71(D)
絕緣方式 非絕緣
絕緣阻抗 隔離電路之間為20MΩmin.(at100VDC)
耐電壓 若隔離電路之間使用AC510V,1分鐘的漏電流在5mA以下
NX模組耗電量 0.45W以下
I/O電源電流消耗 無耗電
重量 65g以下

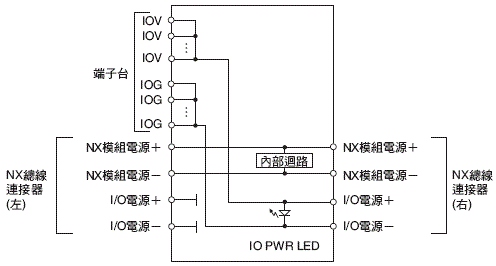

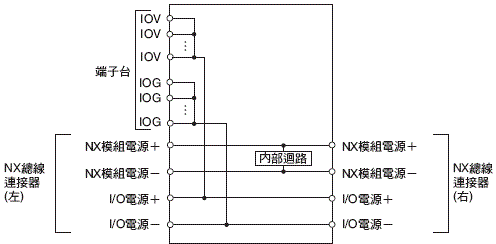

迴路構成
3193_sp_11
安裝方向和限制 安裝方向:可朝六種方向安裝
限制:無

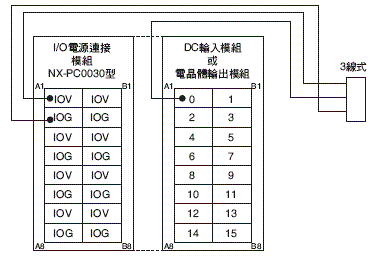

端子接線圖
3193_sp_12

屏蔽連接模組 NX-TBX01型

模組名稱 屏蔽連接模組
型號 NX-TBX01
外部連接端子 免螺絲式接線端子(16端子)
屏蔽端子數 14端子(下方的2個端子為接地功能端子)
外觀尺寸 12(W)×100(H)×71(D)
絕緣方式 SHLD端子、接地功能端子和內部迴路之間:非絕緣
絕緣阻抗 隔離電路之間為20MΩmin.(at100VDC)
耐電壓 若隔離電路之間使用AC510V,1分鐘的漏電流在5mA以下
NX模組耗電量 0.45W以下
I/O電源電流消耗 無耗電
重量 65g以下

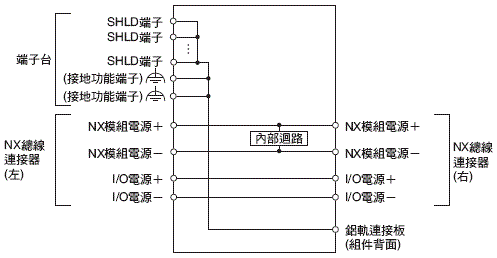

迴路構成
3193_sp_13
安裝方向和限制 安裝方向:可朝六種方向安裝
限制:無

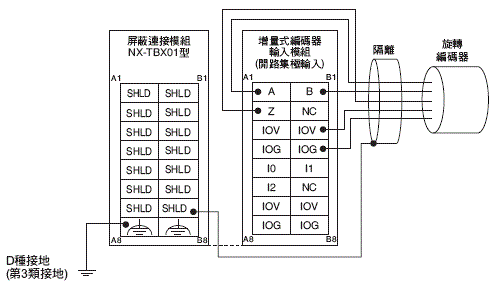

端子接線圖
3193_sp_14

版本資訊

NX模組 支援版本
型號 模組版本 EtherCAT耦合器模組
NX-ECC20[]型

NJ/NX系列CPU模組

Sysmac Studio
NX-PD1000 Ver.1.0 Ver.1.0之後的版本 Ver.1.05之後的版本 Ver.1.06之後的版本
NX-PF0630
NX-PF0730 Ver.1.08之後的版本
NX-PC0020 Ver.1.06之後的版本
NX-PC0010
NX-PC0030
NX-TBX01

*視模組的種類而定,某些型號可能沒有上表中所記載的版本。此時,請參考表中所示版本以後的舊版本。關於型號與版本的關連性,請參考各組件的使用手冊。
