D4V

小型限動開關

D4V

小型垂直型亞洲標準尺寸

D4V系列於2023年3月停產,推薦替代品D4V-N型錄請點下方【型錄/操作手冊/CAD/軟體】查看

(單位:mm)

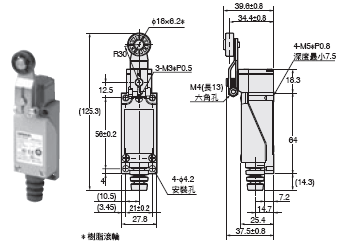

滾輪手柄型

D4V-8104Z 型

3231_dm_1

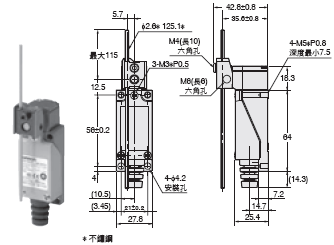

可調式桿狀手柄型

D4V-8107Z 型

3231_dm_2

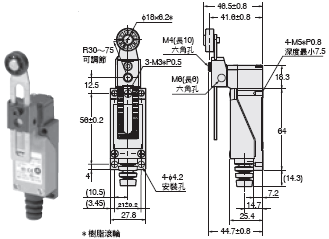

可調式滾輪手柄型

D4V-8108Z 型

3231_dm_3

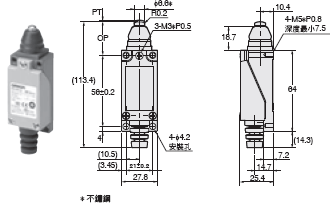

柱塞型

D4V-8111Z 型

3231_dm_4

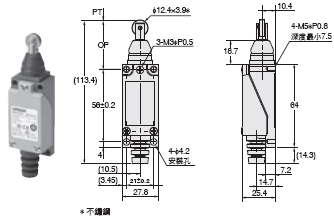

滾輪手柄型

D4V-8112Z 型

3231_dm_5

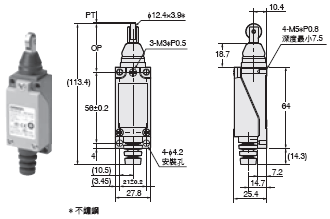

垂直滾輪柱塞型

D4V-8122Z 型

3231_dm_6

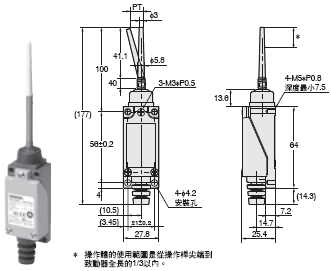

螺旋彈簧型

D4V-8166Z 型

3231_dm_7

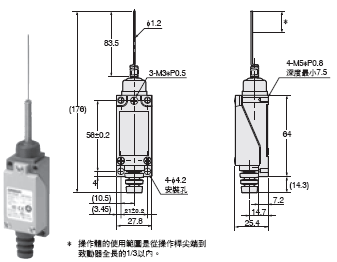

觸鬚型

D4V-8169Z 型

3231_dm_8

※上述各機型的外觀尺寸未特別註明者,尺寸公差皆為±0.4mm。

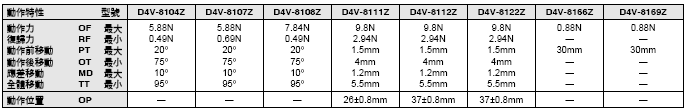

動作特性

3231_dm_9


※D4V-8107Z 型的動作特性是手柄長度為30mm時的值,D4V-8108Z 型的動作特性是手柄長度為R30時的值。
