2023/03 停產商品

A3P (超高亮度型)

照明按鈕開關(方型)超高亮度型

A3P (超高亮度型)

大型方形系列ULTRA LED增加照明

此頁記載內容是在依據停產前商品型錄內刊載的資訊,包括商品的特點 /價格 /對應規格 /選購品等,可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

(單位:mm)

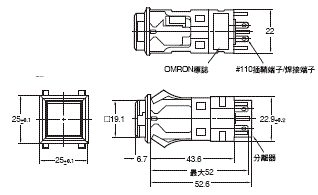

長方形/A3PJ型

A3P (超高亮度型) 外觀尺寸 1

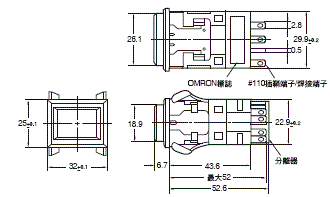

正方形/A3PA型

A3P (超高亮度型) 外觀尺寸 2

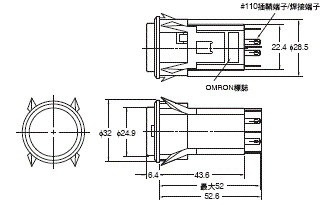

圓形/A3PT型

A3P (超高亮度型) 外觀尺寸 3

註. #110插鞘端子/焊接端子的板厚為0.5mm。
未指定部分的尺寸公差為±0.4mm。

面板加工圖

(如有使用開關保護罩或防塵蓋,請參閱A3P型的「●安裝開關保護罩時的尺寸」,或「●安裝防塵蓋時的尺寸」。)

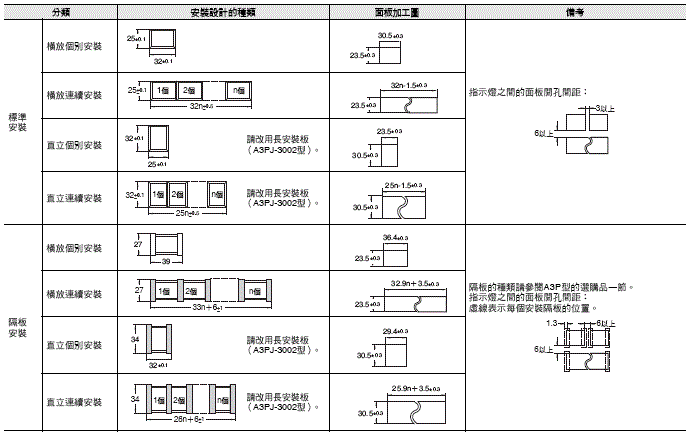

長方形/A3PJ型

3254_dm_4
註1. n為開關的安裝個數。
2. 安裝面板的板厚為1~5mm。
3. 安裝面板後,可加裝開關保護罩。
4. 若要在面板上進行塗裝等表面處理,請考慮表面處理後的尺寸,以作為指定的面板開孔尺寸。

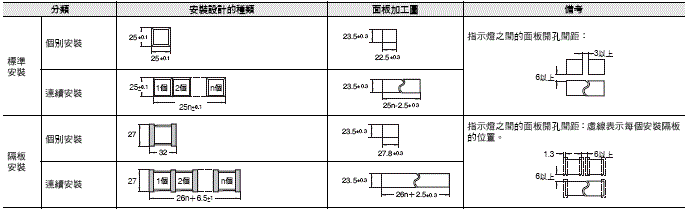

正方形/A3PA型

3254_dm_5
註1.n為開關安裝個數。
2.安裝面板的板厚為1~5mm。
3.安裝面板後,可加裝開關保護罩。
4.若要在面板上進行塗裝等表面處理,請考慮表面處理後的尺寸,以作為指定的面板開孔尺寸。

圓形/A3PT型

A3P (超高亮度型) 外觀尺寸 7

註1. 安裝面板的板厚為1~5mm。
2. 若要在面板上進行塗裝等表面處理,請考慮表面處理後的尺寸,以作為指定的面板開孔尺寸。
