A22NS / A22NW

選擇開關

A22NS / A22NW

φ22mm選擇開關。藉由縮短機身與配線方向的變更，讓控制盤輕薄短小化。新增Push-In Plus端子台型，配線更輕鬆。

‣推薦替代型號查詢

應用事例

更新日期 2024年4月15日

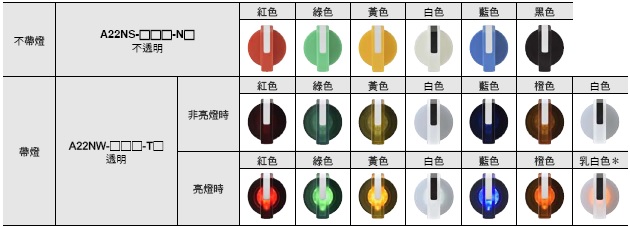

操作部位的顏色

＊上表所示為操作部位顏色為透明/白(記號：TW)搭配黃色(記號：Y) LED指示燈時之亮燈顏色。

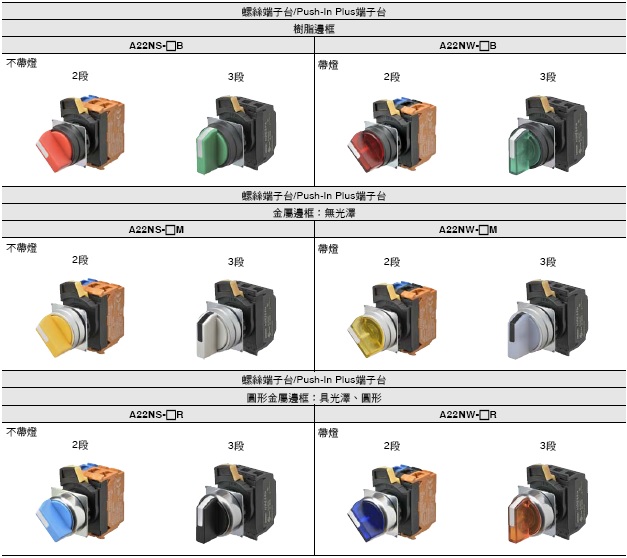

機種一覽

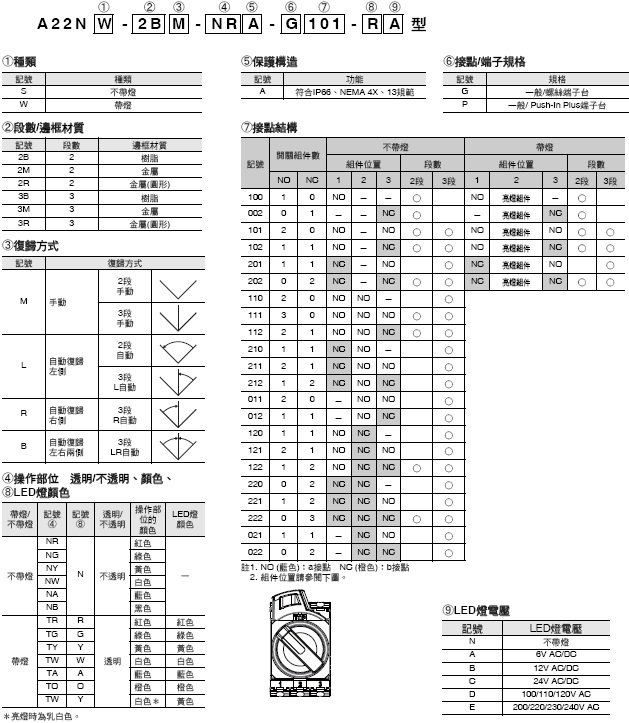

型號構成

型號基準

以下所示為安裝操作部位、LED指示燈(僅限帶燈型)、安裝台、開關組件、亮燈組件(僅限帶燈型)等零件後之套裝組合型號。

套裝組合型號

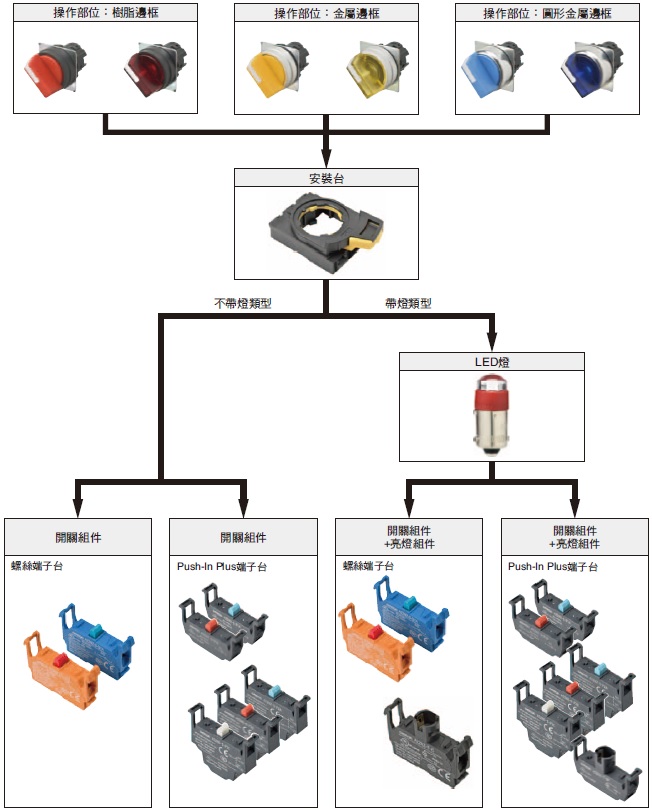

構造

接點結構表

2段

輸出點數	記號	接點結構	組件位置	接點	旋鈕位置
輸出點數	記號	接點結構	組件位置	接點	1	2
1	100	1NO	1	NO		ON
			2	---	---	---
			3	---	---	---
1	002	1NC	1	---	---	---
			2	---	---	---
			3	NC	ON
2	102	1NO/1NC	1	NO		ON
			2	---	---	---
			3	NC	ON
2	101	2NO	1	NO		ON
			2	---	---	---
			3	NO		ON
2	202	2NC	1	NC	ON
			2	---	---	---
			3	NC	ON
3	111	3NO	1	NO		ON
			2	NO		ON
			3	NO		ON
3	222	3NC	1	NC	ON
			2	NC	ON
			3	NC	ON
3	122	1NO/2NC	1	NO		ON
			2	NC	ON
			3	NC	ON
3	112	2NO/1NC	1	NO		ON
			2	NO		ON
			3	NC	ON

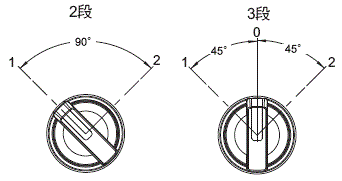

操作角度

3段

輸出點數	記號	接點結構	組件位置	接點	旋鈕位置
輸出點數	記號	接點結構	組件位置	接點	1	0	2
2	110	2NO	1	NO	ON
			2	NO	ON		ON
			3	---	---	---	---
2	011	2NO	1	---	---	---	---
			2	NO	ON		ON
			3	NO			ON
2	101	2NO	1	NO	ON
			2	---	---	---	---
			3	NO			ON
2	220	2NC	1	NC		ON	ON
			2	NC		ON
			3	---	---	---	---
2	022	2NC	1	---	---	---	---
			2	NC		ON
			3	NC	ON	ON
2	202	2NC	1	NC		ON	ON
			2	---	---	---	---
			3	NC	ON	ON
2	120	1NO/1NC	1	NO	ON
			2	NC		ON
			3	---	---	---	---
2	102	1NO/1NC	1	NO	ON
			2	---	---	---	---
			3	NC	ON	ON
2	210	1NO/1NC	1	NC		ON	ON
			2	NO	ON		ON
			3	---	---	---	---
2	201	1NO/1NC	1	NC		ON	ON
			2	---	---	---	---
			3	NO			ON
2	012	1NO/1NC	1	---	---	---	---
			2	NO	ON		ON
			3	NC	ON	ON
2	021	1NO/1NC	1	---	---	---	---
			2	NC		ON
			3	NO			ON
3	111	3NO	1	NO	ON
			2	NO	ON		ON
			3	NO			ON
3	222	3NC	1	NC		ON	ON
			2	NC		ON
			3	NC	ON	ON
3	122	1NO/2NC	1	NO	ON
			2	NC		ON
			3	NC	ON	ON
3	212	1NO/2NC	1	NC		ON	ON
			2	NO	ON		ON
			3	NC	ON	ON
3	221	1NO/2NC	1	NC		ON	ON
			2	NC		ON
			3	NO			ON
3	211	2NO/1NC	1	NC		ON	ON
			2	NO	ON		ON
			3	NO			ON
3	121	2NO/1NC	1	NO	ON
			2	NC		ON
			3	NO			ON
3	112	2NO/1NC	1	NO	ON
			2	NO	ON		ON
			3	NC	ON	ON

操作角度

套裝組合型號

交貨時本品將以操作部位、安裝台及開關組件搭配成套方式出貨。

不帶燈 2段選擇開關

形狀	邊框材質	輸出點數	型號	(3) 復歸方式	(4)(4) 操作部位的顏色	(7)(7)(7) 接點結構
樹脂邊框	2B	1	A22NS-2B(3)-(4)(4)A-G(7)(7)(7)-NN	M：手動 L ：自動復歸左側	NR ：不透明-紅色 NG：不透明-綠色 NY ：不透明-黃色 NW：不透明-白色 NA ：不透明-藍色 NB ：不透明-黑色	100 002
		1	A22NS-2B(3)-(4)(4)A-P(7)(7)(7)-NN			100 002
		2	A22NS-2B(3)-(4)(4)A-G(7)(7)(7)-NN			102 101 202
		2	A22NS-2B(3)-(4)(4)A-P(7)(7)(7)-NN			102 101 202
		3	A22NS-2B(3)-(4)(4)A-G(7)(7)(7)-NN			111 222 122 112
		3	A22NS-2B(3)-(4)(4)A-P(7)(7)(7)-NN			111 222 122 112
金屬邊框	2M	1	A22NS-2M(3)-(4)(4)A-G(7)(7)(7)-NN			100 002
		1	A22NS-2M(3)-(4)(4)A-P(7)(7)(7)-NN			100 002
		2	A22NS-2M(3)-(4)(4)A-G(7)(7)(7)-NN			102 101 202
		2	A22NS-2M(3)-(4)(4)A-P(7)(7)(7)-NN			102 101 202
		3	A22NS-2M(3)-(4)(4)A-G(7)(7)(7)-NN			111 222 122 112
		3	A22NS-2M(3)-(4)(4)A-P(7)(7)(7)-NN			111 222 122 112
圓形金屬邊框	2R	1	A22NS-2R(3)-(4)(4)A-G(7)(7)(7)-NN			100 002
		1	A22NS-2R(3)-(4)(4)A-P(7)(7)(7)-NN			100 002
		2	A22NS-2R(3)-(4)(4)A-G(7)(7)(7)-NN			102 101 202
		2	A22NS-2R(3)-(4)(4)A-P(7)(7)(7)-NN			102 101 202
		3	A22NS-2R(3)-(4)(4)A-G(7)(7)(7)-NN			111 222 122 112
		3	A22NS-2R(3)-(4)(4)A-P(7)(7)(7)-NN			111 222 122 112

不帶燈 3段選擇開關

形狀	邊框材質	輸出點數	型號	(3) 復歸方式	(4)(4) 操作部位的顏色	(7)(7)(7) 接點結構
樹脂邊框	3B	2	A22NS-3B(3)-(4)(4)A-G(7)(7)(7)-NN	M：手動 L ：自動復歸左側 R：自動復歸右側 B：自動復歸左右兩側	NR ：不透明-紅色 NG：不透明-綠色 NY ：不透明-黃色 NW：不透明-白色 NA ：不透明-藍色 NB ：不透明-黑色	110 011 101 220 022 202 120 102 210 201 012 021
		2	A22NS-3B(3)-(4)(4)A-P(7)(7)(7)-NN			110 011 101 220 022 202 120 102 210 201 012 021
		3	A22NS-3B(3)-(4)(4)A-G(7)(7)(7)-NN			111 222 122 212 221 211 121 112
		3	A22NS-3B(3)-(4)(4)A-P(7)(7)(7)-NN			111 222 122 212 221 211 121 112
金屬邊框	3M	2	A22NS-3M(3)-(4)(4)A-G(7)(7)(7)-NN			110 011 101 220 022 202 120 102 210 201 012 021
		2	A22NS-3M(3)-(4)(4)A-P(7)(7)(7)-NN			110 011 101 220 022 202 120 102 210 201 012 021
		3	A22NS-3M(3)-(4)(4)A-G(7)(7)(7)-NN			111 222 122 212 221 211 121 112
		3	A22NS-3M(3)-(4)(4)A-P(7)(7)(7)-NN			111 222 122 212 221 211 121 112
圓形金屬邊框	3R	2	A22NS-3R(3)-(4)(4)A-G(7)(7)(7)-NN			110 011 101 220 022 202 120 102 210 201 012 021
		2	A22NS-3R(3)-(4)(4)A-P(7)(7)(7)-NN			110 011 101 220 022 202 120 102 210 201 012 021
		3	A22NS-3R(3)-(4)(4)A-G(7)(7)(7)-NN			111 222 122 212 221 211 121 112
		3	A22NS-3R(3)-(4)(4)A-P(7)(7)(7)-NN			111 222 122 212 221 211 121 112

套裝組合型號

交貨時本品將以操作部位、安裝台及開關組件搭配成套的方式出貨。

帶燈 2段選擇開關

形狀	邊框材質	輸出點數	型號	(3) 復歸方式	(4)(4) 操作部位的顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
樹脂邊框	2B	1	A22NW-2B(3)-(4)(4)A- G(7)(7)(7)-(8)(9)	M：手動 L ：左側自動復歸	TR ：透明-紅色 TG ：透明-綠色 TY ：透明-黃色 TW：透明-白色 TA ：透明-藍色 TO ：透明-橙色	100 002	R：紅色 G：綠色 Y：黃色 A：藍色 O：橙色 W：白色	A：6V AC/DC B：12V AC/DC C：24V AC/DC D：100/110/120V AC E：200/220/230/240V AC
		1	A22NW-2B(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			100 002
		2	A22NW-2B(3)-(4)(4)A- G(7)(7)(7)-(8)(9)			102 101 202
		2	A22NW-2B(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			102 101 202
金屬邊框	2M	1	A22NW-2M(3)-(4)(4)A- G(7)(7)(7)-(8)(9)			100 002
		1	A22NW-2M(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			100 002
		2	A22NW-2M(3)-(4)(4)A- G(7)(7)(7)-(8)(9)			102 101 202
		2	A22NW-2M(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			102 101 202
圓形金屬邊框	2R	1	A22NW-2R(3)-(4)(4)A- G(7)(7)(7)-(8)(9)			100 002
		1	A22NW-2R(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			100 002
		2	A22NW-2R(3)-(4)(4)A- G(7)(7)(7)-(8)(9)			102 101 202
		2	A22NW-2R(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			102 101 202

帶燈 3段選擇開關

形狀	邊框材質	輸出點數	型號	(3) 復歸方式	(4)(4) 操作部位的顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
樹脂邊框	3B	2	A22NW-3B(3)-(4)(4)A- G(7)(7)(7)-(8)(9)	M：手動 L ：左側自動復歸 R：返回右側自動復歸 B：自動復歸左右兩側	TR ：透明-紅色 TG ：透明-綠色 TY ：透明-黃色 TW：透明-白色 TA ：透明-藍色 TO ：透明-橙色	101 202 102 201	R：紅色 G：綠色 Y：黃色 A：藍色 O：橙色 W：白色	A：6V AC/DC B：12V AC/DC C：24V AC/DC D：100/110/120V AC E：200/220/230/240V AC
樹脂邊框	3B	2	A22NW-3B(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			101 202 102 201
金屬邊框	3M	2	A22NW-3M(3)-(4)(4)A- G(7)(7)(7)-(8)(9)			101 202 102 201
金屬邊框	3M	2	A22NW-3M(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			101 202 102 201
圓形金屬邊框	3R	2	A22NW-3R(3)-(4)(4)A- G(7)(7)(7)-(8)(9)			101 202 102 201
圓形金屬邊框	3R	2	A22NW-3R(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			101 202 102 201

註. 通常操作部位和LED指示燈為相同顏色。
但本品亦備有乳白色，可供白色按鈕+黃色LED指示燈搭配之用。　A22N[]-[][][]-TWA-[][][][]-Y[]

零件組成

請依照操作部位、LED指示燈(僅限帶燈型)、安裝台、開關組件、亮燈組件(僅限帶燈型)等零件分別訂購，您可利用套裝組合訂購型號，將不齊全的機型互相搭配使用，亦可使用以下資料作為維護備品之庫存管理之用。

單品型號

操作部位、安裝台、開關組件皆可分別訂購，您可利用套裝組合搭配的訂購型號，將不齊全的機型互相搭配使用，亦可使用以下資料作為維護備品之庫存管理之用。

操作部位

不帶燈類型

邊框材質/形狀			樹脂	金屬
段數	復歸方式	操作部位的顏色	型號	型號
2	手動	不透明- 紅色	A22NZ-2BM-NRA	A22NZ-2MM-NRA
2	自動復歸左側		A22NZ-2BL-NRA	A22NZ-2ML-NRA
3	手動		A22NZ-3BM-NRA	A22NZ-3MM-NRA
	自動復歸左側		A22NZ-3BL-NRA	A22NZ-3ML-NRA
	自動復歸右側		A22NZ-3BR-NRA	A22NZ-3MR-NRA
	自動復歸左右兩側		A22NZ-3BB-NRA	A22NZ-3MB-NRA
2	手動	不透明- 綠色	A22NZ-2BM-NGA	A22NZ-2MM-NGA
2	自動復歸左側		A22NZ-2BL-NGA	A22NZ-2ML-NGA
3	手動		A22NZ-3BM-NGA	A22NZ-3MM-NGA
	自動復歸左側		A22NZ-3BL-NGA	A22NZ-3ML-NGA
	自動復歸右側		A22NZ-3BR-NGA	A22NZ-3MR-NGA
	自動復歸左右兩側		A22NZ-3BB-NGA	A22NZ-3MB-NGA
2	手動	不透明- 黃色	A22NZ-2BM-NYA	A22NZ-2MM-NYA
2	自動復歸左側		A22NZ-2BL-NYA	A22NZ-2ML-NYA
3	手動		A22NZ-3BM-NYA	A22NZ-3MM-NYA
	自動復歸左側		A22NZ-3BL-NYA	A22NZ-3ML-NYA
	自動復歸右側		A22NZ-3BR-NYA	A22NZ-3MR-NYA
	自動復歸左右兩側		A22NZ-3BB-NYA	A22NZ-3MB-NYA
2	手動	不透明- 白色	A22NZ-2BM-NWA	A22NZ-2MM-NWA
2	自動復歸左側		A22NZ-2BL-NWA	A22NZ-2ML-NWA
3	手動		A22NZ-3BM-NWA	A22NZ-3MM-NWA
	自動復歸左側		A22NZ-3BL-NWA	A22NZ-3ML-NWA
	自動復歸右側		A22NZ-3BR-NWA	A22NZ-3MR-NWA
	自動復歸左右兩側		A22NZ-3BB-NWA	A22NZ-3MB-NWA
2	手動	不透明- 藍色	A22NZ-2BM-NAA	A22NZ-2MM-NAA
2	自動復歸左側		A22NZ-2BL-NAA	A22NZ-2ML-NAA
3	手動		A22NZ-3BM-NAA	A22NZ-3MM-NAA
	自動復歸左側		A22NZ-3BL-NAA	A22NZ-3ML-NAA
	自動復歸右側		A22NZ-3BR-NAA	A22NZ-3MR-NAA
	自動復歸左右兩側		A22NZ-3BB-NAA	A22NZ-3MB-NAA
2	手動	不透明- 黑色	A22NZ-2BM-NBA	A22NZ-2MM-NBA
2	自動復歸左側		A22NZ-2BL-NBA	A22NZ-2ML-NBA
3	手動		A22NZ-3BM-NBA	A22NZ-3MM-NBA
	自動復歸左側		A22NZ-3BL-NBA	A22NZ-3ML-NBA
	自動復歸右側		A22NZ-3BR-NBA	A22NZ-3MR-NBA
	自動復歸左右兩側		A22NZ-3BB-NBA	A22NZ-3MB-NBA

邊框材質/形狀			金屬(圓形)
段數	復歸方式	操作部位的顏色	型號
2	手動	不透明- 紅色	A22NZ-2RM-NRA
2	自動復歸左側		A22NZ-2RL-NRA
3	手動		A22NZ-3RM-NRA
	自動復歸左側		A22NZ-3RL-NRA
	自動復歸右側		A22NZ-3RR-NRA
	自動復歸左右兩側		A22NZ-3RB-NRA
2	手動	不透明- 綠色	A22NZ-2RM-NGA
2	自動復歸左側		A22NZ-2RL-NGA
3	手動		A22NZ-3RM-NGA
	自動復歸左側		A22NZ-3RL-NGA
	自動復歸右側		A22NZ-3RR-NGA
	自動復歸左右兩側		A22NZ-3RB-NGA
2	手動	不透明- 黃色	A22NZ-2RM-NYA
2	自動復歸左側		A22NZ-2RL-NYA
3	手動		A22NZ-3RM-NYA
	自動復歸左側		A22NZ-3RL-NYA
	自動復歸右側		A22NZ-3RR-NYA
	自動復歸左右兩側		A22NZ-3RB-NYA
2	手動	不透明- 白色	A22NZ-2RM-NWA
2	自動復歸左側		A22NZ-2RL-NWA
3	手動		A22NZ-3RM-NWA
	自動復歸左側		A22NZ-3RL-NWA
	自動復歸右側		A22NZ-3RR-NWA
	自動復歸左右兩側		A22NZ-3RB-NWA
2	手動	不透明- 藍色	A22NZ-2RM-NAA
2	自動復歸左側		A22NZ-2RL-NAA
3	手動		A22NZ-3RM-NAA
	自動復歸左側		A22NZ-3RL-NAA
	自動復歸右側		A22NZ-3RR-NAA
	自動復歸左右兩側		A22NZ-3RB-NAA
2	手動	不透明- 黑色	A22NZ-2RM-NBA
2	自動復歸左側		A22NZ-2RL-NBA
3	手動		A22NZ-3RM-NBA
	自動復歸左側		A22NZ-3RL-NBA
	自動復歸右側		A22NZ-3RR-NBA
	自動復歸左右兩側		A22NZ-3RB-NBA

單品型號

帶燈類型

邊框材質/形狀			樹脂	金屬
段數	復歸方式	操作部位的顏色	型號	型號
2	手動	透明-紅色	A22NZ-2BM-TRA	A22NZ-2MM-TRA
2	自動復歸左側		A22NZ-2BL-TRA	A22NZ-2ML-TRA
3	手動		A22NZ-3BM-TRA	A22NZ-3MM-TRA
	自動復歸左側		A22NZ-3BL-TRA	A22NZ-3ML-TRA
	自動復歸右側		A22NZ-3BR-TRA	A22NZ-3MR-TRA
	自動復歸左右兩側		A22NZ-3BB-TRA	A22NZ-3MB-TRA
2	手動	透明-綠色	A22NZ-2BM-TGA	A22NZ-2MM-TGA
2	自動復歸左側		A22NZ-2BL-TGA	A22NZ-2ML-TGA
3	手動		A22NZ-3BM-TGA	A22NZ-3MM-TGA
	自動復歸左側		A22NZ-3BL-TGA	A22NZ-3ML-TGA
	自動復歸右側		A22NZ-3BR-TGA	A22NZ-3MR-TGA
	自動復歸左右兩側		A22NZ-3BB-TGA	A22NZ-3MB-TGA
2	手動	透明-黃色	A22NZ-2BM-TYA	A22NZ-2MM-TYA
2	自動復歸左側		A22NZ-2BL-TYA	A22NZ-2ML-TYA
3	手動		A22NZ-3BM-TYA	A22NZ-3MM-TYA
	自動復歸左側		A22NZ-3BL-TYA	A22NZ-3ML-TYA
	自動復歸右側		A22NZ-3BR-TYA	A22NZ-3MR-TYA
	自動復歸左右兩側		A22NZ-3BB-TYA	A22NZ-3MB-TYA
2	手動	透明-白色	A22NZ-2BM-TWA	A22NZ-2MM-TWA
2	自動復歸左側		A22NZ-2BL-TWA	A22NZ-2ML-TWA
3	手動		A22NZ-3BM-TWA	A22NZ-3MM-TWA
	自動復歸左側		A22NZ-3BL-TWA	A22NZ-3ML-TWA
	自動復歸右側		A22NZ-3BR-TWA	A22NZ-3MR-TWA
	自動復歸左右兩側		A22NZ-3BB-TWA	A22NZ-3MB-TWA
2	手動	透明-藍色	A22NZ-2BM-TAA	A22NZ-2MM-TAA
2	自動復歸左側		A22NZ-2BL-TAA	A22NZ-2ML-TAA
3	手動		A22NZ-3BM-TAA	A22NZ-3MM-TAA
	自動復歸左側		A22NZ-3BL-TAA	A22NZ-3ML-TAA
	自動復歸右側		A22NZ-3BR-TAA	A22NZ-3MR-TAA
	自動復歸左右兩側		A22NZ-3BB-TAA	A22NZ-3MB-TAA
2	手動	透明-橙色	A22NZ-2BM-TOA	A22NZ-2MM-TOA
2	自動復歸左側		A22NZ-2BL-TOA	A22NZ-2ML-TOA
3	手動		A22NZ-3BM-TOA	A22NZ-3MM-TOA
	自動復歸左側		A22NZ-3BL-TOA	A22NZ-3ML-TOA
	自動復歸右側		A22NZ-3BR-TOA	A22NZ-3MR-TOA
	自動復歸左右兩側		A22NZ-3BB-TOA	A22NZ-3MB-TOA

邊框材質/形狀			金屬(圓形)
段數	復歸方式	操作部位的顏色	型號
2	手動	透明-紅色	A22NZ-2RM-TRA
2	自動復歸左側		A22NZ-2RL-TRA
3	手動		A22NZ-3RM-TRA
	自動復歸左側		A22NZ-3RL-TRA
	自動復歸右側		A22NZ-3RR-TRA
	自動復歸左右兩側		A22NZ-3RB-TRA
2	手動	透明-綠色	A22NZ-2RM-TGA
2	自動復歸左側		A22NZ-2RL-TGA
3	手動		A22NZ-3RM-TGA
	自動復歸左側		A22NZ-3RL-TGA
	自動復歸右側		A22NZ-3RR-TGA
	自動復歸左右兩側		A22NZ-3RB-TGA
2	手動	透明-黃色	A22NZ-2RM-TYA
2	自動復歸左側		A22NZ-2RL-TYA
3	手動		A22NZ-3RM-TYA
	自動復歸左側		A22NZ-3RL-TYA
	自動復歸右側		A22NZ-3RR-TYA
	自動復歸左右兩側		A22NZ-3RB-TYA
2	手動	透明-白色	A22NZ-2RM-TWA
2	自動復歸左側		A22NZ-2RL-TWA
3	手動		A22NZ-3RM-TWA
	自動復歸左側		A22NZ-3RL-TWA
	自動復歸右側		A22NZ-3RR-TWA
	自動復歸左右兩側		A22NZ-3RB-TWA
2	手動	透明-藍色	A22NZ-2RM-TAA
2	自動復歸左側		A22NZ-2RL-TAA
3	手動		A22NZ-3RM-TAA
	自動復歸左側		A22NZ-3RL-TAA
	自動復歸右側		A22NZ-3RR-TAA
	自動復歸左右兩側		A22NZ-3RB-TAA
2	手動	透明-橙色	A22NZ-2RM-TOA
2	自動復歸左側		A22NZ-2RL-TOA
3	手動		A22NZ-3RM-TOA
	自動復歸左側		A22NZ-3RL-TOA
	自動復歸右側		A22NZ-3RR-TOA
	自動復歸左右兩側		A22NZ-3RB-TOA

單品(共用)

零件型號

操作部位/LED燈/安裝台/開關組件皆可分別訂購，您可利用套裝組合搭配的訂購型號，將不齊全的機型互相搭配使用，亦可使用以下資料作為維護備品之庫存管理之用。

LED燈

形狀	額定電壓	型號
形狀	顏色	6V AC/DC	12V AC/DC	24V AC/DC	100/110/120V AC	200/220/230/ 240 VAC
	紅色	A22NZ-L-RA	A22NZ-L-RB	A22NZ-L-RC	A22NZ-L-RD	A22NZ-L-RE
	綠色	A22NZ-L-GA	A22NZ-L-GB	A22NZ-L-GC	A22NZ-L-GD	A22NZ-L-GE
	黃色	A22NZ-L-YA	A22NZ-L-YB	A22NZ-L-YC	A22NZ-L-YD	A22NZ-L-YE
	白色	A22NZ-L-WA	A22NZ-L-WB	A22NZ-L-WC	A22NZ-L-WD	A22NZ-L-WE
	藍色	A22NZ-L-AA	A22NZ-L-AB	A22NZ-L-AC	A22NZ-L-AD	A22NZ-L-AE
	橙色	A22NZ-L-OA	A22NZ-L-OB	A22NZ-L-OC	A22NZ-L-OD	A22NZ-L-OE

安裝台

形狀	型號
	A22NZ-H-01

開關組件

端子規格	接點規格	型號
螺絲端子台	1NO接點(藍色)	A22NZ-S-G1A
螺絲端子台	1NC接點(橙色)	A22NZ-S-G1B
Push-In Plus端子台	1NO接點(藍色)	A22NZ-S-P1A
Push-In Plus端子台	1NC接點(紅色)	A22NZ-S-P1B
Push-In Plus端子台	2NO接點(藍色)	A22NZ-S-P2A
	2NC接點(紅色)	A22NZ-S-P2B
	1NO1NC接點(白色)	A22NZ-S-P2C

亮燈組件

端子規格	額定電壓	型號
螺絲端子台	6V AC/DC	A22NZ-T-A
	12V AC/DC	A22NZ-T-B
	24V AC/DC	A22NZ-T-C
	100/110/120V AC	A22NZ-T-D
	200/220/230/240V AC	A22NZ-T-E
Push-In Plus端子台	6V AC/DC	A22NZ-T-AP
	12V AC/DC	A22NZ-T-BP
	24V AC/DC	A22NZ-T-CP
	100/110/120V AC	A22NZ-T-DP
	200/220/230/240V AC	A22NZ-T-EP

更新日期 2024年4月15日

產品類別

開關
- 按鈕開關／指示燈
  - 帶燈／不帶燈指示燈（φ22/25）
    - A22NK
    - A22NN / A22NL
    - A22NS / A22NW
    - M22N
    - A22
    - A22[]
    - M22

Top of page

A22NS / A22NW

φ22mm選擇開關。藉由縮短機身與配線方向的變更，讓控制盤輕薄短小化。新增Push-In Plus端子台型，配線更輕鬆。

操作部位的顏色

機種一覽

型號構成

型號基準

套裝組合型號

構造

接點結構表

2段

操作角度

3段

操作角度

套裝組合型號

不帶燈 2段 選擇開關

不帶燈 3段 選擇開關

套裝組合型號

帶燈 2段 選擇開關

帶燈 3段 選擇開關

零件組成

單品型號

操作部位

不帶燈類型

單品型號

帶燈類型

單品(共用)

零件型號

LED燈

安裝台

開關組件

亮燈組件

產品類別

不帶燈 2段選擇開關

不帶燈 3段選擇開關

帶燈 2段選擇開關

帶燈 3段選擇開關
