A30NK

鑰匙型選擇開關

A30NK

φ30mm 鑰匙型選擇開關。藉由短機身與配線方向的變更,讓控制盤輕薄短小化。新增Push-In Plus端子台型,配線更輕鬆,作業效率與安全性大幅提升。

(單位:mm)

鑰匙型選擇開關

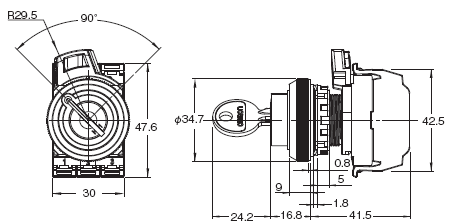

2段(金屬邊框)

A30NK-2M[]-01[]A-G型

A30NK 外觀尺寸 2

A30NK-2M[]-01[]A-P型

A30NK 外觀尺寸 3

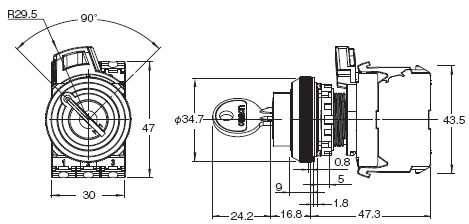

3段(金屬邊框)

A30NK-3M[]-01[]A-G型

A30NK 外觀尺寸 4

A30NK-3M[]-01[]A-P型

A30NK 外觀尺寸 5

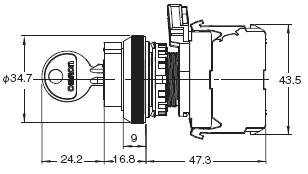

連接時之深度尺寸

(螺絲端子台型)

A30NK 外觀尺寸 6

安裝2接點組件時之深度尺寸

(Push-In Plus端子台型)

A30NK 外觀尺寸 7

單品(共用)

安裝台

A22NZ-H-01型

A30NK 外觀尺寸 9

螺絲端子台規格

開關組件

A22NZ-S-G1[]型

A30NK 外觀尺寸 11

Push-In Plus端子台規格

開關組件(1接點型)

A22NZ-S-P1[]

A30NK 外觀尺寸 13

開關組件(2接點型)

A22NZ-S-P2[]

A30NK 外觀尺寸 14

選購品、工具

保護蓋

A22NZ-A303

A30NK 外觀尺寸 16

面板插塞 (樹脂)

A22NZ-A-401

A30NK 外觀尺寸 17

面板插塞 (金屬)

A22NZ-A-402

A30NK 外觀尺寸 18

止迴環

A22NZ-A-403

A30NK 外觀尺寸 19

止迴部件

A22NZ-A-50501

A30NK 外觀尺寸 20

補強板

A22NZ-A-C01

A30NK 外觀尺寸 21

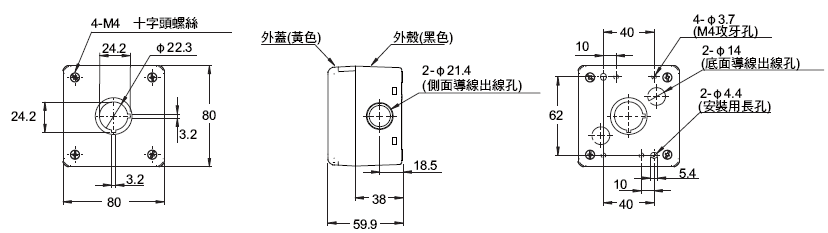

控制盒

A22NZ-A-B01Y

3449_dm_8

防水蓋

平面形用 A22Z-3600F型

A30NK 外觀尺寸 23

凸出形用 A22Z-3600T型

A30NK 外觀尺寸 24

全防護型用 A22Z-3600G型

A30NK 外觀尺寸 25

φ30用樹脂附件

A22Z-A30

A30NK 外觀尺寸 26

銘牌組件

一般型 A22NZ-A-50103型

A30NK 外觀尺寸 27

大型 A22NZ-A-51103型

A30NK 外觀尺寸 28

銘牌

一般型用 A22Z-3443[]-[]

A30NK 外觀尺寸 29

大型用 A22Z-3453[]

A30NK 外觀尺寸 30

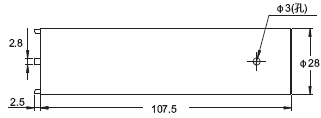

鎖緊工具

A22NZ-A-301

A30NK 外觀尺寸 31

LED燈更換工具

A22NZ-A-302

A30NK 外觀尺寸 32

外蓋鎖緊工具

A22Z-3908

A30NK 外觀尺寸 33
