A30NK

鑰匙型選擇開關

A30NK

φ30mm 鑰匙型選擇開關。藉由短機身與配線方向的變更,讓控制盤輕薄短小化。新增Push-In Plus端子台型,配線更輕鬆,作業效率與安全性大幅提升。

機種一覽

3449_lu_1

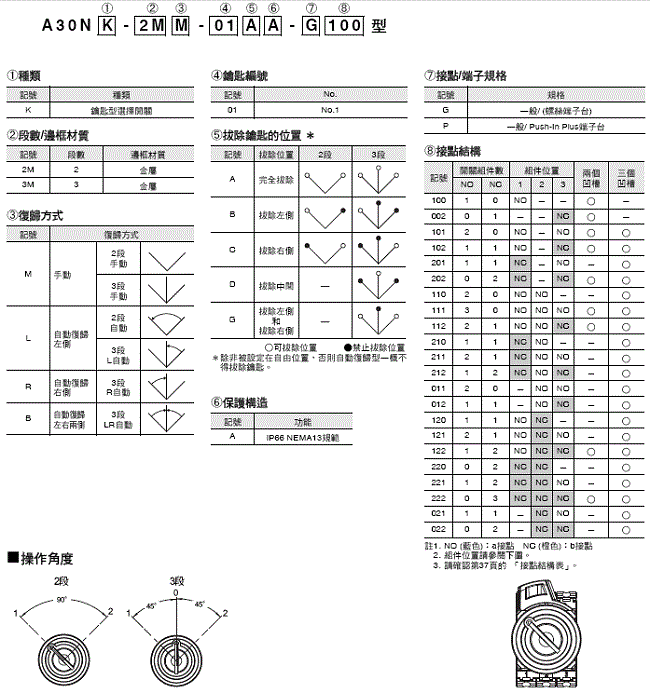

型號構成

型號基準

以操作部位、安裝台、開關組件為套裝的型號。有關組裝的詳細資訊,請瀏覽「種類」頁面

套裝組合型號

3449_lu_2

套裝組合型號

以套裝方式提供操作部位、安裝台、開關組件。

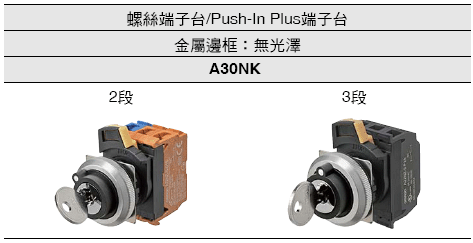

2段 鑰匙型選擇開關

形狀 邊框材質 輸出點數 型號 (3)
復歸方式
(5)
拔除鑰匙的位置
(8)(8)(8)
接點結構

金屬邊框

 3449_lu_3_1

2M 1 A30NK-2M(3)-01(5)A-G(8)(8)(8) M:手動
L :左側
自動復歸
A:所有位置
B:左
C:右
100
002
A30NK-2M(3)-01(5)A-P(8)(8)(8)
2 A30NK-2M(3)-01(5)A-G(8)(8)(8) 102
101
202
A30NK-2M(3)-01(5)A-P(8)(8)(8)
3 A30NK-2M(3)-01(5)A-G(8)(8)(8) 111
222
122
112
A30NK-2M(3)-01(5)A-P(8)(8)(8)

3段 鑰匙型選擇開關

形狀 邊框材質 輸出點數 型號 (3)
復歸方式
(5)
拔除鑰匙的位置
(8)(8)(8)
接點結構

金屬邊框

 3449_lu_4_1

3M 2 A30NK-3M(3)-01(5)A-G(8)(8)(8) M:手動
L :左側
自動復歸
R:右側
自動復歸
B:自動復歸
左右兩側
A:所有位置
B:左
C:右
D:中
G:左與右
110
011
101
220
022
202
120
102
210
201
012
021
A30NK-3M(3)-01(5)A-P(8)(8)(8)
3 A30NK-3M(3)-01(5)A-G(8)(8)(8) 111
222
122
212
221
211
121
112
A30NK-3M(3)-01(5)A-P(8)(8)(8)

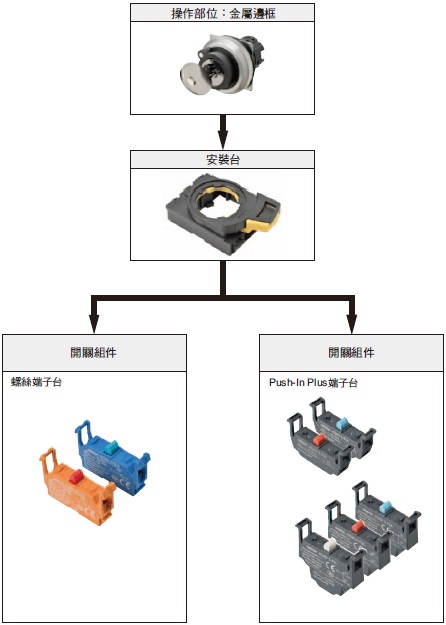

零件組成

操作部位、安裝台、開關組件等皆可單獨訂購,安裝台、開關組件為A22N型系列共用零件。

3449_lu_3

單品型號

● 操作部位


邊框材質/形狀

金屬

 3449_lu_6_1

(5)
拔除鑰匙的位置
段數 復歸方式 型號
2 手動 A30NZ-2MM-01(5)A A:所有位置
B:左
C:右
自動復歸左側 A30NZ-2ML-01(5)A
3 手動 A30NZ-3MM-01(5)A A:所有位置
B:左
C:右
D: 中
G: 左與右
自動復歸左側 A30NZ-3ML-01(5)A
自動復歸右側 A30NZ-3MR-01(5)A
自動復歸左右兩側 A30NZ-3MB-01(5)A

單品(共用)

操作部位/LED燈/安裝台/開關組件皆可分別訂購,您可利用套裝組合搭配的訂購型號,將不齊全的機型互相搭配使用,亦可使用以下資料作為維護備品之庫存管理之用。

安裝台

形狀 型號
a254-e1_lu_2_1 A22NZ-H-01

開關組件

形狀
端子規格 接點規格 型號
a254-e1_lu_3_1 螺絲端子台 1NO接點(藍色) A22NZ-S-G1A
1NC接點(橙色) A22NZ-S-G1B
3441_lu_8
Push-In Plus端子台 1NO接點(藍色) A22NZ-S-P1A
1NC接點(紅色) A22NZ-S-P1B
3441_lu_9
Push-In Plus端子台 2NO接點(藍色) A22NZ-S-P2A
2NC接點(紅色) A22NZ-S-P2B
1NO1NC接點(白色) A22NZ-S-P2C
