（單位：mm）
E52 通用型（歐式 (ferrule) 端子）
E52 通用型（歐式 (ferrule) 端子）
被覆式白金測溫阻抗體．被覆式熱電偶
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2021年5月12日

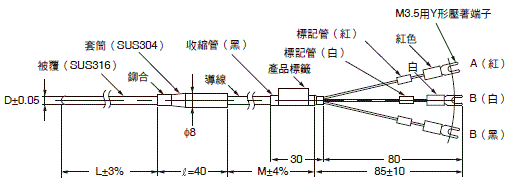

被覆式白金測溫阻抗體
導線外露型
E52-P[]AF型
導線
一般用（－20～＋70℃）：全乙烯樹脂包覆（12/0.18，0.3SQ，完工外徑約φ4.8，套筒部分為0～＋70℃）
耐熱用（0～＋180℃）：全玻璃棉覆蓋不鏽鋼隔離（30/0.12、0.3SQ、加工外徑約φ4、套筒部分為0～＋100℃）
導線長度M：1、2、4、8 （m）
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大2mm
長度：最大9mm

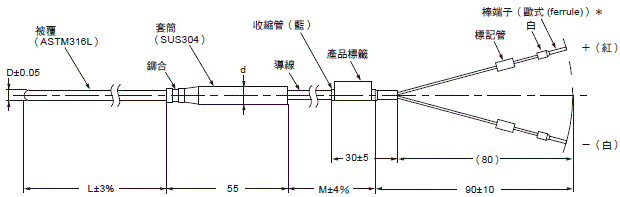

被覆式熱電偶
導線外露型
E52-CA[]AF型
＊1. 導線
（補償導線）
一般用（－20～＋70℃）：全乙烯樹脂包覆（7/0.3、0.5SQ，完工外觀2.4×4.1）
耐熱用（0～＋150℃）： 全玻璃棉覆蓋與不銹鋼護罩（7/0.3、0.5SQ、完工外觀2.8×4.6）
無法使用於可能會受到水或液體噴濺的場所。
導線長度M：1、2、4、8 （m）
＊2. 套筒的溫度範圍，一般用＝－20～＋70℃
耐熱用＝0～＋100℃。
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大2mm
長度：最大9mm
（補償導線）
一般用（－20～＋70℃）：全乙烯樹脂包覆（7/0.3、0.5SQ，完工外觀2.4×4.1）
耐熱用（0～＋150℃）： 全玻璃棉覆蓋與不銹鋼護罩（7/0.3、0.5SQ、完工外觀2.8×4.6）
無法使用於可能會受到水或液體噴濺的場所。
導線長度M：1、2、4、8 （m）
＊2. 套筒的溫度範圍，一般用＝－20～＋70℃
耐熱用＝0～＋100℃。
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大2mm
長度：最大9mm
單位（mm）
| D | d | ℓ |
|---|---|---|
| φ1 | 8 | 55 |
| 1.6 | 8 | 55 |
| 3.2 | 8 | 55 |
| 4.8 | 8 | 55 |
| 6.4 | 11 | 55 |
| 8 | 11 | 55 |
更新日期 2021年5月12日
