G3RV-SR

輕薄型I/O繼電器

G3RV-SR

全球標準尺寸、寬度6.2mm薄型I/O固態 繼電器。

型號構成

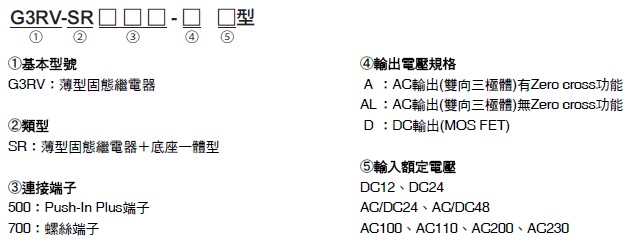

型號組成說明

G3RV-SR 種類 2

種類

連接端子 輸出適用負載 Zero cross功能 輸入額定電壓(V) 型號
Push-In Plus端子 直流負載用 DC 12 G3RV-SR500-D DC12
24 G3RV-SR500-D DC24
AC/DC 24 G3RV-SR500-D AC/DC24
48 G3RV-SR500-D AC/DC48
AC 100 G3RV-SR500-D AC100
110 G3RV-SR500-D AC110
200 G3RV-SR500-D AC200
230 G3RV-SR500-D AC230
交流負載用 DC 12 G3RV-SR500-A DC12
24 G3RV-SR500-A DC24
AC/DC 24 G3RV-SR500-A AC/DC24
48 G3RV-SR500-A AC/DC48
AC 100 G3RV-SR500-A AC100
110 G3RV-SR500-A AC110
200 G3RV-SR500-A AC200
230 G3RV-SR500-A AC230
DC 12 G3RV-SR500-AL DC12
24 G3RV-SR500-AL DC24
AC/DC 24 G3RV-SR500-AL AC/DC24
48 G3RV-SR500-AL AC/DC48
AC 100 G3RV-SR500-AL AC100
110 G3RV-SR500-AL AC110
200 G3RV-SR500-AL AC200
230 G3RV-SR500-AL AC230
螺絲端子 直流負載用 DC 12 G3RV-SR700-D DC12
24 G3RV-SR700-D DC24
AC/DC 24 G3RV-SR700-D AC/DC24
48 G3RV-SR700-D AC/DC48
AC 100 G3RV-SR700-D AC100
110 G3RV-SR700-D AC110
200 G3RV-SR700-D AC200
230 G3RV-SR700-D AC230
交流負載用 DC 12 G3RV-SR700-A DC12
24 G3RV-SR700-A DC24
AC/DC 24 G3RV-SR700-A AC/DC24
48 G3RV-SR700-A AC/DC48
AC 100 G3RV-SR700-A AC100
110 G3RV-SR700-A AC110
200 G3RV-SR700-A AC200
230 G3RV-SR700-A AC230
DC 12 G3RV-SR700-AL DC12
24 G3RV-SR700-AL DC24
AC/DC 24 G3RV-SR700-AL AC/DC24
48 G3RV-SR700-AL AC/DC48
AC 100 G3RV-SR700-AL AC100
110 G3RV-SR700-AL AC110
200 G3RV-SR700-AL AC200
230

G3RV-SR700-AL AC230

註. 未販賣單品插座。

更換用固態繼電器

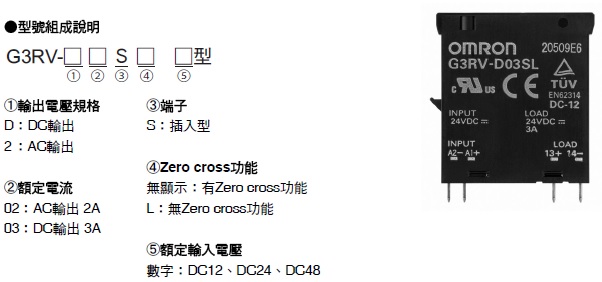

型號組成說明

G3RV-SR 種類 6

種類

絕緣方式 動作顯示 輸出(SSR) Zero cross功能 額定輸出負載* 額定輸入電壓(底座) 型號 適用型號
觸發三極管
(Photo-triac)
有(綠) AC 2A
(AC100 ~ 240V時)
DC12V G3RV-202S DC12 G3RV-SR700/500-A DC12V
DC24V G3RV-202S DC24 G3RV-SR700/500-A DC24V
AC/DC24V G3RV-SR700/500-A AC/DC24V
AC/DC48V G3RV-202S DC48 G3RV-SR700/500-A AC/DC48V
AC100V G3RV-SR700/500-A AC100V
AC110V G3RV-SR700/500-A AC110V
AC200V G3RV-SR700/500-A AC200V
AC230V G3RV-SR700/500-A AC230V
DC12V G3RV-202SL DC12 G3RV-SR700/500-AL DC12V
DC24V G3RV-202SL DC24 G3RV-SR700/500-AL DC24V
AC/DC24V G3RV-SR700/500-AL AC/DC24V
AC/DC48V G3RV-202SL DC48 G3RV-SR700/500-AL AC/DC48V
AC100V G3RV-SR700/500-AL AC100V
AC110V G3RV-SR700/500-AL AC110V
AC200V G3RV-SR700/500-AL AC200V
AC230V G3RV-SR700/500-AL AC230V
光伏輸出
光耦合器
(Photovoltaic coupler)
DC 3A
(DC5 ~ 24V時)
DC12V G3RV-D03SL DC12 G3RV-SR700/500-D DC12V
DC24V G3RV-D03SL DC24 G3RV-SR700/500-D DC24V
AC/DC24V G3RV-SR700/500-D AC/DC24V
AC/DC48V G3RV-D03SL DC48 G3RV-SR700/500-D AC/DC48V
AC100V G3RV-SR700/500-D AC100V
AC110V G3RV-SR700/500-D AC110V
AC200V G3RV-SR700/500-D AC200V
AC230V G3RV-SR700/500-D AC230V

選購品(另售)

短路棒

外觀
間距 極數
顏色
型號*1 最低訂購單位(個) 最大通電電流
3507_lu_3
6.2 mm 2 紅(R)、
藍(S)、黃(Y)
PYDN-6.2-020[] 10 32 A
3 PYDN-6.2-030[]
4 PYDN-6.2-040[]
10 PYDN-6.2-100[]
20 PYDN-6.2-200[]


註. 相鄰的底座必須以跳線方式配線。
*1. 型號的[]內所示為被覆層顏色之對應符號。[]顏色選擇:R =紅、S =藍、Y =黃

標籤

外觀
型號
最小訂購單位(張)
(每1張的數量)
3507_lu_4

XW5Z-P2.5LB1 *

XW5Z-P2.5LB2

5
(1 張/72pcs)




*2017年後生產者皆可使用。

分離板

外觀
型號
3507_lu_5
XW5Z-EP12

PLC介面模組

外觀
I/O
分類
連接方式 共用處理
適用機種 * 型號
3507_lu_6
輸入用
Push-In
PNP G2RV-SR500-AP P2RVC-8-I-5-1
NPN P2RVC-8-I-5
螺絲端子
PNP G2RV-SR700-AP P2RVC-8-I-7-1
輸出用 Push-In PNP G2RV-SR500
G2RV-SR501
G3RV-SR500
P2RVC-8-O-5-1
NPN P2RVC-8-O-5
螺絲端子 PNP G2RV-SR700
G2RV-SR701
G3RV-SR700
P2RVC-8-O-7-1

*使用前請務必以本書所示之適用機型進行確認。請勿使用上表以外的組合。

軌道安裝用品

外觀
種類 型號
最低訂購單位(個)
3507_lu_7
支撐鋁軌 1 m PFP-100N -
0.5 m PFP-50N
3507_lu_8
端板* PFP-M 10
3507_lu_9
間隔板
PFP-S



*安裝鋁軌時,需使用端板(PFP-M型)。

對應纜線


產品名稱
外觀
纜線長度
L (mm)
型號
支援機型
多線纜線
P2RV-A[]C
8點輸入/
輸出用
3507_lu_10
1,000 P2RV-A100C 各種裝置
2,000 P2RV-A200C
3,000 P2RV-A300C
5,000 P2RV-A500C

歐姆龍產品專用PLC連接線

附接頭型纜線
(1對4)
P2RV-4-[]C

32點輸出用 3507_lu_11
1,000 P2RV-4-100C MIL接頭型PLC I/O模組(1對4)
CJ1W-OD232/OD262等裝置
2,000 P2RV-4-200C
3,000 P2RV-4-300C
5,000 P2RV-4-500C

歐姆龍產品專用PLC連接線

附接頭型纜線
(1對4)
P2RV-4-[]IMC

32點輸入用 3507_lu_12
1,000 P2RV-4-100IMC

MIL接頭型PLC I/O模組(1對4)
CJ1W-ID232/ID262等裝置

*1

2,000 P2RV-4-200IMC
3,000 P2RV-4-300IMC
5,000 P2RV-4-500IMC

歐姆龍產品專用PLC連接線

附接頭型纜線
(1對4)
P2RV-4-[]IFC

32點輸入用 3507_lu_13
1,000 P2RV-4-100IFC

FUJITSU接頭型PLC I/O模組(1對4)
CJ1W-ID231/ID261等裝置

*2

2,000 P2RV-4-200IFC
3,000 P2RV-4-300IFC
5,000 P2RV-4-500IFC

歐姆龍產品專用PLC連接線

附接頭型纜線
(1對1)
P2RV-A[]C-OMR GRT1

8點輸出用 3507_lu_14
500 P2RV-A050C-OMR GRT1 Slice I/O模組(1對1)
輸入用:GRT1-ID8-1
輸出用:GRT1-OD8-1
1,000 P2RV-A100C-OMR GRT1
8點輸入用 500 P2RV-A050IC-OMR GRT1
1,000 P2RV-A100IC-OMR GRT1

歐姆龍產品專用PLC連接線

附接頭型纜線
(1對1)
P2RV-A[]C-OMR NX

8點輸出用 3507_lu_15
500 P2RV-A050C-OMR NX 帶電晶免螺絲夾接端子台型
PLC I/O模組(1對1)
輸入用:NX-ID4442
輸出用:NX-OD4256
1,000 P2RV-A100C-OMR NX
8點輸入用 500 P2RV-A050IC-OMR NX
1,000 P2RV-A100IC-OMR NX
Schneider製PLC連接線
P2RV-[]C-SCH-[]
32點
輸入用
3507_lu_16
500 P2RV-050C-SCH-A 連接Schneider製PLC (32點接頭型)
(1對4)
輸入用:140 DDI 353 00
輸出用:140 DDO 353 00
1,000 P2RV-100C-SCH-A
2,000 P2RV-200C-SCH-A
3,000 P2RV-300C-SCH-A
5,000 P2RV-500C-SCH-A
32點
輸出用
500 P2RV-050C-SCH-B
1,000 P2RV-100C-SCH-B
2,000 P2RV-200C-SCH-B
3,000 P2RV-300C-SCH-B
5,000 P2RV-500C-SCH-B
16點
輸入用
3507_lu_17
500 P2RV-050C-SCH-C 連接Schneider製PLC (16點接頭型)
(1對2)
輸入用:BMX DDI 1602
輸出用:BMX DDO 1602
1,000 P2RV-100C-SCH-C
2,000 P2RV-200C-SCH-C
3,000 P2RV-300C-SCH-C
5,000 P2RV-500C-SCH-C
16點
輸出用
500 P2RV-050C-SCH-D
1,000 P2RV-100C-SCH-D
2,000 P2RV-200C-SCH-D
3,000 P2RV-300C-SCH-D
5,000 P2RV-500C-SCH-D
Siemens製PLC連接線
P2RV-[]C-SIM-[]
32點
輸入用
3507_lu_18
500 P2RV-050C-SIM-A 連接Siemens製PLC (32點接頭型)
(1對4)
輸入用:6ES7 321-1BL00-0AA0
輸出用:6ES7 322-1BL00-0AA0
1,000 P2RV-100C-SIM-A
2,000 P2RV-200C-SIM-A
3,000 P2RV-300C-SIM-A
5,000 P2RV-500C-SIM-A
32點
輸出用
500 P2RV-050C-SIM-B
1,000 P2RV-100C-SIM-B
2,000 P2RV-200C-SIM-B
3,000 P2RV-300C-SIM-B
5,000 P2RV-500C-SIM-B
16點
輸入用
3507_lu_19
500 P2RV-050C-SIM-C 連接Siemens製PLC (16點接頭型)
(1對2)
輸入用:6ES7 321-1BH02-0AA0
1,000 P2RV-100C-SIM-C
2,000 P2RV-200C-SIM-C
3,000 P2RV-300C-SIM-C
5,000 P2RV-500C-SIM-C
32點
輸入用
3507_lu_20
500 P2RV-050C-SIM-D 連接Siemens製PLC (32點接頭型)
(1對4)
輸入用:6ES7 421-1BL-0AA0
輸出用:6ES7 422-1BL-0AA0
1,000 P2RV-100C-SIM-D
2,000 P2RV-200C-SIM-D
3,000 P2RV-300C-SIM-D
5,000 P2RV-500C-SIM-D
32點
輸出用
500 P2RV-050C-SIM-E
1,000 P2RV-100C-SIM-E
2,000 P2RV-200C-SIM-E
3,000 P2RV-300C-SIM-E
5,000 P2RV-500C-SIM-E

*1. 連接CJ1W-ID232/ID262型(以及同等的端子配置模組)時,PLC介面模組請使用P2RVC-8-I-□-1 (PNP)型。
*2. 連接CJ1W-ID231/ID261型(以及同等的端子配置模組)時,PLC介面模組請使用P2RVC-8-I-□-1 (PNP)型。
