G2RV-SR

輕薄型I/O繼電器

G2RV-SR

全球通用標準尺寸、寬度6.2mm薄型 I/O繼電器、薄型I/O固態繼電器

(單位:mm)

薄型繼電器+底座

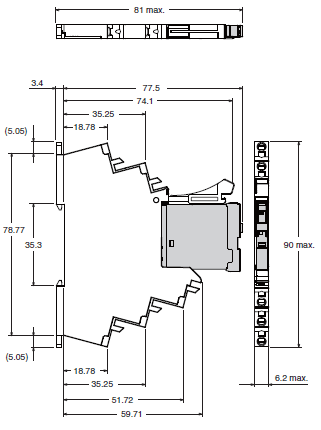

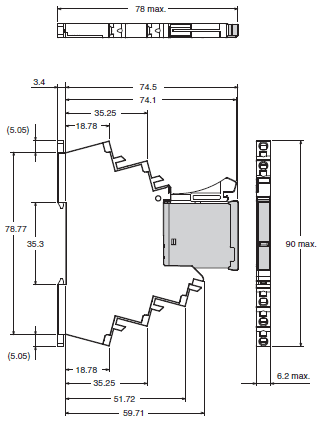

Push-In Plus端子台

無閂鎖桿(測試按鈕)
G2RV-SR500型
G2RV-SR500-AP型

G2RV-SR 外觀尺寸 2

註. 有關建議歐式端子、工具、線種、線徑,請參閱第23頁的 「3.建議歐式端子、工具」。

附閂鎖桿(測試按鈕)
G2RV-SR501型

G2RV-SR 外觀尺寸 4

註. 有關建議歐式端子、工具、線種、線徑,請參閱第23頁的 「3.建議歐式端子、工具」。

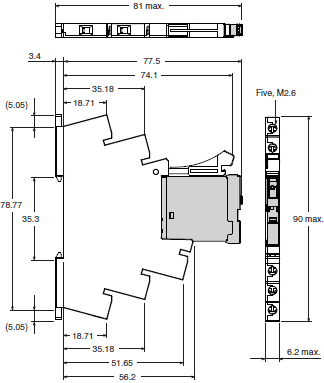

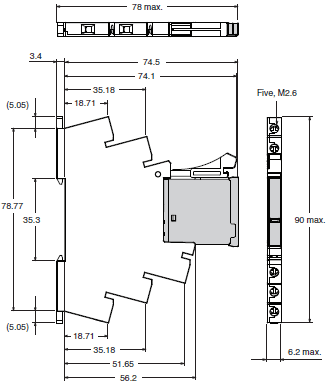

螺絲端子

無閂鎖桿(測試按鈕)
G2RV-SR700型
G2RV-SR700-AP型

G2RV-SR 外觀尺寸 7

註. 有關建議歐式端子、工具、線種、線徑,請參閱第23頁的 「3.建議歐式端子、工具」。

附閂鎖桿(測試按鈕)
G2RV-SR701型

G2RV-SR 外觀尺寸 9

註. 有關建議歐式端子、工具、線種、線徑,請參閱第23頁的 「3.建議歐式端子、工具」。

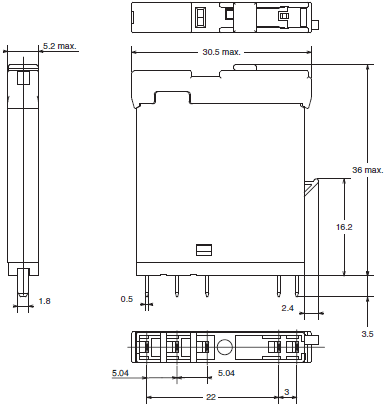

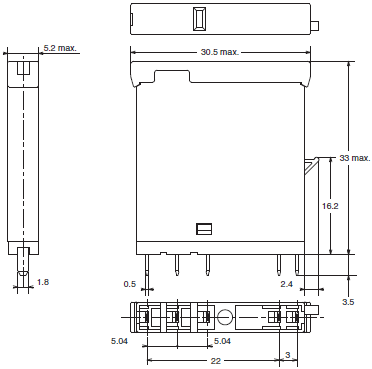

更換用繼電器

無閂鎖桿(測試按鈕)
G2RV-1-S-G型
G2RV-1-S-AP-G型

G2RV-SR 外觀尺寸 12

附閂鎖桿(測試按鈕)
G2RV-1-SI-G型

G2RV-SR 外觀尺寸 13

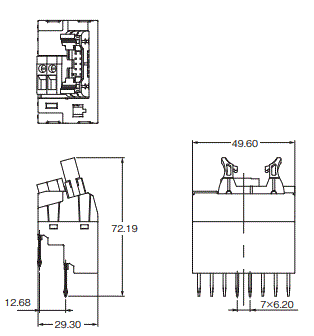

共通選購品(另售)

PLC介面模組

Push-In
P2RVC-8-I-5(-1)型
P2RVC-8-O-5(-1)型

G2RV-SR 外觀尺寸 16

螺絲端子
P2RVC-8-I-7-1型
P2RVC-8-O-7-1型

G2RV-SR 外觀尺寸 17

PLC介面模組以外

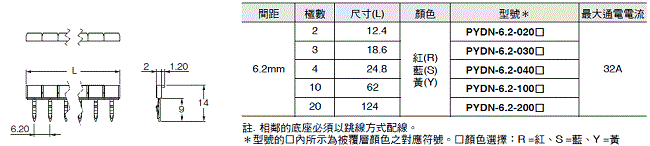

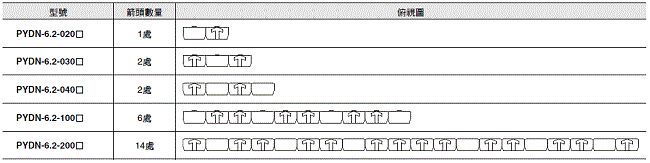

短路棒
PYDN-6.2-□□型(6.2mm)

G2RV-SR 外觀尺寸 19

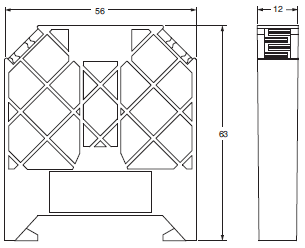

分離板
XW5Z-EP12型

G2RV-SR 外觀尺寸 20
