G2RV-SR

輕薄型I/O繼電器

G2RV-SR

全球通用標準尺寸、寬度6.2mm薄型 I/O繼電器、薄型I/O固態繼電器


‣推薦替代型號查詢

此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

相關資訊

更新日期 2024年4月12日

型號構成

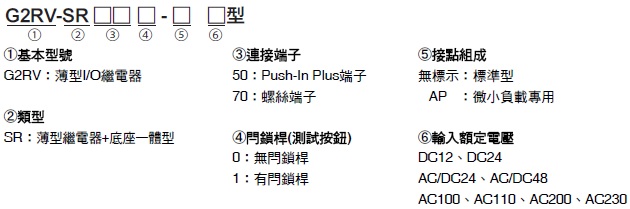

型號組成說明

G2RV-SR 種類 2

種類

連接端子 接點組成 閂鎖桿(測試按鈕) 輸入額定電壓(V) 型號
Push-In Plus端子 標準型 無 DC 12 G2RV-SR500 DC12
24 G2RV-SR500 DC24
AC/DC 24 G2RV-SR500 AC/DC24
48 G2RV-SR500 AC/DC48
AC 100 G2RV-SR500 AC100
110 G2RV-SR500 AC110
200 G2RV-SR500 AC200
230 G2RV-SR500 AC230
有 DC 24 G2RV-SR501 DC24
AC/DC 24 G2RV-SR501 AC/DC24
微小負載專用 無 DC 12 G2RV-SR500-AP DC12
24 G2RV-SR500-AP DC24
AC/DC 24 G2RV-SR500-AP AC/DC24
48 G2RV-SR500-AP AC/DC48
AC 100 G2RV-SR500-AP AC100
110 G2RV-SR500-AP AC110
200 G2RV-SR500-AP AC200
230 G2RV-SR500-AP AC230
螺絲端子 標準型 無 DC 12 G2RV-SR700 DC12
24 G2RV-SR700 DC24
AC/DC 24 G2RV-SR700 AC/DC24
48 G2RV-SR700 AC/DC48
AC 100 G2RV-SR700 AC100
110 G2RV-SR700 AC110
200 G2RV-SR700 AC200
230 G2RV-SR700 AC230
有 DC 24 G2RV-SR701 DC24
AC/DC 24 G2RV-SR701 AC/DC24
微小負載專用 無 DC 12 G2RV-SR700-AP DC12
24 G2RV-SR700-AP DC24
AC/DC 24 G2RV-SR700-AP AC/DC24
48 G2RV-SR700-AP AC/DC48
AC 100 G2RV-SR700-AP AC100
110 G2RV-SR700-AP AC110
200 G2RV-SR700-AP AC200
230 G2RV-SR700-AP AC230

註. 未販賣單品插座。

更換用繼電器

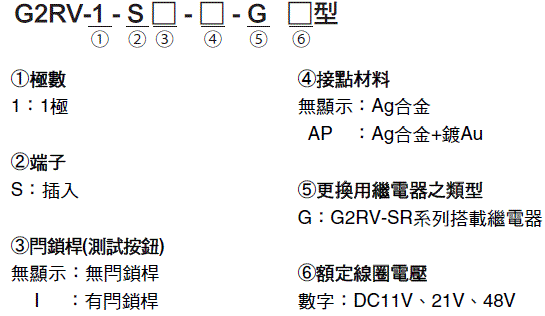

型號組成說明

G2RV-SR 種類 5

種類

類型 閂鎖桿(測試按鈕) 額定線圈電壓(V) 型號 適用型號
標準型 無 DC 11 G2RV-1-S-G DC11 G2RV-SR700/500 DC12V
21 G2RV-1-S-G DC21 G2RV-SR700/500 DC24V
G2RV-SR700/500 AC/DC24V
48 G2RV-1-S-G DC48 G2RV-SR700/500 AC/DC48V
G2RV-SR700/500 AC100V
G2RV-SR700/500 AC110V
G2RV-SR700/500 AC200V
G2RV-SR700/500 AC230V
有 DC 21 G2RV-1-SI-G DC21 G2RV-SR701/501 DC24V
G2RV-SR701/501 AC/DC24V
微小負載專用 無 DC 11 G2RV-1-S-AP-G DC11 G2RV-SR700/500-AP DC12V
21 G2RV-1-S-AP-G DC21 G2RV-SR700/500-AP DC24V
G2RV-SR700/500-AP AC/DC24V
48 G2RV-1-S-AP-G DC48 G2RV-SR700/500-AP AC/DC48V
G2RV-SR700/500-AP AC100V
G2RV-SR700/500-AP AC110V
G2RV-SR700/500-AP AC200V
G2RV-SR700/500-AP AC230V

註. 輕巧型Ｉ/Ｏ繼電器會在插座裡減壓，因此輸入的額定電壓與交換用繼電器的額定線圈電壓不同。

選購品（另售）

短路棒

外觀
間距 極數
顏色
型號*1 最低訂購單位(個) 最大通電電流
3508_lu_3
6.2 mm 2 紅(R)、
藍(S)、黃(Y)		 PYDN-6.2-020[] 10 32 A
3 PYDN-6.2-030[]
4 PYDN-6.2-040[]
10 PYDN-6.2-100[]
20 PYDN-6.2-200[]


註. 相鄰的底座必須以跳線方式配線。
＊1. 型號的[]內所示為被覆層顏色之對應符號。[]顏色選擇：R =紅、S =藍、Y =黃

標籤

外觀
型號
最小訂購單位(張)
(每1張的數量)
3508_lu_4

XW5Z-P2.5LB1 *

XW5Z-P2.5LB2

 5
(1 張/72pcs)



＊2017年後生產者皆可使用。

分離板

外觀
型號
3508_lu_5
XW5Z-EP12

PLC介面模組

外觀
I/O
分類
連接方式 共用處理
適用機種 ＊ 型號
3508_lu_6
輸入用
Push-In
PNP G2RV-SR500-AP P2RVC-8-I-5-1
NPN P2RVC-8-I-5
螺絲端子
PNP G2RV-SR700-AP P2RVC-8-I-7-1
輸出用 Push-In PNP G2RV-SR500
G2RV-SR501
G3RV-SR500		 P2RVC-8-O-5-1
NPN P2RVC-8-O-5
螺絲端子 PNP G2RV-SR700
G2RV-SR701
G3RV-SR700		 P2RVC-8-O-7-1

＊使用前請務必以本書所示之適用機型進行確認。請勿使用上表以外的組合。

軌道安裝用品

外觀
種類 型號
最低訂購單位(個)
3508_lu_7
支撐鋁軌 1 m PFP-100N -
0.5 m PFP-50N
3508_lu_8
端板＊ PFP-M 10
3508_lu_9
間隔板
PFP-S



*安裝鋁軌時，需使用端板(PFP-M型)。

對應纜線


產品名稱
外觀
纜線長度
L (mm)		 型號
支援機型
多線纜線
P2RV-A[]C		 8點輸入/
輸出用		 3508_lu_10
1,000 P2RV-A100C 各種裝置
2,000 P2RV-A200C
3,000 P2RV-A300C
5,000 P2RV-A500C

歐姆龍產品專用PLC連接線

附接頭型纜線
(1對4)
P2RV-4-[]C

 32點輸出用 3508_lu_11
1,000 P2RV-4-100C MIL接頭型PLC I/O模組(1對4)
CJ1W-OD232/OD262等裝置
2,000 P2RV-4-200C
3,000 P2RV-4-300C
5,000 P2RV-4-500C

歐姆龍產品專用PLC連接線

附接頭型纜線
(1對4)
P2RV-4-[]IMC

 32點輸入用 3508_lu_12
1,000 P2RV-4-100IMC

MIL接頭型PLC I/O模組(1對4)
CJ1W-ID232/ID262等裝置

＊1
2,000 P2RV-4-200IMC
3,000 P2RV-4-300IMC
5,000 P2RV-4-500IMC

歐姆龍產品專用PLC連接線

附接頭型纜線
(1對4)
P2RV-4-[]IFC

 32點輸入用 3508_lu_13
1,000 P2RV-4-100IFC

FUJITSU接頭型PLC I/O模組(1對4)
CJ1W-ID231/ID261等裝置

＊2

2,000 P2RV-4-200IFC
3,000 P2RV-4-300IFC
5,000 P2RV-4-500IFC

歐姆龍產品專用PLC連接線

附接頭型纜線
(1對1)
P2RV-A[]C-OMR GRT1

 8點輸出用 3508_lu_14
500 P2RV-A050C-OMR GRT1 Slice I/O模組(1對1)
輸入用：GRT1-ID8-1
輸出用：GRT1-OD8-1
1,000 P2RV-A100C-OMR GRT1
8點輸入用 500 P2RV-A050IC-OMR GRT1
1,000 P2RV-A100IC-OMR GRT1

歐姆龍產品專用PLC連接線

附接頭型纜線
(1對1)
P2RV-A[]C-OMR NX

 8點輸出用 3508_lu_15
500 P2RV-A050C-OMR NX 帶電晶免螺絲夾接端子台型
PLC I/O模組(1對1)
輸入用：NX-ID4442
輸出用：NX-OD4256
1,000 P2RV-A100C-OMR NX
8點輸入用 500 P2RV-A050IC-OMR NX
1,000 P2RV-A100IC-OMR NX
Schneider製PLC連接線
P2RV-[]C-SCH-[]		 32點
輸入用		 3508_lu_16
500 P2RV-050C-SCH-A 連接Schneider製PLC (32點接頭型)
(1對4)
輸入用：140 DDI 353 00
輸出用：140 DDO 353 00
1,000 P2RV-100C-SCH-A
2,000 P2RV-200C-SCH-A
3,000 P2RV-300C-SCH-A
5,000 P2RV-500C-SCH-A
32點
輸出用		 500 P2RV-050C-SCH-B
1,000 P2RV-100C-SCH-B
2,000 P2RV-200C-SCH-B
3,000 P2RV-300C-SCH-B
5,000 P2RV-500C-SCH-B
16點
輸入用		 3508_lu_17
500 P2RV-050C-SCH-C 連接Schneider製PLC (16點接頭型)
(1對2)
輸入用：BMX DDI 1602
輸出用：BMX DDO 1602
1,000 P2RV-100C-SCH-C
2,000 P2RV-200C-SCH-C
3,000 P2RV-300C-SCH-C
5,000 P2RV-500C-SCH-C
16點
輸出用		 500 P2RV-050C-SCH-D
1,000 P2RV-100C-SCH-D
2,000 P2RV-200C-SCH-D
3,000 P2RV-300C-SCH-D
5,000 P2RV-500C-SCH-D
Siemens製PLC連接線
P2RV-[]C-SIM-[]		 32點
輸入用		 3508_lu_18
500 P2RV-050C-SIM-A 連接Siemens製PLC (32點接頭型)
(1對4)
輸入用：6ES7 321-1BL00-0AA0
輸出用：6ES7 322-1BL00-0AA0
1,000 P2RV-100C-SIM-A
2,000 P2RV-200C-SIM-A
3,000 P2RV-300C-SIM-A
5,000 P2RV-500C-SIM-A
32點
輸出用		 500 P2RV-050C-SIM-B
1,000 P2RV-100C-SIM-B
2,000 P2RV-200C-SIM-B
3,000 P2RV-300C-SIM-B
5,000 P2RV-500C-SIM-B
16點
輸入用		 3508_lu_19
500 P2RV-050C-SIM-C 連接Siemens製PLC (16點接頭型)
(1對2)
輸入用：6ES7 321-1BH02-0AA0
1,000 P2RV-100C-SIM-C
2,000 P2RV-200C-SIM-C
3,000 P2RV-300C-SIM-C
5,000 P2RV-500C-SIM-C
32點
輸入用		 3508_lu_20
500 P2RV-050C-SIM-D 連接Siemens製PLC (32點接頭型)
(1對4)
輸入用：6ES7 421-1BL-0AA0
輸出用：6ES7 422-1BL-0AA0
1,000 P2RV-100C-SIM-D
2,000 P2RV-200C-SIM-D
3,000 P2RV-300C-SIM-D
5,000 P2RV-500C-SIM-D
32點
輸出用		 500 P2RV-050C-SIM-E
1,000 P2RV-100C-SIM-E
2,000 P2RV-200C-SIM-E
3,000 P2RV-300C-SIM-E
5,000 P2RV-500C-SIM-E

＊1. 連接CJ1W-ID232/ID262型（以及同等的端子配置模組）時，PLC介面模組請使用P2RVC-8-I-□-1 （PNP）型。
＊2. 連接CJ1W-ID231/ID261型（以及同等的端子配置模組）時，PLC介面模組請使用P2RVC-8-I-□-1 （PNP）型。
