（單位：mm）
NYP
工業電腦平台 NY系列 工業控制平板電腦
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2025年1月20日

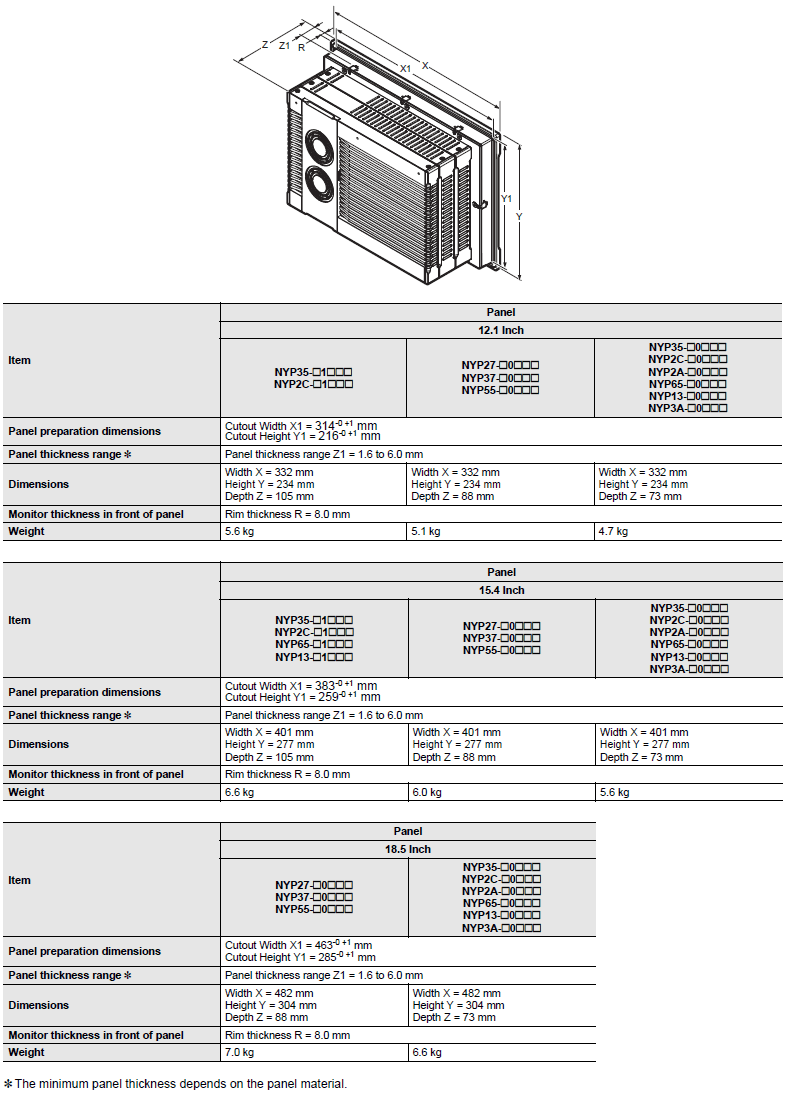

外觀尺寸
| 項目 | 型號規格 | ||||||
|---|---|---|---|---|---|---|---|
| 12.1吋 | 15.4吋 | 18.5吋 | |||||
| NYP17-[][][][][]
NYP25-[][][][][] NYP1C-[][][][][] |
NYP35-[]1[][][]
NYP2C-[]1[][][] |
NYP35-[]0[][][]
NYP2C-[]0[][][] NYP2A-[]0[][][] |
NYP17-[][][][][]
NYP25-[][][][][] NYP1C-[][][][][] |
NYP35-[]1[][][]
NYP2C-[]1[][][] |
NYP35-[]0[][][]
NYP2C-[]0[][][] NYP2A-[]0[][][] |
NYP35-[]0[][][]
NYP2C-[]0[][][] NYP2A-[]0[][][] |
|
| 面板切割尺寸 | 埋入孔寬 X1 = 314-0 +1mm
埋入孔高 Y1 = 216-0 +1mm |
埋入孔寬 X1 = 383-0 +1mm
埋入孔高 Y1 = 259-0 +1mm |
埋入孔寬 X1 = 463-0 +1mm
埋入孔高 Y1 = 285-0 +1mm |
||||
| 面板的厚度範圍 ＊ | 面板的厚度範圍 Z1 = 1.6～6.0mm | ||||||
| 外觀尺寸 | 寬 X=332mm
高 Y=234mm 深 Z=121mm |
寬 X=332mm
高 Y=234mm 深 Z=105mm |
寬 X=332mm
高 Y=234mm 深 Z=71mm |
寬 X=401mm
高 Y=277mm 深 Z=121mm |
寬 X=401mm
高 Y=277mm 深 Z=105mm |
寬 X=401mm
高 Y=277mm 深 Z=71mm |
寬 X=481mm
高 Y=303mm 深 Z=71mm |
| 監控器的 面板表面厚度 | 邊緣厚度 R = 8.0mm | ||||||
| 重量 | 6.1kg | 5.6kg | 4.7kg | 7.2kg | 6.6kg | 5.6kg | 6.6kg |
＊面板最小厚度依面板材料而異。
