性能規格

項目 NYP17- [][][][][] NYP25- [][][][][] *4 NYP1C- [][][][][] *4 NYP35- []1[][][] NYP2C- []1[][][] NYP35- []0[][][] NYP2C- []0[][][] NYP2A- []0[][][]
主系統 CPU CPU類型 Intel®CoreTM i7-4700EQ Intel® CoreTM i5-4300U Intel® Celeron® Processor 2980U Intel® Core™ i5-7300U Intel® Celeron® Processor 3965U Intel® Core™ i5-7300U Intel® Celeron® Processor 3965U Intell® Atoml® Processor x5-E3940
核心數/執行緒數 4/8 2/4 2/2 2/4 2/2 2/4 2/2 4/4
處理器、
基礎動作頻率
2.4GHz 1.9GHz 1.6GHz 2.6GHz 2.2GHz 2.6GHz 2.2GHz 1.6GHz
利用渦輪
加速時的最大頻率
3.4GHz 2.9GHz - 3.5GHz - 3.5GHz - 1.8GHz
快取記憶體 6MB 3MB 2MB 3MB 2MB 3MB 2MB 2MB
冷卻方式 主動冷卻 (風扇) 被動冷卻 (無風扇)
記憶體 記憶體容量*1 4GB、8GB或16GB 2GB、4GB、 8GB或16GB 2GB、4GB、 8GB或16GB 4GB或8GB 4GB或8GB 8GB或 16GB 4GB或8GB 2GB、4GB 或8GB
記憶體類型 DDR3L (non ECC) DDR4 (non ECC) DDR4 (non ECC) DDR3L (non ECC)
Trusted platform module (TPM) 可使用
圖形控制器 Intel® HD Graphics。最多2個獨立畫面。
Intel® HD Graphics 4600 Intel® HD Graphics 4400 Intel® HD Graphics Intel® HD Graphics 620 Intel® HD Graphics 610 Intel® HD Graphics 620 Intel® HD Graphics 610 Intel® HD Graphics 500
監視器
作業系統 Windows OS Windows Embedded Standard 7 - 32位元版 Windows Embedded Standard 7 - 64位元版 Windows 10 IoT Enterprise 2016 LTSB - 64位元版 Windows 10 IoT Enterprise 2016 LTSB - 64位元版 Windows 10 IoT Enterprise 2016 LTSB - 64位元版 Windows 10 IoT Enterprise 2019 LTSC - 64位元版
即時OS -
儲存裝置 驅動器 *1 傳統硬碟 •320GB、500GB或1TB 序列ATA 3.0 •320GB 序列ATA 3.0
固態硬碟 SLC •32GB或64GB機種 序列ATA 3.1 •64GB 序列ATA 3.1
MLC •128GB 序列ATA 3.1 •64GB、128GB、256GB 序列ATA 3.1
磁碟機機架 (HDD/SSD)*2

2 2 1 2 2 CFast slot CFast slot CFast slot
接頭 電源接頭 DC24V
I/O接頭 輸入×2 (電源ON/OFF輸入及UPS模式輸入)及輸出×1 (工業控制平板電腦的電源狀態輸出)
USB2.0 標準 A型 可使用連接埠數量 2
最大電流 500mA
最大纜線長 5m
USB3.0 標準 A型 可使用連接埠數量 2
最大電流 900mA
最大纜線長 3m
Ethernet 連接接頭 可使用連接埠數量 3
實體層 10BASE-T、100BASE-TX、1000BASE-T
DVI接頭 視訊介面 數位或類比 數位專用
解析度 最高1920×1200像素、60Hz
DVI纜線最大長度 依連接的監控器種類與解析度而異
選購品接頭 (擇一) RS-232C 標準D子9針接頭
DVI-D 視訊介面 數位專用
解析度 最高1920×1200像素、60Hz
DVI纜線最大長度 依連接的監控器種類與解析度而異
NY Monitor Link 視訊介面 數位專用
解析度 最高1280×800像素、60Hz
接頭類型 RJ45
建議纜線、 纜線最長長度 S/FTP, Cat.6A, 100m
USB最快速度 280 Mbps
PCIe卡插槽 結構內容 支援Gen3×4 (4條) 支援Gen2×1 (1條) 支援Gen3×2 (2條)
介面卡高度 標準,4.20吋 (106.7mm)*3
介面卡長度 一半,6.6吋 (167.65mm)
電池 型號 CJ1W-BAT01 不可更換
壽命 5年 25℃ 10年 40℃
風扇
模組
型號 NY000-AF00 無風扇
壽命 在溫度40℃、 濕度15~65%RH、 連續動作下壽命為 70,000小時 -
LED 依PWR、ERR、 HDD、 RUN

*1. 請注意,並非備有所有組合的型號。詳情請洽詢本公司業務人員。
*2. 型號支援1至2台驅動器。
*3. 不支援2.536吋(64.4mm) Low profile卡。
*4. 新用戶建議使用新一代CPU。

螢幕規格

項目 型號規格
12.1吋 15.4吋 18.5吋
顯示面板 *1 顯示面板 TFT LCD
螢幕尺寸 12.1吋 15.4吋 18.5吋
表面處理 反眩光處理
表面硬度 莫氏硬度5~6
解析度 1,280×800像素、60Hz 1,920×1,080像素、60Hz
顯示顏色 16,770,000色
有效顯示區域 261×163mm (橫×縱) 331×207mm (橫×縱) 409×230mm (橫×縱)
視野角 左:60°、右:60°、上:60°、下:60° 左:89°、右:89°、上:89°、下:89°
壽命 50,000小時以上*2
亮度調整 200 level*3
觸控 技術 投射式電容 (投影型電容式)
解析度 觸控精確度1.5% (4~5mm)
多點觸控 最多可同時觸控5點
功能 檢測水滴*4、防手掌誤觸*5、手套*6
壽命 50,000,000次以上
EMC EMC 抗擾狀態在容許範圍時,可進行正確的觸控面板操作。

*1. 顯示部上有一些顯示不良像素。亮點、黑點在10個像素以內(無3個連續點)的基準範圍內時,不算異常。
*2. 於室內溫度、室內溼度下使用至亮度減半的估計時間。若於高溫環境中使用,壽命將大幅縮短。
*3. 亮度設定過暗時,畫面可能閃爍或因過暗而不易閱覽。
*4. 檢測到水滴時,不能使用觸控功能。
*5. 檢測出手掌時,忽略該部位。
*6. 即使戴上手套仍可操作觸控面板。正式運轉前請先確認可否正常操作。

電氣規格

項目 NYP17- [][][][][] NYP25- [][][][][] NYP1C- [][][][][] NYP35- []1[][][] NYP2C- []1[][][] NYP35- []0[][][] NYP2C- []0[][][] NYP2A- []0[][][]
CPU類型 Intel®
Core™
i7-4700U
Intel®
Core™
i5-4300U
Intel®
Celeron®
Processor
2980U
Intel®
Core™
i5-7300U
Intel®
Celeron®
Processor
3965U
Intel®
Core™
i5-7300U
Intel®
Celeron®
Processor
3965U
Intel®
Atom®
Processor
x5-E3940
額定電源電壓 DC24V、不絕緣
容許電源電壓範圍 DC20.4~28.8V
接地方法 D類接地 (第3種接地)
湧入電流 DC24V時12A以下/6ms (常溫下冷開機時)
過電流種類 II類:符合JIS B3502、IEC61131-2
EMC抑制程度 IEC 61131-2:zone B
RTC精確度 環境溫度55℃:月差-3.5~+0.5分 環境溫度25℃:月差-1.5~+1.5分 環境溫度0℃:月差-3~+1分
電源按鈕壽命 10萬次
電池壽命 25℃ 下5年 (CJ1W-BAT01型電池) 40℃ 下10年
風扇壽命 40℃ 下連續 運轉8年 - - - - - - -
消耗電力 *1 最大消耗電力 (包含驅動器與增設部分)
132W 93W 84W 84W 66W 76W 99W *2 58W 80W *2 57W 79W *2
最大消耗電力 (除驅動器與增設部分)
99W 70W 63W 61W 43W 61W 84W *2 43W 65W *2 42W 64W *2
驅動器 HDD 320GB 2W -
HDD 500GB 2W -
HDD 1TB 2W -
SSD SLC 32GB 2W -
SSD SLC 64GB 2W -
SSD MLC 128GB 2W -
SSD MLC 500GB 2W -
CFast MLC 64GB - 1W
CFast MLC 128GB - 1W
CFast MLC 256GB - 1W
增設部分 USB 最大14W ((5V時、2×500mA)+ (5V時、2×900mA))
PCIe 15W以下 5W以下 5W以下 5W以下 5W以下 -

註. 詳情請參閱 「NY系列 工業控制平板電腦 用戶手冊」。
 *1. 總消耗電力為合計安裝於工業控制平板電腦中全部機器的消耗電力。
 *2. 上:12.1吋及15.4吋機種、下:18.5吋機種

在與工業控制平板電腦連接時,為保證UPS S8BA型的動作,必須使用指定的UPS與電源組合。

項目 NYP17 NYP25/NYP1C/NYP35/NYP2C/NYP2A
最小電源要件 電源 240W 120W
UPS 240W 120W

搭載Intel® Core™ i5-4300U CPU或Intel® Celeron® 2980U CPU之工業控制平板電腦所需的電源規格
項目 項目最小電源要件
電源 120 W
UPS 240 W

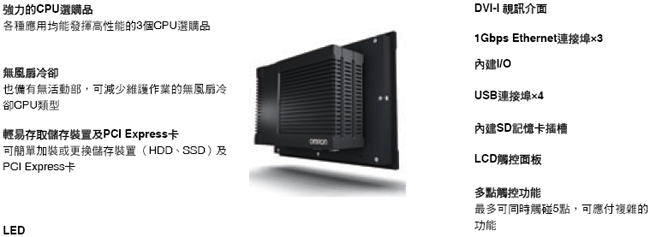

構件與功能

歐姆龍工業電腦平台的目標為技術人員可自由活用進化的ICT技術,一次開發出更好、更快、更安全的裝置及設備。

工業控制平板電腦依據歐姆龍的品質基準,設計成可支援產業用途所需的高穩固性及可靠性。

NYP 額定/性能 9

一般環境規格

項目 規格
使用環境 使用環境溫度 *1 0~55℃
保存環境溫度 *1 -20~70℃
使用環境濕度 *1 10~90%RH (不可結露)
保存環境濕度 *1 10~90%RH (不可結露)
使用周圍環境 不可有腐蝕性氣體
使用標高 2,000m以下
耐雜訊性 (動作中) 符合IEC 61000-4-4規格,2kV (電源線)
耐振動 (動作中) 符合IEC 60068-2-6規格 搭載SSD的平板電腦時:5~8.4Hz (振幅3.5mm、8.4~150Hz、9.8m/s2、X、Y、Z 各方向10次) 搭載HDD的平板電腦時,耐振動性依安裝方向而異。*2
耐衝擊 (動作中) 符合IEC 60028-2-27規格 147m/s2 (X、Y、Z各方向3次)
安裝方法 面板安裝
保護構造 監控器的前面:IP65 *3
污染度 2以下:符合JIS B3502、IEC61131-2
適合規格 *4 支援EU指令:EMC指令 2014/30/EU (EN 61131-2)、韓國電波法註冊、RCM、cULus、RoHS指令 (2002/95/EC)

*1. 容許環境溫度及環境濕度依產品類型、CPU類型、安裝方向及儲存裝置類型而異。
*2. 避免使用搭載1個以上HDD儲存裝置的平板電腦於會受到振動影響的用途上。
會受到振動影響的用途範例:
•AGV (無人搬運車)
•軌道車
•堆疊起重機
•升降機
•打錠機
•插銷組裝機
•彎曲加工機
請確認搭載HDD的平板電腦不會振動。無法確定時,使用搭載SSD儲存裝置的平板電腦。
*3. 長時間接觸油霧(飛濺)可能造成平板電腦無法正常工作。
*4. 各種型號的最新適用規格,請參閱本公司網站(https://www.omron.com.tw/solution/certification.html)。

儲存裝置規格

項目 型號規格
型號 NY000- AS00 NY000- AS01 NY000- AS03 NY000- AS04 NY000- AS05 NY000- AH00 *1 NY000- AH01 *1 NY000- AH02 *1 NY000- AT00 NY000- AT01 NY000- AT02
容量 32GB 64GB 64GB 128GB 500GB 320GB 500GB 1TB 64GB 128GB 256GB
類型 SSD (SLC) SSD (SLC) SSD (SLC) SSD (MLC) SSD (MLC) HDD HDD HDD CFast (MLC) CFast (MLC) CFast (MLC)
S.M.A.R.T. 的支援
轉速 - - - - - 5,400 r/min - - -
介面 序列ATA 3.1 序列ATA 3.0 序列ATA 3.0
持續標準讀取速度 最大 160MB/s 最大 160MB/s 最大 500MB/s 最大 530MB/s 最大 415MB/s - - - 最大 530MB/s 最大 530MB/s 最大 530MB/s
持續標準寫入速度 最大 145MB/s 最大 150MB/s 最大 370MB/s 最大 190MB/s 最大 200MB/s - - - 最大 100MB/s 最大 190MB/s 最大 210MB/s
使用溫度 0~70℃ 0~70℃ 5~55℃ 5~55℃ 0~60℃ -40~85℃
使用濕度 10~95%RH (不可結露) 10~ 85%RH (不可結露) 10~ 95%RH (不可結露) 10~ 95%RH (不可結露) 8~90%RH (不可結露) 10~95%RH (不可結露)
保存溫度 -40~100℃ 45~90℃ -55~95℃ - -55~95℃ - -40~65℃ -55~95℃
保存濕度 度 10~95%RH (不可結露) 8~90%RH (不可結露) 5~95%RH (不可結露) 10~95%RH (不可結露)
壽命 寫入 1,500TB 寫入 3,000TB 寫入 1,900TB 寫入 208TB 寫入 154TB 於以下條件約為5年或啟 動20,000小時的任一方先 到達者。 •101.3kPa、25℃ •每月通電未滿333小時 *2 •通電中的動作未滿 20% *3 •每月查找未滿 1.30× 106 於以下條件 的平均每年 故障率 (AFR): 0.50% •HDD 外 殼溫度 40℃ •累計通 電時間 (POH) 3,120小 時以內 寫入 125TB 寫入 208T 寫入 417TB

註. NY000-AS02型於2018年11月底停止接單。

*1. 若為搭載1個以上HDD儲存裝置的控制平板電腦:請務必將控制平板電腦設置於防振環境中。

 *2. 啟動時間也包含睡眠模式及待機模式

*3. 動作包含查找、寫入、讀取。
