NY5[][]-1

工業電腦平台 NY系列 IPC機械控制器

NY5[][]-1

實現控制進化與資訊革新融合的新一代工業電腦

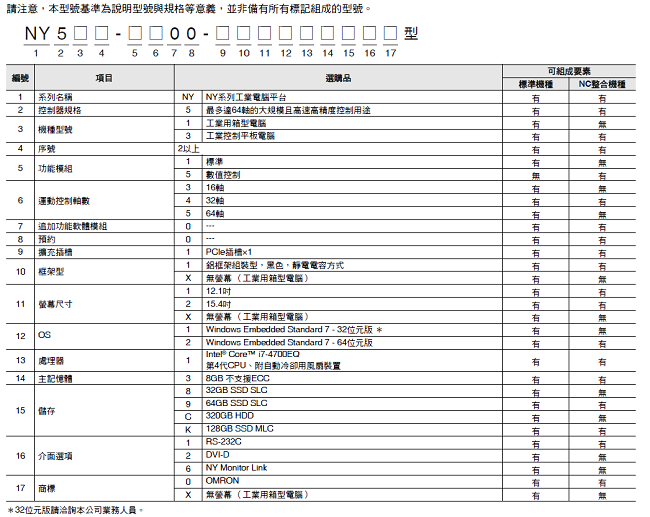

型號基準

NY5[][]-1 種類 1

種類

NY系列 IPC機械控制器

代表型號

下表顯示代表型號。也備有其他型號。為了選出最適合您的機種,詳情請洽詢本公司業務人員。

產品名稱 規格 型號
OS 處理器

運動控制

軸數

主記憶體 儲存 介面選項
工業用
箱型電腦
Windows
Embedded
Standard
7 - 64bit

Intel® Core™

i7-4700EQ

64 8 GB 64GB SSD (SLC) RS-232C NY512-1500-1XX21391X
320GB HDD NY512-1500-1XX213C1X
32 64GB SSD (SLC) NY512-1400-1XX21391X
320GB HDD NY512-1400-1XX213C1X
16 64GB SSD (SLC) NY512-1300-1XX21391X
320GB HDD NY512-1300-1XX213C1X
工業控制
平板電腦
Windows
Embedded
Standard
7 - 64bit

Intel® Core™

i7-4700EQ

64 8 GB 64GB SSD (SLC) RS-232C NY532-1500-111213910
320GB HDD NY532-1500-111213C10
32 64GB SSD (SLC) NY532-1400-111213910
320GB HDD NY532-1400-111213C10
16 64GB SSD (SLC) NY532-1300-111213910
320GB HDD NY532-1300-111213C10

自動化軟體 Sysmac Studio

第一次購買時,請一併購買DVD及授權。亦可單獨購買DVD和授權。授權版不包含DVD媒體。

產品名稱 規格 型號

授權版數量 媒體
Sysmac Studio
標準版
Ver.1.[][]

Sysmac Studio是一套提供整合開發環境的軟體,可針對NJ/NX系列CPU 模組及NY 系列工業電腦等機械自動化控制器、EtherCAT子局及HMI等進行設定、程式設計、除錯與維護。


適用於以下作業系統:
OS:Windows 7 (32bit版/64bit版) /Windows 8 (32bit版/64bit版) /Windows 8.1 (32bit版/64bit版) /Windows 10 (32bit版/64bit版)


Sysmac Studio標準版DVD媒體內隨附EtherNet/IP、DeviceNet、序列通訊、顯示器繪圖軟體(CX-Designer)等各種工具。
請參閱本公司網站(https://www.omron.com.tw)的產品信息。


(僅提供媒體)
Sysmac
Studio
32bit版
DVD
SYSMAC-SE200D

(僅提供媒體)
Sysmac
Studio
64bit版
DVD
SYSMAC-SE200D-64
單一授權版
*2
- SYSMAC-SE201L

*1. SYSMAC-SE200D-64適用於Windows 10 (64位元版)。
*2. Sysmac Studio亦提供大量授權版(3、10、30、50套授權)。

軟體功能元件組 Sysmac Library


請透過以下URL下載並安裝至Sysmac Studio後使用。
https: //www.fa.omron.co.jp/sysmac_library

代表型號

產品名稱 規格 型號
制振控制資料庫 控制伴隨機械動作而產生的殘留振動時使用。 SYSMAC-XR006
設備動作監控資料庫 監控電動汽缸或感測器、馬達等設備動作時使用。 SYSMAC-XR008
尺寸量測資料庫 以光纖同軸移感測器ZW-7000/5000型,及智慧型接觸感測器以E9NC-TA0型量測尺寸 時使用。 SYSMAC-XR014
註. 部分資料庫無法下載,請洽詢本公司業務人員。

選購品

選購硬體

產品名稱 規格 型號
安裝配件*1 縱向安裝 NY000-AB00
壁掛式安裝 NY000-AB01
SD記憶卡 記憶卡種類:SD卡
容量:2GB
格式:FAT16
HMC-SD291
記憶卡種類:SDHC卡
容量:4GB
格式:FAT32
HMC-SD492
記憶卡種類:SDHC卡
容量:16GB
格式:FAT32
HMC-SD1A1
USB隨身碟 容量:2GB FZ-MEM2G
容量:8GB FZ-MEM8G
儲存裝置 儲存種類:HDD
容量:320GB
NY000-AH00
儲存種類:SSD SLC
容量:32GB
NY000-AS00
儲存種類:SSD SLC
容量:64GB
NY000-AS01
儲存種類:SSD MLC
容量:128GB
NY000-AS04
USB Type-A →
USB Type-B 轉換纜線
纜線長度:2m
USB2.0
最小彎曲半徑:25mm
FH-VUAB 2M
纜線長度:5m
USB2.0
最小彎曲半徑:25mm
FH-VUAB 5M
DVI纜線 纜線長度:2m
支援DVI-D
最小彎曲半徑:36mm
NY000-AC00 2M
纜線長度:5m
支援DVI-D
最小彎曲半徑:36mm
NY000-AC00 5M
工業用監控器 •LCD 觸控面板
•多點觸控功能
•供應電壓:DC24V
•最大1,280×800 像素,60Hz
•USB Type-A 接頭×2
•可程式亮度調整
•備有可連接最長至100m的機種
NYM1[]W-C100[]
電源 •輸出電壓:DC24V
•Push-In Plus
S8VK-S[][][]24
UPS*2 備份處理時的輸出電壓:DC24V±5% S8BA
UPS 通訊纜線 •纜線長度:2 m
•訊號輸出(BL、TR、BU、WB)
•遠端ON/OFF 輸入
•UPS 停止訊號輸入(BS)
S8BW-C02

註. NY000-AS02型於2018年11月底停止接單。

*1. 請選擇需要的類型。僅使用工業用箱型電腦型時。
*2. 版本編號04以上。


UPS的版本編號記載於黏貼在產品及產品包裝上的序號標示標籤。

NY5[][]-1 種類 13

項目 說明
1 產品代碼
2 生產日期與序號
3 版本編號
4 RoHS狀態

備用零件

工業電腦備有以下備份零件。

產品名稱 規格 型號
電池 箱型電腦附帶1個電池。該電池供應即時時鐘的電源。
電池在箱型電腦內部。
壽命:5年 25℃
CJ1W-BAT01
風扇模組 具備主動冷卻功能的箱型電腦可以使用風扇模組。
壽命:在溫度40℃、濕度15~65%RH、連續動作下壽命為70,000小時。
保存壽命:6個月(不通電時的保存期限。)
NY000-AF00
附屬品套件 附屬品套件中包含以下附屬品。
•電源接頭
• I/O接頭
•驅動器安裝用驅動托架
•驅動器安裝用安裝螺絲4支
•PCIe卡安裝用PCIe卡支架
•PCIe卡安裝用PCIe卡夾
NY000-AK00

安裝的支援軟體

項目 說明
Industrial PC Support Utility Industrial PC Support Utility軟體公用程式支援診斷及解決工業用箱型電腦的問題。
預先安裝於工業用箱型電腦及工業控制平板電腦中。
Industrial PC Tray Utility Industrial PC Tray Utility是提供關於工業電腦、相關裝置及相關軟體目前狀態資訊的軟體公用程式。
預先安裝於工業用箱型電腦及工業控制平板電腦中。
Industrial PC System API 使用Industrial PC System API時,程式設計師可設計程式,以取得工業用箱型電腦的資訊,或設定LED的狀態。
預先安裝於工業用箱型電腦及工業控制平板電腦中。
Industrial Monitor Utility
用於歐姆龍製工業用監控器選購品。Industrial Monitor Utility用戶介面用於調整連接後的工業用監控器設定及顯示。
預先安裝於工業用箱型電腦及工業控制平板電腦中。
Industrial Monitor
Brightness Utility
用於歐姆龍製工業用監控器選購品。Industrial Monitor Brightness Utility軟體公用程式用於調整所有連接中的工業用監控器畫面背光亮度。
預先安裝於工業用箱型電腦及工業控制平板電腦中。
Industrial Monitor API
用於歐姆龍製工業用監控器選購品。程式利用Industrial Monitor API製作應用程式,可控制硬體功能,並從連接的工業用監控器取得資訊。
預先安裝於工業用箱型電腦及工業控制平板電腦中。
Industrial PC Rescue Disk
Creator
Industrial PC Rescue Disk Creator建立的急救碟可用於工業電腦作業系統的備份及還原。已事先安裝至工
業用箱型電腦及工業控制平板電腦。

EtherCAT/EtherNet/IP通訊纜線建議 產品

EtherCAT使用CAT5以上之STP纜線(附與鋁帶編組的雙重遮蔽屏蔽雙絞纜線)。直配線使用。於EtherNet/IP使用100BASE-TX/10BASET 時,使用CAT-5以上的STP (屏蔽雙絞線)。於NX701型中使用1000BASE-T時,使用CAT-5e以上的STP纜線(與鋁帶編組的雙重遮蔽 屏蔽雙絞線)。亦可使用直穿式纜線或交叉式纜線。

附接頭纜線

產品名稱 外觀 製造商 纜線長度
(m)
型號
EtherCAT
專用品
雙側附接頭纜線(RJ45/RJ45)
RJ45小型接頭型 *1
尺寸、芯線數(對數):AWG27 × 4P
纜線被覆材質:LSZH *2
纜線顏色:黃色 *3
3635_lu_8_1 台灣歐姆龍股份有限公司 0.3 XS6W-6LSZH8SS30CM-Y
0.5 XS6W-6LSZH8SS50CM-Y
1 XS6W-6LSZH8SS100CM-Y
2 XS6W-6LSZH8SS200CM-Y
3 XS6W-6LSZH8SS300CM-Y
5 XS6W-6LSZH8SS500CM-Y
雙側附接頭纜線(RJ45/RJ45)
RJ45堅固型接頭 *1
尺寸、芯線數(對數):AWG22 × 2P
纜線顏色:淺藍
3635_lu_8_2 台灣歐姆龍股份有限公司 0.3 XS5W-T421-AMD-K
0.5 XS5W-T421-BMD-K
1 XS5W-T421-CMD-K
2 XS5W-T421-DMD-K
5 XS5W-T421-GMD-K
10 XS5W-T421-JMD-K
附插頭雙側接頭纜線(M12直線/M12直線)
強化屏蔽接頭纜線規格 *4
M12 Smartclick型接頭
尺寸、芯線數(對數):AWG22 × 2P
纜線顏色:黑色
3635_lu_8_3 台灣歐姆龍股份有限公司 0.5 XS5W-T421-BM2-SS
1 XS5W-T421-CM2-SS
2 XS5W-T421-DM2-SS
3 XS5W-T421-EM2-SS
5 XS5W-T421-GM2-SS
10 XS5W-T421-JM2-SS
附插頭雙側接頭纜線(M12直線/RJ45)
強化屏蔽接頭纜線規格 *4
M12 Smartclick型接頭
RJ45堅固型接頭
尺寸、芯線數(對數):AWG22 × 2P
纜線顏色:黑色
3635_lu_8_4 台灣歐姆龍股份有限公司 0.5 XS5W-T421-BMC-SS
1 XS5W-T421-CMC-SS
2 XS5W-T421-DMC-SS
3 XS5W-T421-EMC-SS
5 XS5W-T421-GMC-SS
10 XS5W-T421-JMC-SS
雙頭纜線(RJ45/RJ45)
RJ45小型接頭堅固型 *5
尺寸、芯線數(對數):AWG22 × 2P
纜線顏色:黃色
3635_lu_8_5
3M Japan Limited 0.25 3RHS4-1100-0.25M
0.5 3RHS4-1100-0.5M
1 3RHS4-1100-1M
2 3RHS4-1100-2M
5 3RHS4-1100-5M
10 3RHS4-1100-10M

*1. 小型纜線長度備有0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20m。
堅固型附雙側接頭纜線(RJ45/RJ45)長度備有0.3、0.5、1、2、3、5、10、15m。
詳情請參閱「工業用乙太網路接頭型錄」。
*2. 為控制面板內配線用的Low Smoke Zero Halogen纜線。LSZH型是一層遮蔽屏蔽構造,確認通訊、雜訊特性滿足規格值。也備有適合用於控制面板外鋪設纜線的小
型PUR纜線。
*3. 纜線顏色也備有綠色與藍色。
*4. 詳情請洽詢本公司業務人員。
*5. 纜線長度備有0.25~100m。請向聯絡窗口洽詢。

纜線/接頭

產品名稱 製造商 型號
EtherCAT/EtherNet/IP
(1000BASE-T*4/100BASE-TX)
尺寸、芯線數
(對數):
AWG24 × 4P
纜線 Hitachi Metals, Ltd. NETSTAR-C5E SAB
0.5 × 4P CP *1
KURAMO ELECTRIC CO., LTD. KETH-SB *1
SWCC SHOWA CABLE SYSTEMS CO., LTD. FAE-5004 *1
JMACS Japan Co., Ltd. IETP-SB *1
RJ45接頭 Panduit Corp. MPS588-C *1
EtherCAT/EtherNet/IP
(100BASE-TX/10BASE-T)
尺寸、芯線數
(對數):
AWG22 × 2P
纜線 KURAMO ELECTRIC CO., LTD. KETH-PSB-OMR *2
JMACS Japan Co., Ltd. PNET/B *2
SWCC SHOWA CABLE SYSTEMS CO., LTD FAE-5002 *2

RJ45組裝式接頭

3635_lu_9_1

台灣歐姆龍股份有限公司 XS6G-T421-1 *2
EtherCAT
(100BASE-TX)
尺寸、芯線數
(對數):
AWG22 × 2P
纜線 3M Japan Limited 79100-IE4P-F1-YE *3
RJ45組裝式接 3R104-1110-000AM *3

*1. 纜線與RJ45接頭建議使用上述組合。
*2. 纜線與RJ45組裝式接頭建議使用上述組合。
*3. 纜線與RJ45組裝式接頭建議使用上述組合。
*4. 僅能使用NX701型。
註. 請注意纜線加工時,EtherCAT雙側的接頭都需要屏蔽連接。
