(單位:mm)

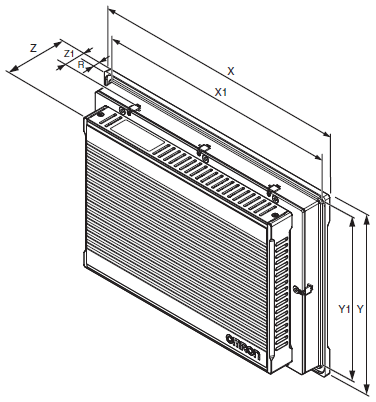

外觀尺寸

NYM 外觀尺寸 1

項目 型號規格
12.1吋 15.4吋
面板切割尺寸 埋入孔寬 X1 = 314-0+1 mm
埋入孔高 Y1 = 216-0+1 mm
埋入孔寬 X1 = 383-0+1 mm
埋入孔高 Y1 = 259-0+1 mm
面板的厚度範圍 * 面板的厚度範圍 Z1 = 1.6 to 6.0 mm 面板的厚度範圍 Z1 = 1.6 to 6.0 mm
外觀尺寸 寬 X = 332 mm
高 Y = 234 mm
深 Z = 66 mm
寬 X = 401 mm
高 Y = 277 mm
深 Z = 66 mm
監控器的面板表面厚度 邊緣厚度 R = 8.0 mm
重量 3.3 kg 4.3 kg

* 面板最小厚度依面板材料而異。
