對於將包含加工等多個製程以單一裝置實現的複合加工設備，有效控制加工及其週邊設備將是提升設備性能與生產性的關鍵。其生產性提升的關鍵。透過NC整合控制器將NC功能與PLC功能以1個控制器處理，可讓各製程間高速同步，大幅縮短設備的作業時間。
2022/03 停產商品
NY53[]-5[]00
NY 系列 NC 整合控制器
![NY53[]-5[]00](/Images/l_3680-18-278904-198x198.jpg)
整合NY系列含NC功能的IPC機械控制器
此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。
更新日期 2022年5月27日

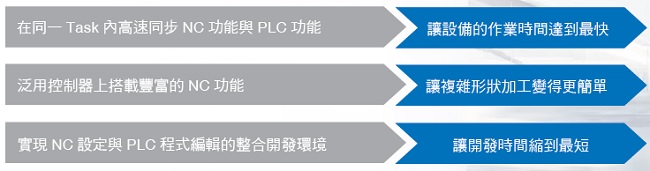

NC整合控制器提供的3個價值
![NY53[]-5[]00 特長 1](/Images/3679_fe_118-280737.jpg)
[讓設備的作業時間達到最快] 在同一Task內高速同步NC功能與PLC功能
![NY53[]-5[]00 特長 2](/Images/3679_fe_218-280738.jpg)

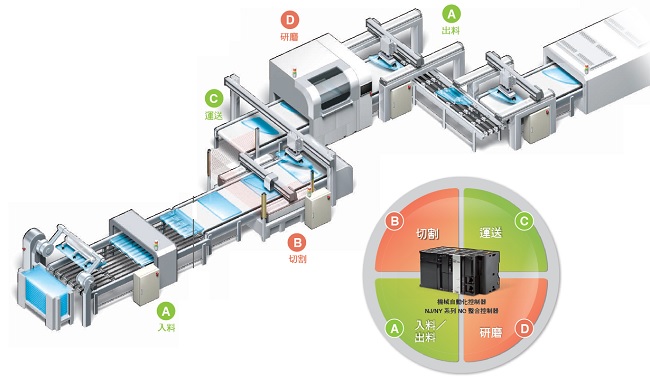

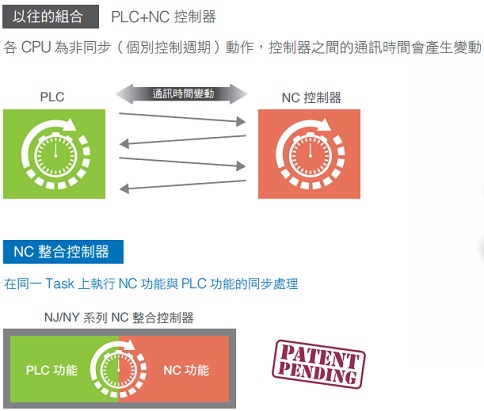

與以往同步性的差異
![NY53[]-5[]00 特長 3](/Images/3679_fe_318-280739.jpg)

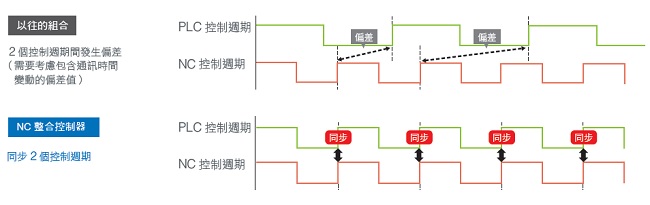

實現依照客戶期待之時序圖的控制週期
由於PLC及NC程式在同一個Task上執行，可完全依照客戶設計的時間點，讓多個製程同步。
![NY53[]-5[]00 特長 4](/Images/3679_fe_418-280740.jpg)

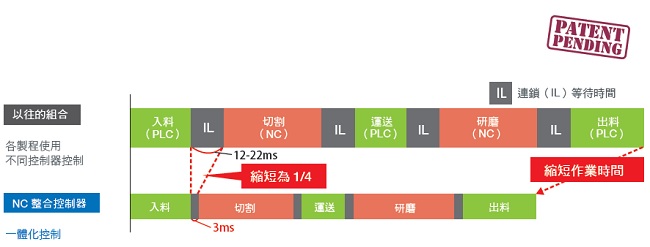

透過讓加工及週邊控制高速同步，減少連鎖等待時間
NC（加工）與 PLC（週邊控制）間的連鎖等待時間，比較使用不同控制器時，減少至 1/4＊。有助於縮短會發生許多連鎖複合加工設備之作業時間。
＊使用 NY 系列時。依據本公司的量測條件。
![NY53[]-5[]00 特長 5](/Images/3679_fe_518-280741.jpg)
[讓複雜形狀加工變得更簡單] 泛用控制器上搭載豐富的NC功能
支援G code，減輕客戶設計複雜形狀的加工程式及程式編輯作業負擔。

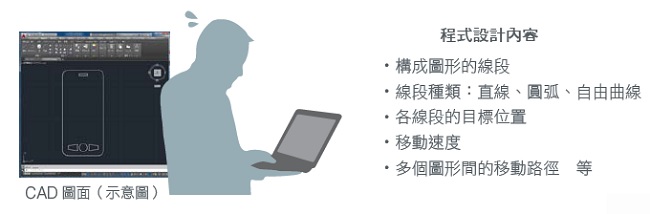

以往的通用控制器
需針對每個加工圖形，以CAD資料為基礎，設計加工程式及使用PLC指令語言進行程式編輯及除錯
![NY53[]-5[]00 特長 7](/Images/3679_fe_618-280742.jpg)
NC整合控制器

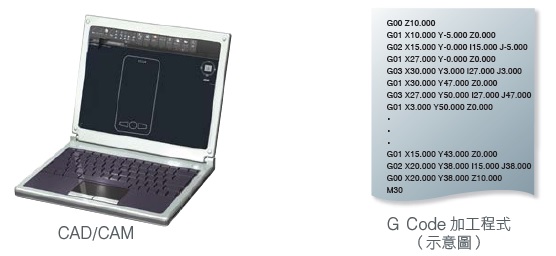

使用CAD/CAM輕鬆設計加工程式
![NY53[]-5[]00 特長 8](/Images/3679_fe_718-280743.jpg)
設定
(1) 使用CAD/CAM設定參數
自動產生
(2) 產生G Code加工程式
傳送
(3) 傳送到NC整合控制器

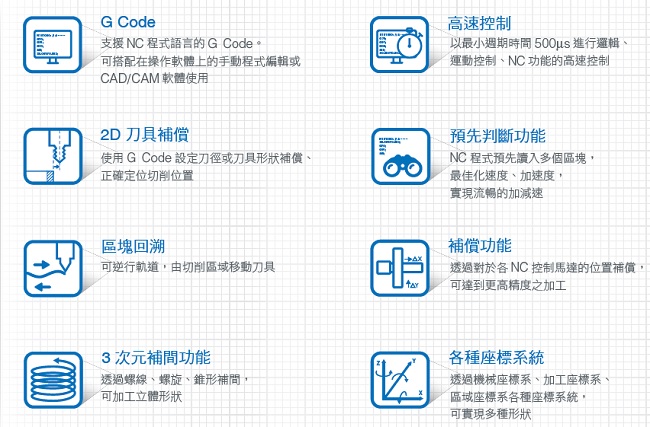

準備豐富的 NC 功能以實現複雜形狀加工
![NY53[]-5[]00 特長 12](/Images/3679_fe_818-280744.jpg)

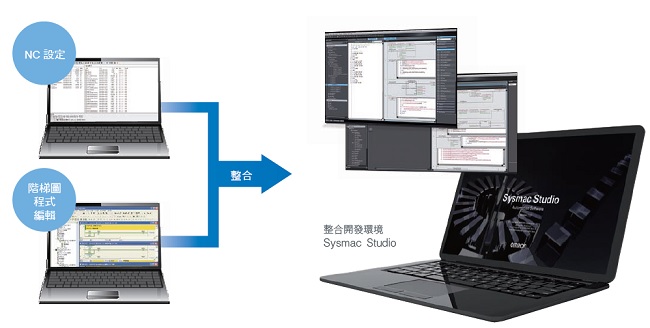

[讓開發時間縮到最短] 實現NC設定與PLC程式編輯的整合開發環境
整合開發環境 Sysmac Studio是一套具備機器結構設定、程式編輯、監控功能之外，還支援3D運動控制模擬的軟體（IDE）。採用適用IEC規格、PLCopen®的運動控制功能區塊（FB）的程式編輯環境，可縮短設備的程式編輯時間。除了PLC功能用FB、泛用運動控制用FB之外，也搭載NC控制用FB。可輕鬆設計加工控制及週邊控制的同步程式。
![NY53[]-5[]00 特長 13](/Images/3679_fe_918-280745.jpg)

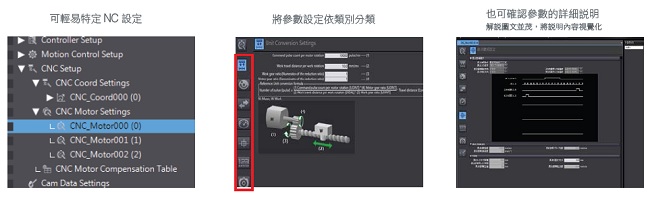

可直覺操作使用者介面，縮短設定時間
![NY53[]-5[]00 特長 14](/Images/3679_fe_1018-280746.jpg)
更新日期 2022年5月27日
