NX-TC
NX系列 溫度控制模組
可自行掌握狀態的變化，使控制達到最佳化， 輕鬆達成高生產效率與高品質
更新日期 2019年3月7日
關於國外規格
溫度控制模組
| 種類 | 產品名稱 | 規格 | 型號 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Ch數量 | 輸入種類 | 輸出 | 輸出數量 | CT輸入
點數 |
控制種類 | 轉換時間 | I/O更新方式 | |||
| NX系列
溫度控制 模組 |
溫度控制模組
2Ch型  |
2 Ch | 多項輸入 （熱電偶、 測溫 電阻） |
電壓輸出
（SSR驅動用） |
2點 | 2點 | 標準控制 | 50 m
sec |
自由運轉刷新 | NX-TC2405 |
| 無 | 標準控制 | NX-TC2406 |
||||||||
| 電壓輸出
（SSR驅動用） |
4點 | 無 | 加熱冷卻控制 | NX-TC2407 |
||||||
| 線性電流輸出 | 2點 | 無 | 標準控制 | NX-TC2408 |
||||||
| 溫度控制模組
4Ch型  |
4 Ch | 電壓輸出
（SSR驅動用） |
4點 | 4點 | 標準控制 | NX-TC3405 |
||||
| 無 | 標準控制 | NX-TC3406 |
||||||||
| 電壓輸出
（SSR 驅動用） |
8點 | 無 | 加熱冷卻控制 | NX-TC3407 |
||||||
| 線性電流輸出
|
4點 | 無 | 標準控制 | NX-TC3408 |
||||||
選購品
| 產品名稱 | 規格 | 型號 |
|---|---|---|
| 編碼引腳 | 10台份
（端子用30個、模組本體用30個） |
NX-AUX02 |
| 產品名稱 | 規格 | 型號 |
|---|---|---|
| 電流偵測器（CT） | 孔徑：5.8 mm | E54-CT1 |
| 孔徑：5.8 mm | E54-CT1L * | |
| 孔徑：12.0 mm | E54-CT3 | |
| 孔徑：12.0 mm | E54-CT3L * |
＊ 為附導線的規格。若須UL認證請使用此CT。
附屬品
無附屬品。
系統構成圖
CPU模組的系統構成

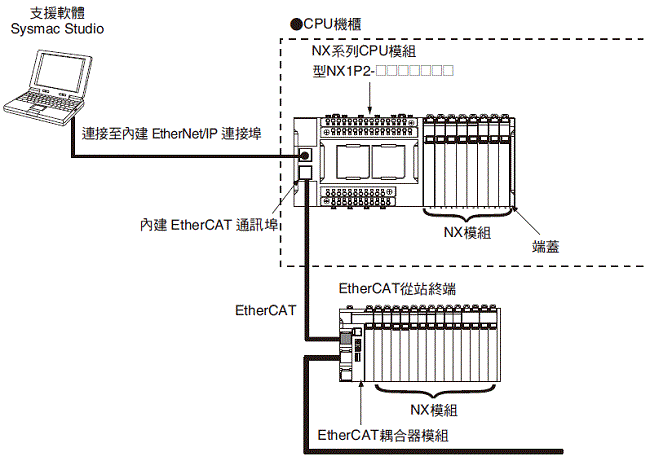

將NX模組群連接至NX系列CPU模組時，系統構成如下所示。
從終端的系統構成

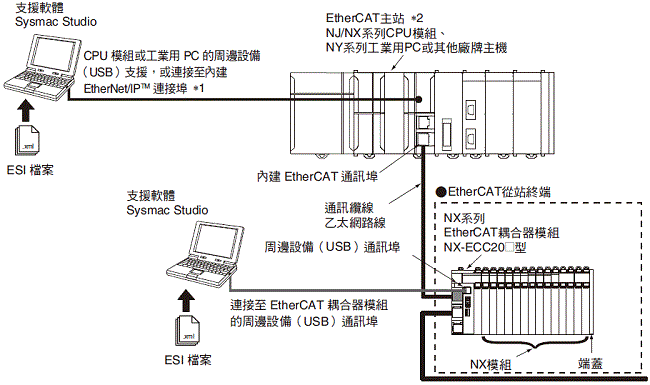

在通訊耦合器模組上使用EtherCAT耦合器模組時，系統構成如下所示。
＊1. Sysmac Studio的連接方法依據CPU模組及工業用PC的型號而異。
＊2. EtherCAT從站終端無法連接具備EtherCAT主站功能的OMRON位置控制模組（CJ1W-NC@81/NC@82型）。
註. 有關NX模組是否能連接所使用的CPU模組或通訊耦合器模組，請參閱所使用的CPU模組或通訊耦合器模組的使用手冊。
