D4BL
電磁鎖安全門開關
在刀具的機械慣性作用停止後，透過控制器訊號和按鈕開關等，解除防護蓋的鎖定
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2017年10月17日
本體

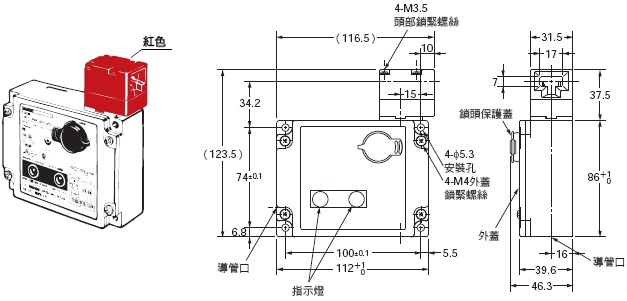

D4BL-[][]R[]-[]型
| 動作特性 | D4BL-[][]R[]-[] |
|---|---|
| 操作鑰匙插入力
操作鑰匙拔出力 |
最大19.61N
最大19.61N |
| 動作前移動(PT) | 最大 15mm |
| 鎖定前移動(TT) | 最小 4mm |

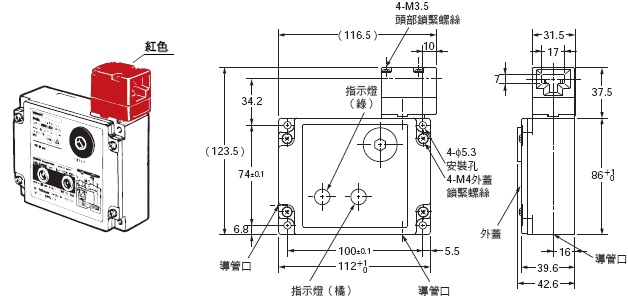

D4BL-2GRD-AT型
| 動作特性 | D4BL-2GRD-AT |
|---|---|
| 操作鑰匙插入力
操作鑰匙拔出力 |
最大19.61N
最大19.61N |
| 動作前移動(PT) | 最大 15mm |
| 鎖定前移動(TT) | 最小 4mm |
註1. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
2. 2NC的接點ON/OFF動作的同步性有所差異，使用時請確認。
操作鑰匙

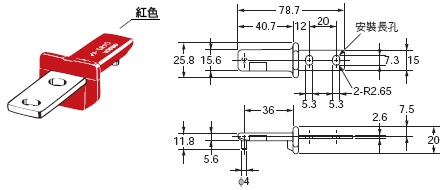

D4BL-K1型

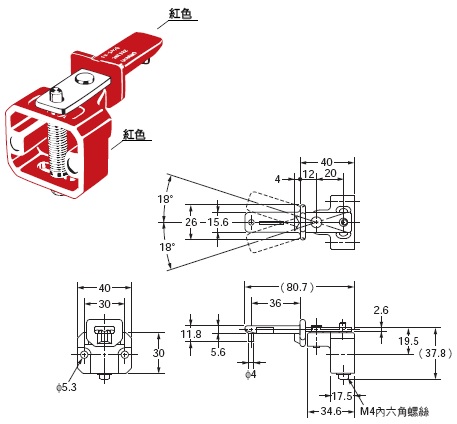

D4BL-K2型

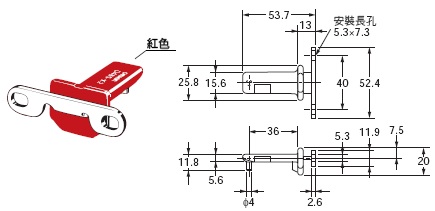

D4BL-K3型
操作鑰匙安裝時

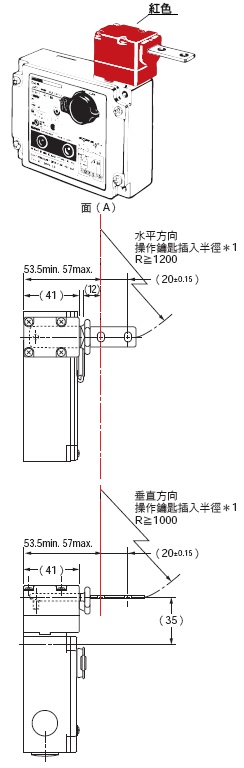

D4BL型＋D4BL-K1型

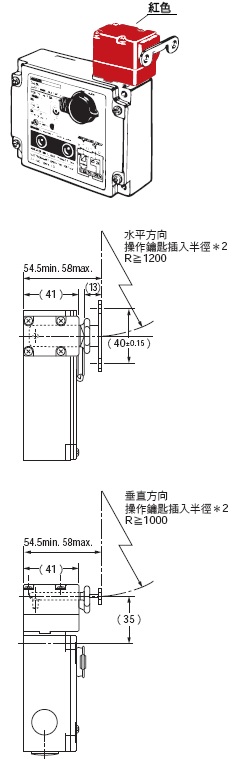

D4BL型＋D4BL-K2型

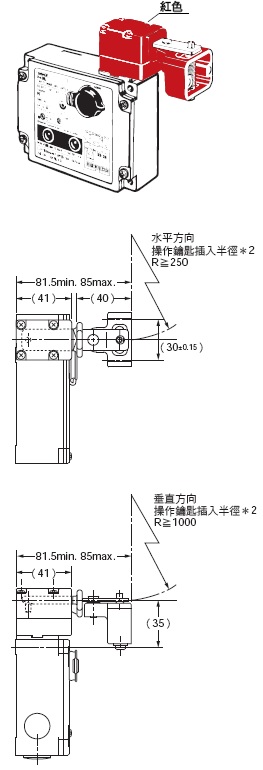

D4BL型＋D4BL-K3型
註1. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
2. 上述各圖操作鑰匙的插入方向為正面插入。
＊1. 此處的插入半徑值為操作鑰匙旋轉中心點位於圖中面(A)時的數值。
＊2. 此處的插入半徑值為操作鑰匙旋轉中心點位於安裝面上的數值。
