規格選型
小型省配線端子台（PLC連接用）
| 外觀 | 搭載連接器 | I/O 點數 | 基板色 | 點數 | 外觀尺寸 (mm) |
|---|---|---|---|---|---|
 |
MIL 40極 | 32 | 綠 | XW2K-40G-O32A | 直式安裝時：39×75×40.8
橫式安裝時：75×39×40.8 |
| 藍 | XW2K-40G-O32B | ||||
| 黑 | XW2K-40G-O32C |
XW2K
小型省配線端子台
實現控制盤省空間、省工時
業界最小型(2022年3月本公司調查)的小型省配線端子台
更新日期 2022年12月19日
小型省配線端子台（PLC連接用）
型號構成

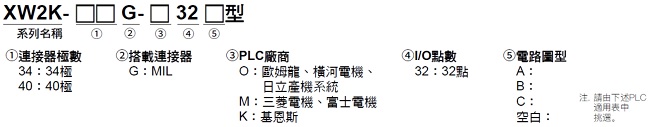

型號標準

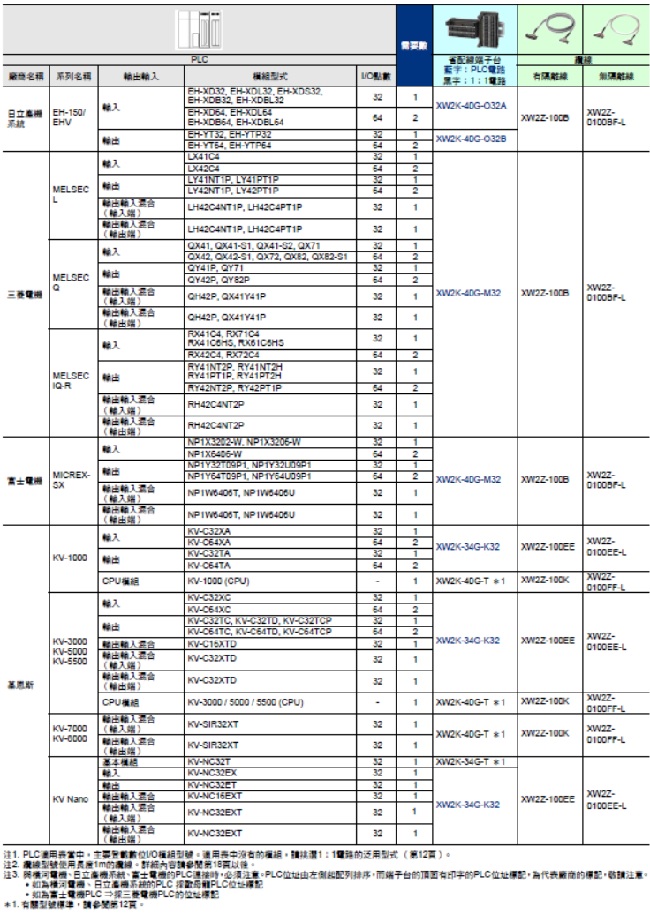

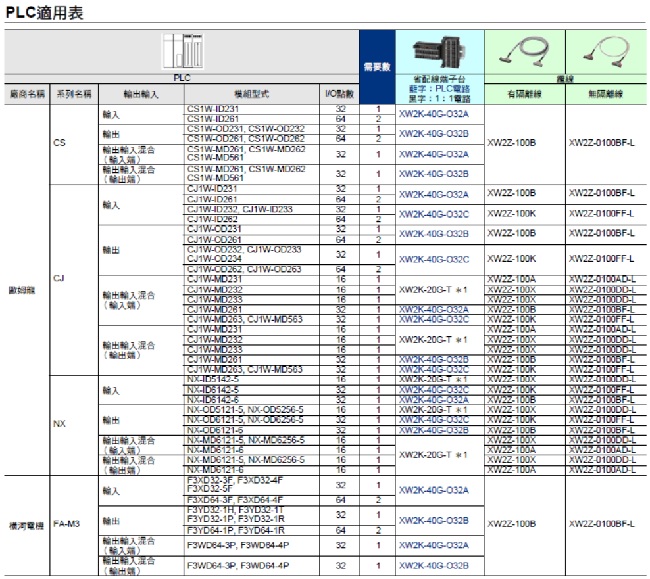

PLC適用表
下單資訊
歐姆龍、橫河電機、日立產機系統的PLC連接用
三菱電機、富士電機、基恩斯PLC連接用
| 外觀 | 搭載連接器 | I/O 點數 | PWB
color |
型號 | 外觀尺寸 (mm) |
|---|---|---|---|---|---|
 |
MIL 40 極 | 32 | 黑 | XW2K-40G-M32 | 直式安裝時：39×75×40.8
橫式安裝時：75×39×40.8 |
| MIL 34 極 | XW2K-34G-K32 |
PLC連接用（一體型通用端子台）
型號構成

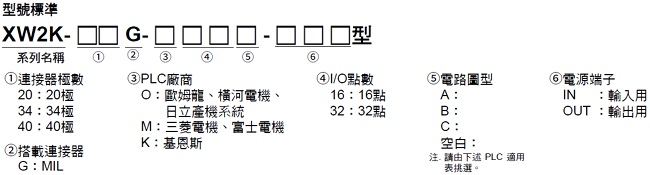

型號標準

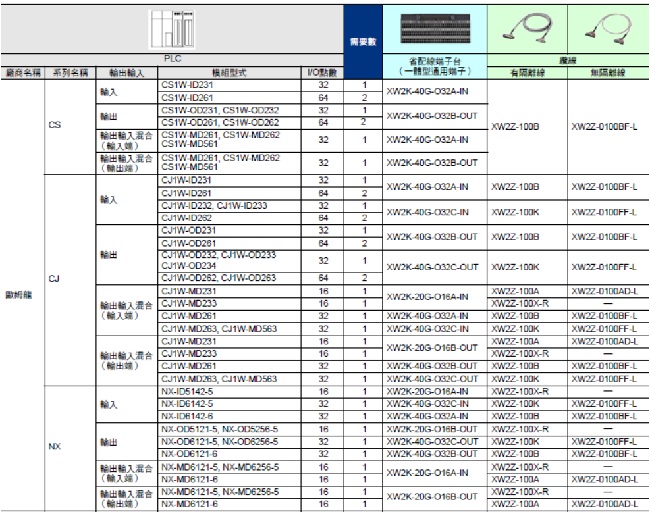

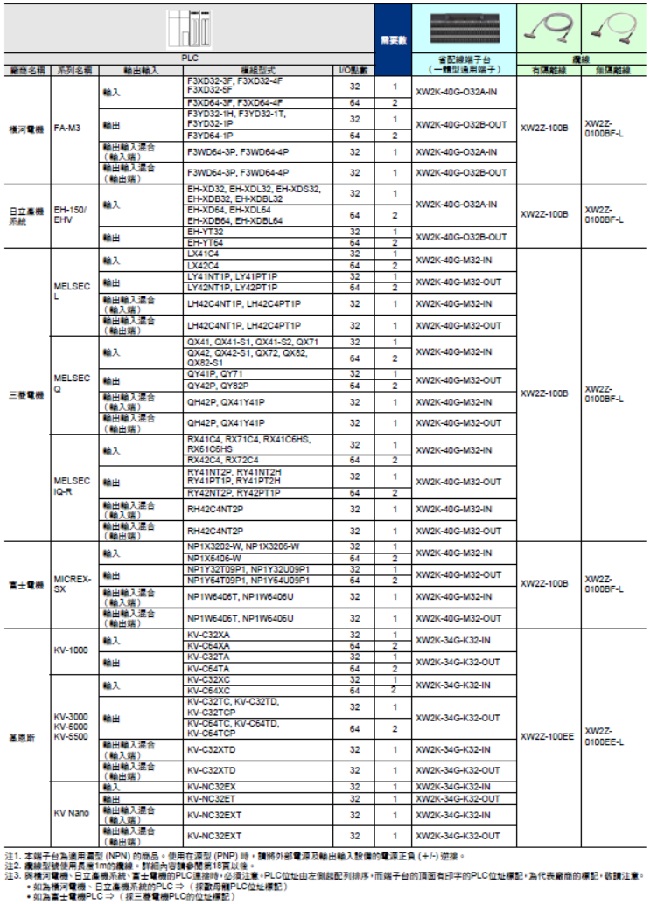

PLC適用表
下單資訊
歐姆龍PLC連接用
| 外觀 | 搭載連接器 | I/O 點數
|
基板色 | 型號 | 外觀尺寸 (mm) |
|---|---|---|---|---|---|
 |
MIL 20 極
|
16 | 綠 | XW2K-20G-O16A-IN | 直式安裝時：52.7×75×40.8
橫式安裝時：75×52.7×40.8 |
 |
藍 | XW2K-20G-O16B-OUT | 直式安裝時：39×75×40.8
橫式安裝時：75×39×40.8 |
歐姆龍、橫河電機、日立產機系統的PLC連接用
| 外觀＊1 | 搭載連接器 | I/O 點數
|
基板色 | 型號 | 外觀尺寸 (mm) |
|---|---|---|---|---|---|
 |
MIL 40 極
|
32 | 綠 | XW2K-40G-O32A-IN |
直式安裝時：52.7×124×40.8 橫式安裝時：124×52.7×40.8
|
| 黑 | XW2K-40G-O32C-IN | ||||
 |
藍 | XW2K-40G-O32B-OUT |
直式安裝時：39×124×40.8 橫式安裝時：124×39×40.8
|
||
| 黑 | XW2K-40G-O32C-OUT |
＊1. 外觀所刊載為電路型態A、B的機型。電路型態C （XW2K-40G-O32C-IN/OUT）外觀不同，基板色為黑色。
三菱電機、富士電機的PLC連接用
| 外觀 | 搭載連接器 | I/O 點數
|
基板色 | 型號 | 外觀尺寸 (mm) |
|---|---|---|---|---|---|
 |
MIL 40 極 | 32 | 黑 | XW2K-40G-M32-IN | 直式安裝時：52.7×124×40.8
橫式安裝時：124×52.7×40.8 |
 |
XW2K-40G-M32-OUT | 直式安裝時：39×124×40.8
橫式安裝時：124×39×40.8 |
基恩斯PLC連接用
| 外觀 | 搭載連接器 | I/O 點數
|
基板色 | 型號 | 外觀尺寸 (mm) |
|---|---|---|---|---|---|
 |
MIL 34 極 | 32 | 黑 | XW2K-34G-K32-IN | 直式安裝時：52.7×124×40.8
橫式安裝時：124×52.7×40.8 |
 |
XW2K-34G-K32-OUT | 直式安裝時：39×124×40.8
橫式安裝時：124×39×40.8 |
泛用
型號構成

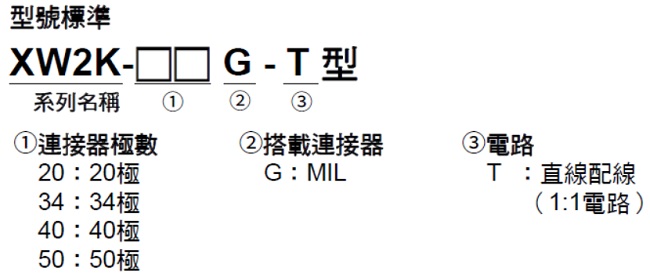

型號標準
下單資訊
| 外觀 | 搭載連接器 | 端子台極數 | 端子台極數 | 型號 | A尺寸(mm) | A尺寸(mm) |
|---|---|---|---|---|---|---|
 |
MIL 20 極 | 20 | 黑 | XW2K-20G-T | 56 | 直式安裝時：39×A×40.8
橫式安裝時：A×39×40.8 |
| MIL 34 極 | 34 | XW2K-34G-T | 75 | |||
| MIL 40 極 | 40 | XW2K-40G-T | 75 | |||
| MIL 50 極 | 50 | XW2K-50G-T | 92.5 |
更新日期 2022年12月19日
