ODVA是一種於全球推動標準化的工業用乙太網路
CJ1W-EIP21S
CJ系列EtherNet/IP模組
支援Tag資料連結容量 超過180,000 CH的 EtherNet/IP模組
更新日期 2024年10月1日
全球標準(標準化)
具備開放性、豐富未來性，創造FA產業的世界標準

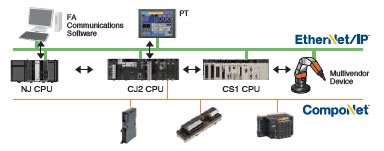

除了本公司的零組件(溫度控制器、感測器等)外， 亦可和全球各品牌的多款設備執行通訊作業。 未來日本勢必也將在EtherNet/IP的協助下， 加速建置多品牌環境(機器人、安全設備等)。
無需區分資訊用區域網路與控制專用網路

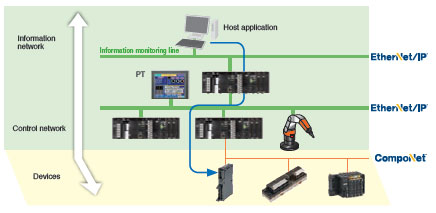

利用EtherNet/IP實現控制生線和資訊監控線的無縫通訊目標
採用世界標準的開放式通訊協定(CIP)，實現 控制線和資訊監控線之間無縫的資料流動， 並且能在單一網路系統中建構完成。 採用標準區域網路，因此能和OMRON FINS 訊息通訊並存。
透過控制共用的工具，提高作業效率
整合EtherNet/IP和DeviceNet工具的操作介面
DeviceNet和EtherNet/IP執行裝置設定、監控及診斷、程式傳送 時所使用的工具可透過共用的操作介面，執行遠端控制。
可監控安全系統
利用EtherNet/IP監控安全系統
結合EtherNet/IP耦合器模組與滑動型安全控制模組，即可由 PLC端對安全系統的監控。
讓您立即掌握通用乙太網路的便捷性

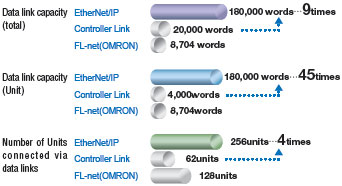

高速大容量資料連結(相較於本公司舊型產品9倍)
透過高速大容量匯流排，提高通訊容量

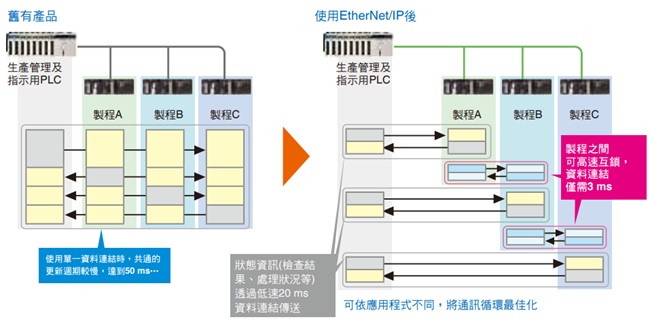

從工程間的互鎖資訊、製程間的配方到生產數據等各種資料都能以 高速且在最佳的時間點進行交換。 相較於Controller Link或FL-net等本公司既有網路，更能實現高速 的通訊性能。
註. 使用EtherNet/IP模組與CJ2H內建EtherNet/IP埠狀態下。
可依生產線分別擴充，成本更低

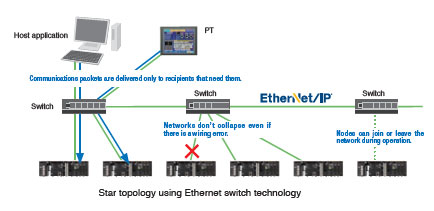

透過乙太網路交換器，讓拓墣架構更有彈性
利用乙太網路交換器，讓配線和擴充更靈活。 因此，即使通訊路徑發生異常，也不會造成整個網 路停擺，更能確保高效能的網路表現，同時實現安 全性
- 可以在通訊狀態下加入或脫離網路
運作狀態下的節點也能脫離， 透過異常偵測、隔離和復原等實現絕佳的維護性能
- 將資料衝突引起非預期性延遲的影響最小化
- 將配線異常的影響最小化至以生產線為單位
利用乙太網路交換器的星型拓墣
降低架設網路及配線成本
適用通用區域網路線
- 可使用類別5、5e以上等級的金屬線作為區域網路線
- 接頭採用通用RJ-45接頭
使用通用乙太網路，標準無線區域網路因此適用
變更配置時無需重新配線
- 使用標準的無線區域網路，EtherNet/IP可達到無線化
- 若使用WE70＊1型FA無線區域網路
- 若使用WE70＊1型FA無線區域網路

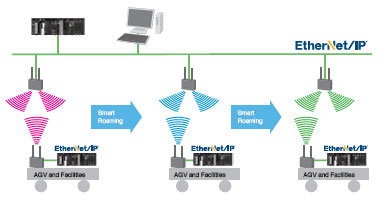

即使是移動裝置，也可透過「智慧漫遊(Smart Roaming)」進行高速 漫遊通訊，而且還能透過存取點之間的通訊(中繼功能)，擴大通訊覆 蓋範圍
*1. WE70型已於2020年6月底停止接單
*1. WE70型已於2020年6月底停止接單
可整合控制及資訊網路
以最適合應用程式的週期，實現高速資料連結 (相較於本公司舊型產品 30倍)

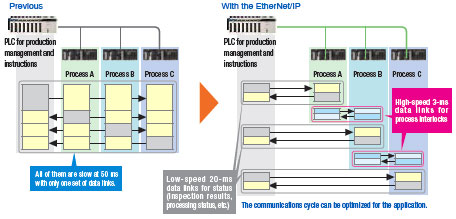

高速循環通訊更靈活
- 可將資料連結表分割為多個區塊(群組化).
資料連結表最多可分為256個群組(= 連線)。 每個群組可根據不同的應用程式設定最佳的通訊週期。
- 每個群組亦可設定為循環同步
通訊週期的設定單位為0.5 ms，設定範圍為0.5 ms ~ 10 s。可依據連線 單位保證資料的同步性。即使節點數量增加，也不會影響通訊週期。而 且通訊性能為Controller Link的30倍以上。
資料連結表最多可分為256個群組(= 連線)。 每個群組可根據不同的應用程式設定最佳的通訊週期。
- 每個群組亦可設定為循環同步
通訊週期的設定單位為0.5 ms，設定範圍為0.5 ms ~ 10 s。可依據連線 單位保證資料的同步性。即使節點數量增加，也不會影響通訊週期。而 且通訊性能為Controller Link的30倍以上。
例) 在使用25台設備、每個網路有20000頻道(CH)的條件下執行資料連結 時，更新週期為：300 ms → 10 ms
- 擴充設備更簡單
擴充設備時，僅需新增相對應的資料表，即可以短時間、低成本完成 擴充
- 擴充設備更簡單
擴充設備時，僅需新增相對應的資料表，即可以短時間、低成本完成 擴充
註. 使用EtherNet/IP模組與CJ2H內建EtherNet/IP埠狀態下
利用單一連接埠，即可同時使用FTP、資料連結及工具等
設有多功能EtherNet/IP埠，因此不需要增設Ethernet模組

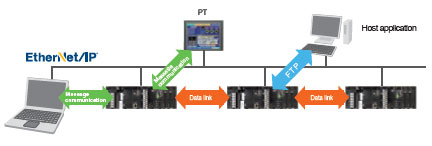

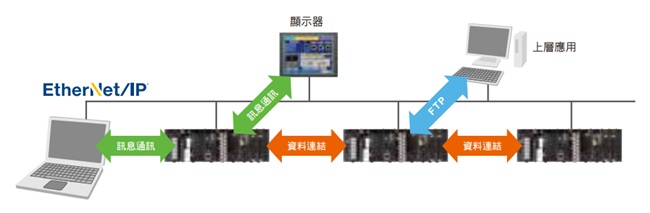

使用CJ/NJ/NX/NY內置型多功能 EtherNet/IP埠， 僅需1個連接埠，即可連接周邊工具，建立PLC之 間的資料連結、PLC之間的訊息通訊、FTP傳送等 通用乙太網路通訊。 當然，若是在既有的CS1/CJ1新增EtherNet/IP模 組，亦可達到相同的功能
就無需進行記憶體對應表管理
用標籤(Tag)即不再受限於記憶體對應表

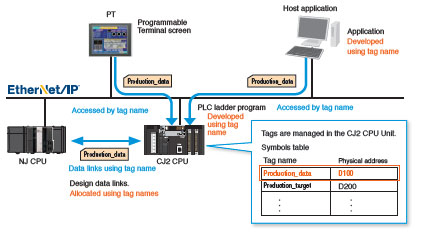

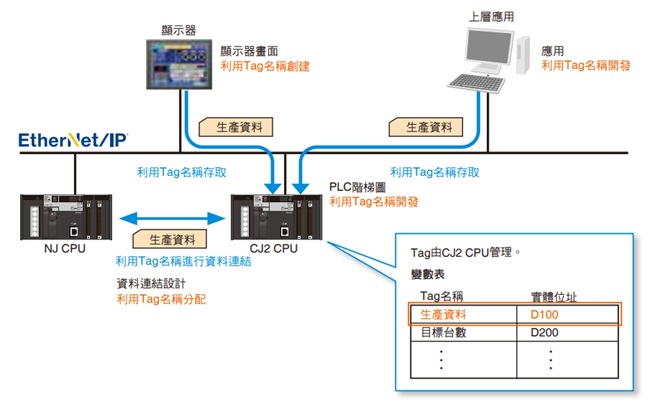

指定裝置之間的資料連結或是和上層應用程式進行通訊時的傳送接收 區時，無需指定位址，只要指定「Tag名稱」等共用名稱即可。 可提昇設計、啟動、維護和改造時的作業效率。
- 顯示器和上層應用程式並行同步開發
利用CJ/NJ/NX/NY所定義的Tag名稱，即可設定顯示器畫面。 僅需由資訊部門和控制部門來定義Tag名稱，即可開始設計。 無需在後段製程額外增加位址分配所需的調整時間。
- 具有絕佳的設備改造和維護能力
- 顯示器和上層應用程式並行同步開發
利用CJ/NJ/NX/NY所定義的Tag名稱，即可設定顯示器畫面。 僅需由資訊部門和控制部門來定義Tag名稱，即可開始設計。 無需在後段製程額外增加位址分配所需的調整時間。
- 具有絕佳的設備改造和維護能力
即使在PLC側變更實體位址，也無需修改資料連結設定、顯示器或 上層應用程式。
