(單位:mm)

無指定尺寸公差:公差等級 IT16

本體

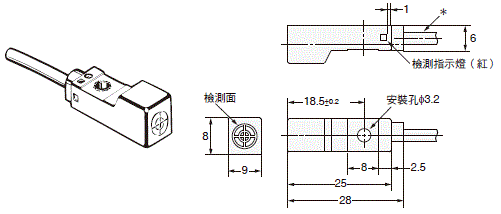

TL-Q2MC1型

TL-N / -Q 外觀尺寸 3

*PVC線圓形電纜 Φ2.9、3芯
(導體截面積:0.15mm2、絕緣體徑:Φ0.9mm) 標準2m

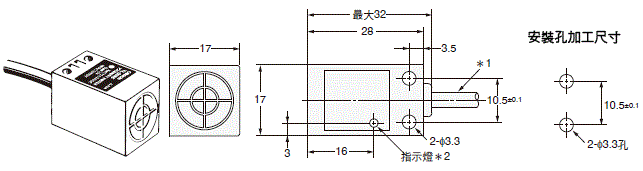

TL-Q5M[]型

TL-N / -Q 外觀尺寸 4

*1. B型、C型:PVC絕緣圓形電纜Φ4、3芯 (導體截面積:0.2mm2、絕緣體徑:Φ1.2mm) 標準2m
D型:PVC絕緣圓形電纜Φ4、3芯 (導體截面積:0.3mm2、絕緣體徑:Φ1.3mm) 標準2m
*2. B型、C型:檢測指示燈(紅)
D型:動作指示燈(紅)、設定顯示燈(綠)

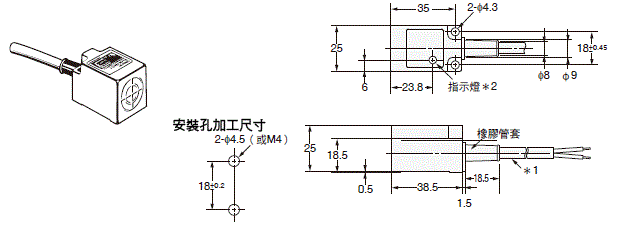

TL-N7MD[]型, TL-N5ME[]型

TL-N / -Q 外觀尺寸 5

 *1. D型:PVC絕緣圓形電纜 Φ6、2芯
(導體截面積:0.5mm2、絕緣體徑:Φ1.9mm) 標準2m
E型:PVC絕緣圓形電纜 Φ6、3芯
(導體截面積:0.5mm2、絕緣體徑:Φ1.9mm) 標準2m
*2. D1型:動作指示燈(紅)、設定指示燈(綠)
D2型:動作指示燈(紅)
E型:檢測指示燈(紅)

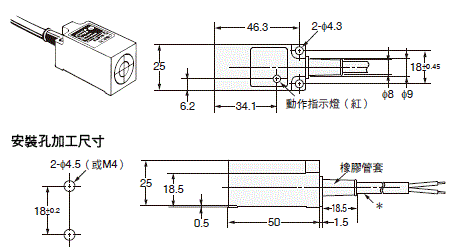

TL-N5MY[]型

TL-N / -Q 外觀尺寸 6

 * PVC絕緣圓形電纜 Φ6、2芯
 (導體截面積:0.5mm2、絕緣體徑:Φ1.9mm) 標準2m

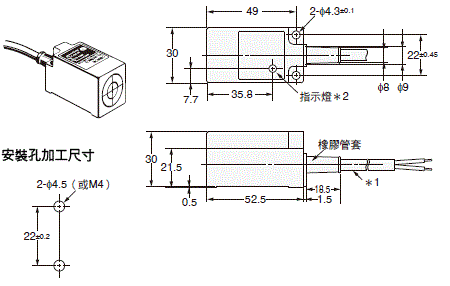

TL-N12MD[]型, TL-N10ME[]型, TL-N10MY[]型

TL-N / -Q 外觀尺寸 7

 *1. D型、Y型:PVC絕緣圓形電纜 Φ6、2芯
(導體截面積:0.5mm2、絕緣體徑:Φ1.9mm) 標準2m
E型、Y型:PVC絕緣圓形電纜 Φ6、3芯
(導體截面積:0.5mm2、絕緣體徑:Φ1.9mm) 標準2m
*2. D1型:動作指示燈(紅)、設定指示燈(綠)
D2型:動作指示燈(紅)
E型、Y型:檢測指示燈(紅)
Y型:動作指示燈(紅)

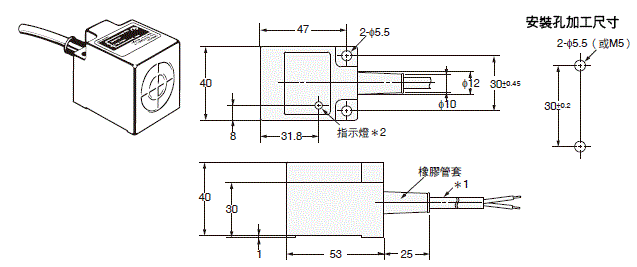

TL-N20MD[]型, TL-N20ME[]型, TL-N20MY[]型

TL-N / -Q 外觀尺寸 8

 *1. D型、Y型:PVC絕緣圓形電纜 Φ6、2芯
(導體截面積:0.5mm2、絕緣體徑:Φ1.9mm) 標準2m
E型:PVC絕緣圓形電纜 Φ6、3芯
(導體截面積:0.5mm2、絕緣體徑:Φ1.9mm) 標準2m
*2. D1型:動作指示燈(紅)、設定指示燈(綠)
D2型:動作指示燈(紅)
E型:檢測指示燈(紅)
Y型:動作指示燈(紅)

選購品(選購)

安裝金具

Y92E-C5型

TL-N / -Q 外觀尺寸 11

 適用感測器機種: TL-N5ME[]型 *2
TL-N5MY[]型
TL-N7MD[]型 *2

材質:安裝金具 :鍍鋅鐵
  :安裝用十字圓頭螺絲 :鐵鍍鎳
 (呎吋:M4、長度25mm)

Y92E-C10型

TL-N / -Q 外觀尺寸 12

 適用感測器機種:TL-N10ME[]型 *2
:TL-N10MY[]型
:TL-N12MD[]型 *2

材質:安裝金具 :鍍鋅鐵
  :安裝用十字圓頭螺絲 :鐵鍍鎳
 (呎吋:M4、長度25mm)

Y92E-C20型

TL-N / -Q 外觀尺寸 13

 適用感測器機種:TL-N20ME[]型 *2
:TL-N20MY[]型
:TL-N20MD[]型 *2

材質:安裝金具 :鍍鋅鐵
  :安裝用十字圓頭螺絲 :鐵鍍鎳
 (呎吋:M4、長度25mm)

*1. 數值為「安裝金具」的台座安裝尺寸。
*2. 附於商品中。

電線管用安裝金具

Y92E-N5C15型

TL-N / -Q 外觀尺寸 16

適用感測器機種:TL-N5ME[]型
適用感測器機種:TL-N5MY[]型
適用感測器機種:TL-N7MD[]型
材質 :鍍鋅鐵

Y92E-N10C15型

TL-N / -Q 外觀尺寸 17

適用感測器機種:TL-N10ME[]型
適用感測器機種:TL-N10MY[]型
適用感測器機種:TL-N12MD[]型
材質 :鍍鋅鐵
