(單位:mm)
更新日期 2015年8月8日
(單位:mm)

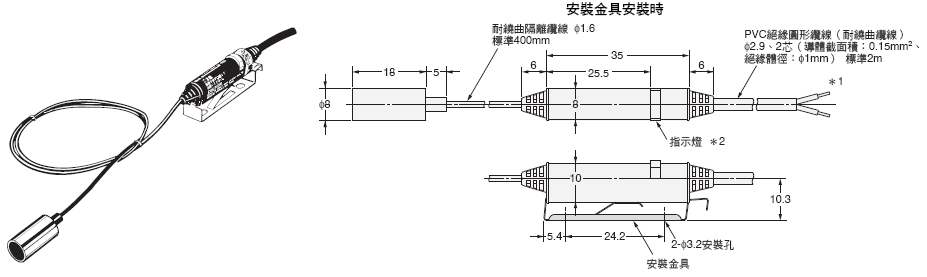

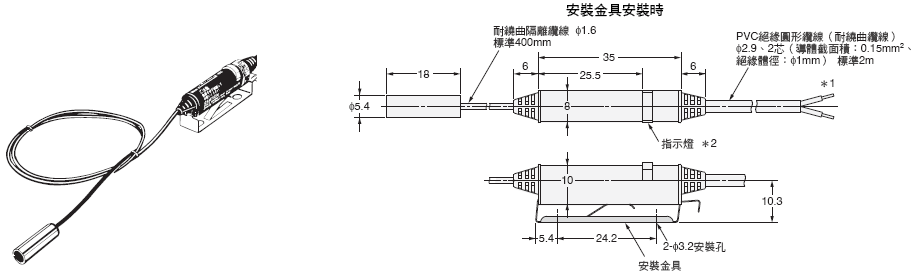

*1. 延長纜線(單獨金屬配管)最大200m
*2. D1型:動作指示燈(紅)、設定指示燈(綠)
D2型:動作指示燈(紅)

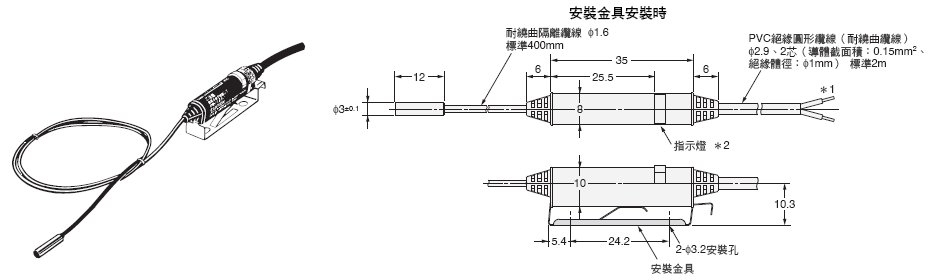

*1. 延長纜線(單獨金屬配管)最大200m
*2. D1型:動作指示燈(紅)、設定指示燈(綠)
D2型:動作指示燈(紅)

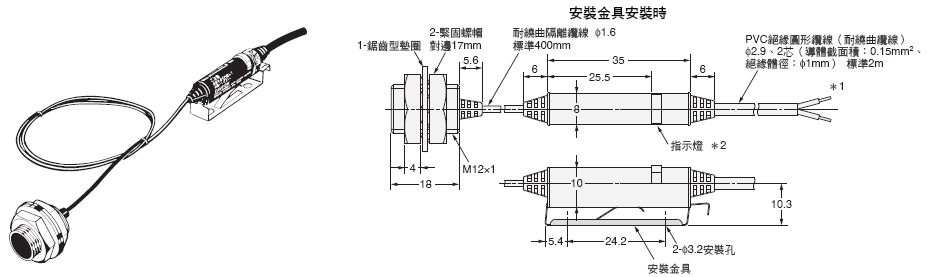

*1. 延長纜線(單獨金屬配管)最大200m
*2. D1型:動作指示燈(紅)、設定指示燈(綠)
D2型:動作指示燈(紅)

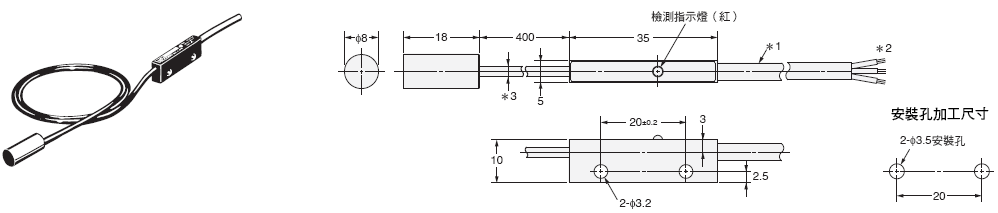

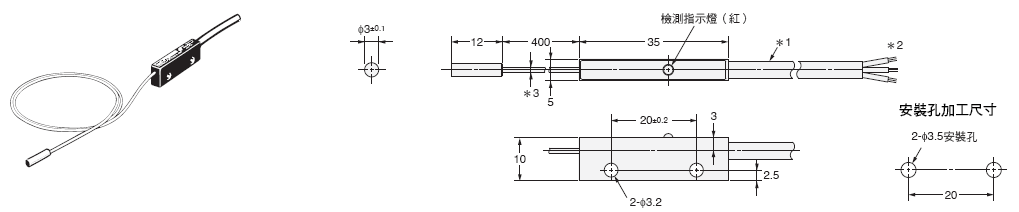

*1. PVC絕緣圓形纜線 φ4、3芯
(導體截面積:0.2mm2、絕緣體徑:φ1.2mm)標準2m
*2. 延長纜線(單獨金屬配管)最大50m
*3. 隔離纜線 φ2.5 標準400mm

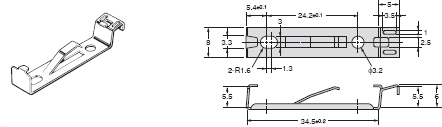

材質:不銹鋼(SUS301)
註. 附屬於直流2線式型。

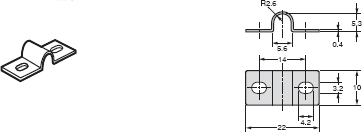

安裝金具(φ5.4用)
Y92E-F5R4型
材質:不銹鋼(SUS304)
註. 適用於E2EC-C1R5D[]型的頭部
