G7T

I/O繼電器

G7T

W29×D10×H32mm的 I/O輕巧繼電器

相關資訊

更新日期 2021年9月30日

（單位：mm）

本體

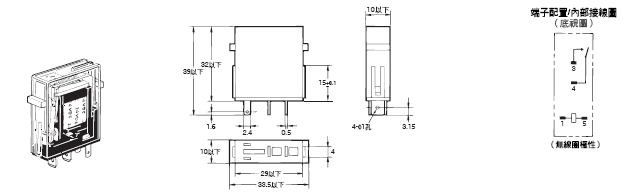

1a規格
G7T-1122S型（輸入用)
G7T-1112S型（輸出用）

G7T 外觀尺寸 2

註. 單品插座P7TF-05型與指示燈模組P70D（DC12/
24V）型合併使用時，請將端子1設為＋。

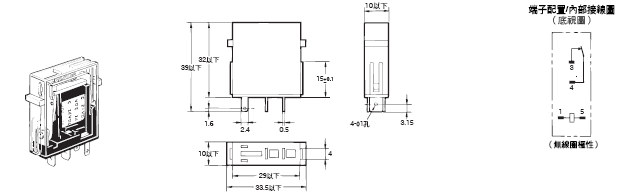

1b規格
G7T-1012S型（輸出用）

G7T 外觀尺寸 3

註. 單品插座P7TF-05型與指示燈模組P70D （DC12/24V）型合併使用時，請將端子1設為＋。

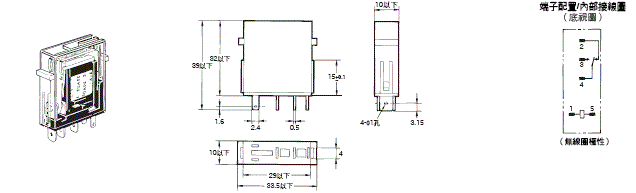

1c規格
G7T-112S型（輸出用）

G7T 外觀尺寸 4

註1(左). 無法作為I/O端子繼電器用（G7TC）。請與單品插座組合使用。（P7TF-05型插座）
註2(右). 單品插座P7TF-05型與指示燈模組P70D （DC12/24V）型合併使用時，請將端子1設為＋。

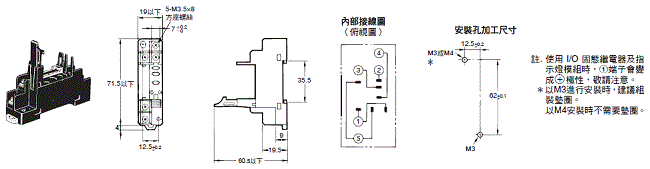

單品插座

P7TF-05型

G7T 外觀尺寸 6

註. 使用I/O 固態繼電器及指示燈模組時，A端子會變成極性，敬請注意。
＊以M3進行安裝時，建議組裝墊圈。以M4安裝時不需要墊圈。

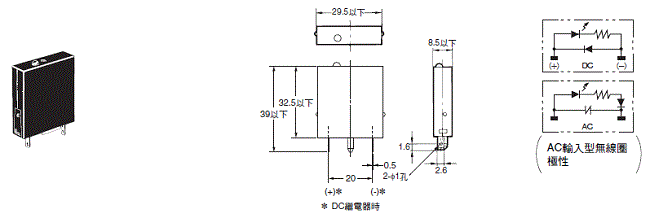

指示燈模組（附突波吸收功能）

P70型

G7T 外觀尺寸 8

更新日期 2021年9月30日
