(單位:mm)


標準型/直流負載開關型/二極體內藏型/直流負載開關用二極體內藏型 動作指示燈內藏型/直流負載開關用動作指示燈內藏型

本體

外露型

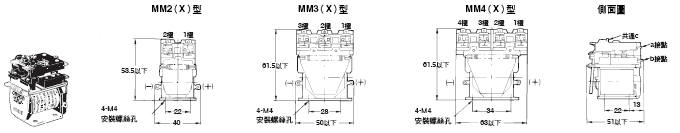

焊接端子
MM2(X)型 MM4(X)型
MM3(X)型
959_dm_1

圖例為MM2型。
請將MM[]X型的共通C連接至(+)。

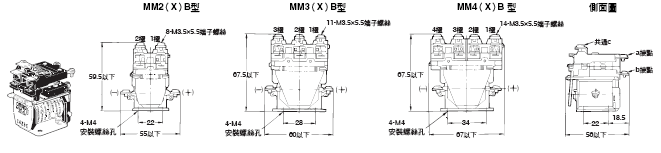

螺絲端子
MM2(X)B型 MM4(X)B型
MM3(X)B型
959_dm_2

圖例為MM2B型。

請將MM[]XB型的共通C連接至(+)。

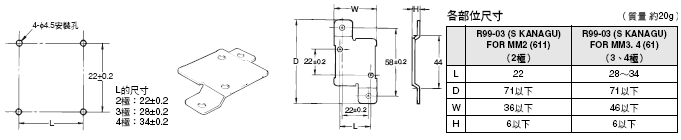

安裝孔加工尺寸                                   安裝支架(S支架)外露型在安裝時亦可使用S支架。
直立安裝時                                         R99-03 (S KANAGU) FOR MM[]型
959_dm_3



殼內型

插座式端子
MM2P(N、-D)型

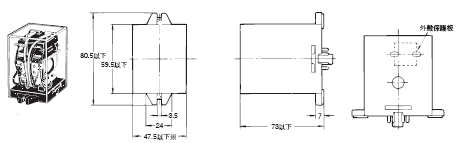

MM2XP(N、-D)型
959_dm_4
MM2XP(N、-D)型如圖所示,在側面有3-φ10孔。
※另外,由於附外殼保護板,尺寸寬度為48㎜以下。

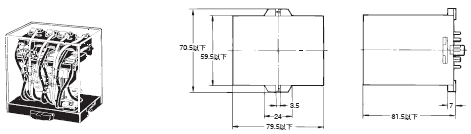

MM3P(N)型
959_dm_5


圖例為MM3P型。

MM3XP(N)型外殼保護板

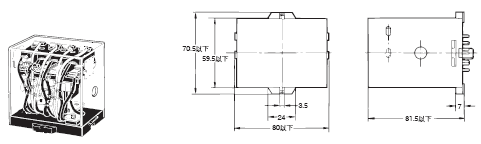

MM4P(N、-D)型
MM4XP(N、-D)型

MM 外觀尺寸 11

圖例為MM4P型。
MM@XP(N、-D)型如圖所示,在側面有3-φ10孔。
※另外,由於附外殼保護板,尺寸寬度為80㎜以下。

電力用輔助繼電器規格型

本體

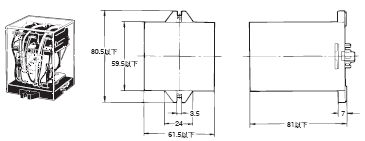

MM4P-JD型

MM 外觀尺寸 14

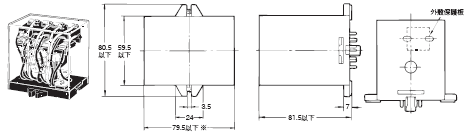

MM4XP-JD型

MM 外觀尺寸 15
