規格選型
（單位：mm）
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2026年3月16日
| 標準型/直流負載開關型 |
外露型

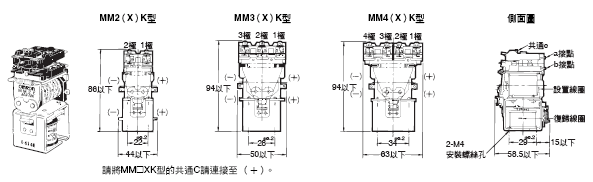

焊接端子
MM2（X）K型
MM3（X）K型
MM4（X）K型
圖例為MM2K型。

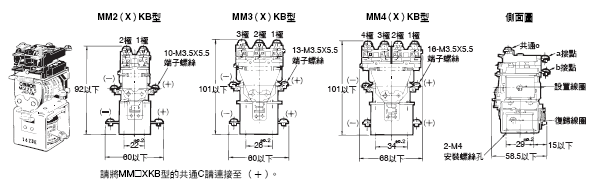

螺絲端子
MM2（X）KB型
MM3（X）KB型
MM4（X）KB型
圖例為MM2KB型。
安裝孔加工尺寸
尺寸公差為±0.2。
直立安裝時

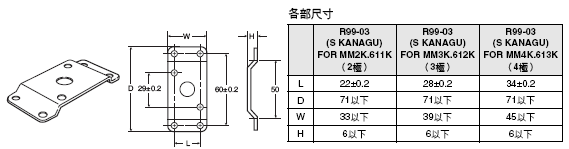

安裝支架（S支架）
・外露型的安裝亦可使用S支架。
R99-03 (S KANAGU) FOR MM[]型
殼內型
插座式端子型

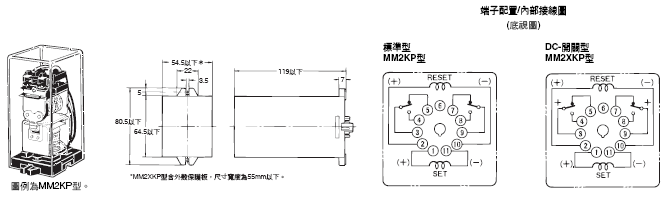

MM2（X）KP型
共通C請全部設為同極性。外殼上的標示為表示同極性，共通C皆顯示
為（＋），但無論是（＋）或（－），如果皆為同極性則沒有問題。
端子配置/內部接線圖上未配線的端子為未使用端子，會留下空位，並
非異常。
為（＋），但無論是（＋）或（－），如果皆為同極性則沒有問題。
端子配置/內部接線圖上未配線的端子為未使用端子，會留下空位，並
非異常。

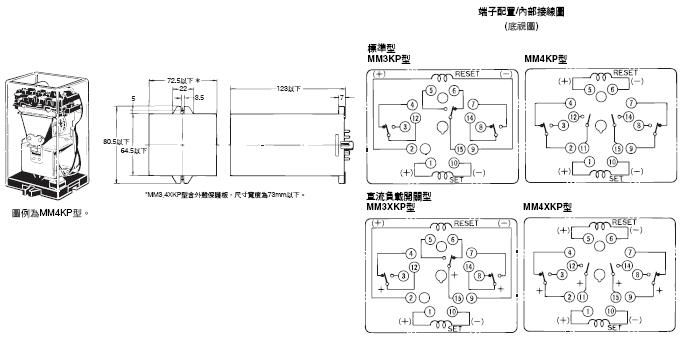

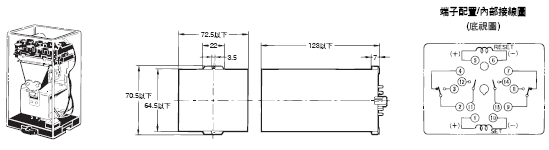

MM3（X）KP型
MM4（X）KP型
為（＋），但無論是（＋）或（－），如果皆為同極性則沒有問題。
端子配置/內部接線圖上未配線的端子為未使用端子，會留下空位，並
非異常。

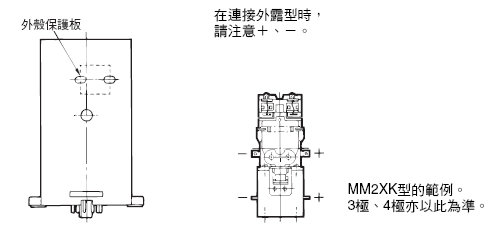

直流負載開關型的外殼
如下圖所示，外殼側面有3-φ10孔。

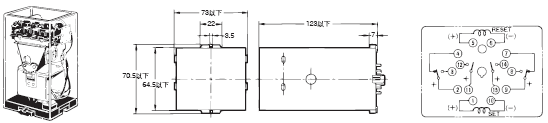

本體
MM4KP-JD型
2. 端子配置/ 內部接線圖上未配線的端子為未使用端子，會留下空位，並非異常。
MM4XKP-JD型
2. 端子配置/ 內部接線圖上未配線的端子為未使用端子，會留下空位，並非異常。

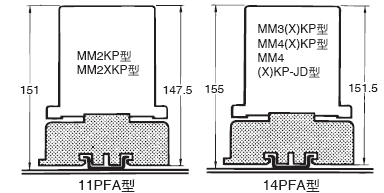

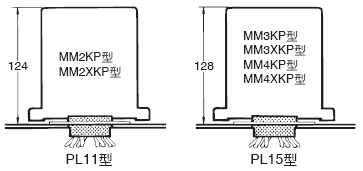

插座安裝高度
正面連接插座時
安裝軌道時
註. □PFA 型為鋁軌安裝、螺絲安裝共用。
背面連接插座時
註. □PFA 型為鋁軌安裝、螺絲安裝共用。
