A22

按鈕開關（圓形φ22/25）

A22

φ22與φ25共用（使用φ25用環時）

部分商品將於2024年3月停產

‣推薦替代型號查詢

應用事例

更新日期 2024年4月15日

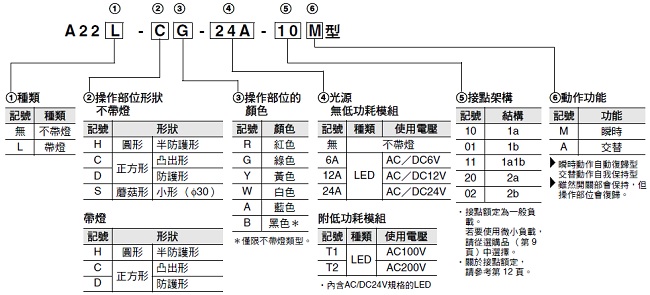

型號構成

型號基準

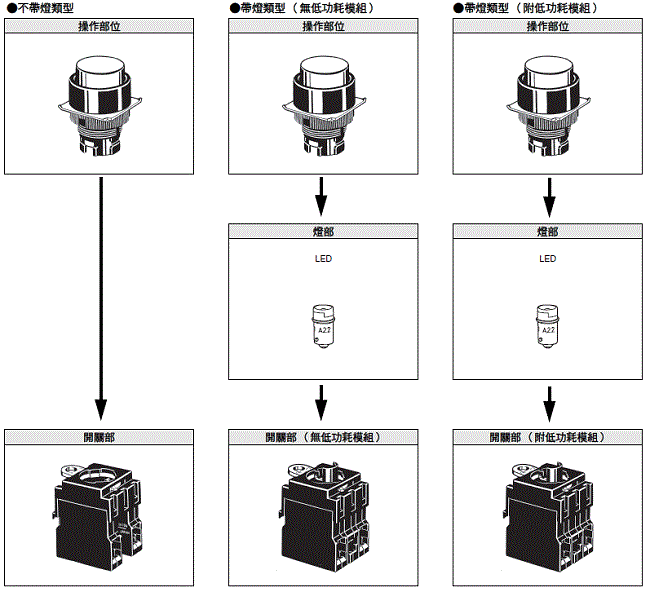

操作部位、LED （僅帶燈類型）、開關部套裝的型號。
有關組合的詳細資訊，請參閱「種類」（第 3 頁～第 5 頁）。

套裝組合型號

提供內含操作部位、LED （僅限帶燈類型）、開關部的套組。

不帶燈類型（圓形）

動作功能		瞬時動作（自動復歸型）	交替動作（自我保持型）	操作部位的顏形色記號（顏色）
形狀	輸出點數	套裝型號	套裝型號	操作部位的顏形色記號（顏色）
半防護形（A22-H型）	SPST-NO	A22-H[]-10M	A22-H[]-10A	R （紅色） Y （黃色） G （綠色） W （白色） A （藍色） B （黑色）
	SPST-NC	A22-H[]-01M	A22-H[]-01A
	SPST-NO + SPST-NC	A22-H[]-11M	A22-H[]-11A
	SPST-NO + SPST-NO	A22-H[]-20M	A22-H[]-20A
	SPST-NC + SPST-NC	A22-H[]-02M	A22-H[]-02A
小形（蘑菇型）φ30 （A22-S型）	SPST-NO	A22-S[]-10M	---
	SPST-NC	A22-S[]-01M
	SPST-NO + SPST-NC	A22-S[]-11M
	SPST-NO + SPST-NO	A22-S[]-20M
	SPST-NC + SPST-NC	A22-S[]-02M

註. 接點規格為一般負載用。

不帶燈類型（方形）

動作功能		瞬時動作（自動復歸型）	交替動作（自我保持型）	操作部位的顏形色記號（顏色）
形狀	輸出點數	套裝型號	套裝型號	操作部位的顏形色記號（顏色）
正方形凸出形（A22-C型）	SPST-NO	A22-C[]-10M	A22-C[]-10A	R （紅色） Y （黃色） G （綠色） W （白色） A （藍色） B （黑色）
	SPST-NC	A22-C[]-01M	A22-C[]-01A
	SPST-NO + SPST-NC	A22-C[]-11M	A22-C[]-11A
	SPST-NO + SPST-NO	A22-C[]-20M	A22-C[]-20A
	SPST-NC + SPST-NC	A22-C[]-02M	A22-C[]-02A
正方形防護形（A22-D型）	SPST-NO	A22-D[]-10M	A22-D[]-10A
	SPST-NC	A22-D[]-01M	A22-D[]-01A
	SPST-NO + SPST-NC	A22-D[]-11M	A22-D[]-11A
	SPST-NO + SPST-NO	A22-D[]-20M	A22-D[]-20A
	SPST-NC + SPST-NC	A22-D[]-02M	A22-D[]-02A

註. 接點規格為一般負載用。

帶燈類型（圓形）

動作功能				瞬時動作（自動復歸型）	交替動作（自我保持型）	操作部位的顏形色記號（顏色）
形狀	輸出點數	帶燈	使用電壓	套裝型號	套裝型號	操作部位的顏形色記號（顏色）
半防護形（A22L-H型） LED照明（無低功耗模組）	SPST-NO	LED	24 VAC/ VDC	A22L-H[]-24A-10M	A22L-H[]-24A-10A	R （紅色） Y （黃色） G （綠色） W （白色） A （藍色）
	SPST-NC			A22L-H[]-24A-01M	A22L-H[]-24A-01A
	SPST-NO + SPST-NC			A22L-H[]-24A-11M	A22L-H[]-24A-11A
	SPST-NO + SPST-NO			A22L-H[]-24A-20M	A22L-H[]-24A-20A
	SPST-NC + SPST-NC			A22L-H[]-24A-02M	A22L-H[]-24A-02A
半防護形（A22L-H型） LED低功耗照明（附低功耗模組）	SPST-NO		100 VAC	A22L-H[]-T1-10M	A22L-H[]-T1-10A
	SPST-NO		200 VAC	A22L-H[]-T2-10M	A22L-H[]-T2-10A
	SPST-NC		100 VAC	A22L-H[]-T1-01M	A22L-H[]-T1-01A
	SPST-NC		200 VAC	A22L-H[]-T2-01M	A22L-H[]-T2-01A
	SPST-NO + SPST-NC		100 VAC	A22L-H[]-T1-11M	A22L-H[]-T1-11A
	SPST-NO + SPST-NC		200 VAC	A22L-H[]-T2-11M	A22L-H[]-T2-11A
	SPST-NO + SPST-NO		100 VAC	A22L-H[]-T1-20M	A22L-H[]-T1-20A
	SPST-NO + SPST-NO		200 VAC	A22L-H[]-T2-20M	A22L-H[]-T2-20A
	SPST-NC + SPST-NC		100 VAC	A22L-H[]-T1-02M	A22L-H[]-T1-02A
	SPST-NC + SPST-NC		200 VAC	A22L-H[]-T2-02M	A22L-H[]-T2-02A

註. 接點規格為一般負載用。

帶燈類型（方形）

動作功能				瞬時動作（自動復歸型）	交替動作（自我保持型）	操作部位的顏色記號（顏色）
形狀	輸出點數	帶燈	使用電壓	套裝型號	套裝型號	操作部位的顏色記號（顏色）
正方形凸出形（A22L-C型） LED照明（無低功耗模組）	SPST-NO	LED	24 VAC/ VDC	A22L-C[]-24A-10M	A22L-C[]-24A-10A	R （紅色） Y （黃色） G （綠色） W （白色） A （藍色）
	SPST-NC			A22L-C[]-24A-01M	A22L-C[]-24A-01A
	SPST-NO + SPST-NC			A22L-C[]-24A-11M	A22L-C[]-24A-11A
	SPST-NO + SPST-NO			A22L-C[]-24A-20M	A22L-C[]-24A-20A
	SPST-NC + SPST-NC			A22L-C[]-24A-02M	A22L-C[]-24A-02A
正方形凸出形（A22L-C型） LED低功耗照明（附低功耗模組）	SPST-NO		100 VAC	A22L-C[]-T1-10M	A22L-C[]-T1-10A
	SPST-NO		200 VAC	A22L-C[]-T2-10M	A22L-C[]-T2-10A
	SPST-NC		100 VAC	A22L-C[]-T1-01M	A22L-C[]-T1-01A
	SPST-NC		200 VAC	A22L-C[]-T2-01M	A22L-C[]-T2-01A
	SPST-NO + SPST-NC		100 VAC	A22L-C[]-T1-11M	A22L-C[]-T1-11A
	SPST-NO + SPST-NC		200 VAC	A22L-C[]-T2-11M	A22L-C[]-T2-11A
	SPST-NO + SPST-NO		100 VAC	A22L-C[]-T1-20M	A22L-C[]-T1-20A
	SPST-NO + SPST-NO		200 VAC	A22L-C[]-T2-20M	A22L-C[]-T2-20A
	SPST-NC + SPST-NC		100 VAC	A22L-C[]-T1-02M	A22L-C[]-T1-02A
	SPST-NC + SPST-NC		200 VAC	A22L-C[]-T2-02M	A22L-C[]-T2-02A

註. 接點規格為一般負載用。

動作功能				瞬時動作（自動復歸型）	交替動作（自我保持型）	操作部位的顏色記號（顏色）
形狀	輸出點數	帶燈	使用電壓	套裝型號	套裝型號	操作部位的顏色記號（顏色）
正方形防護形（A22L-D型） LED照明（無低功耗模組）	SPST-NO	LED	24 VAC/ VDC	A22L-D[]-24A-10M	A22L-D[]-24A-10A	R （紅色） Y （黃色） G （綠色） W （白色） A （藍色）
	SPST-NC			A22L-D[]-24A-01M	A22L-D[]-24A-01A
	SPST-NO + SPST-NC			A22L-D[]-24A-11M	A22L-D[]-24A-11A
	SPST-NO + SPST-NO			A22L-D[]-24A-20M	A22L-D[]-24A-20A
	SPST-NC + SPST-NC			A22L-D[]-24A-02M	A22L-D[]-24A-02A
正方形防護形（A22L-D型） LED低功耗照明（附低功耗模組）	SPST-NO		100 VAC	A22L-D[]-T1-10M	A22L-D[]-T1-10A
	SPST-NO		200 VAC	A22L-D[]-T2-10M	A22L-D[]-T2-10A
	SPST-NC		100 VAC	A22L-D[]-T1-01M	A22L-D[]-T1-01A
	SPST-NC		200 VAC	A22L-D[]-T2-01M	A22L-D[]-T2-01A
	SPST-NO + SPST-NC		100 VAC	A22L-D[]-T1-11M	A22L-D[]-T1-11A
	SPST-NO + SPST-NC		200 VAC	A22L-D[]-T2-11M	A22L-D[]-T2-11A
	SPST-NO + SPST-NO		100 VAC	A22L-D[]-T1-20M	A22L-D[]-T1-20A
	SPST-NO + SPST-NO		200 VAC	A22L-D[]-T2-20M	A22L-D[]-T2-20A
	SPST-NC + SPST-NC		100 VAC	A22L-D[]-T1-02M	A22L-D[]-T1-02A
	SPST-NC + SPST-NC		200 VAC	A22L-D[]-T2-02M	A22L-D[]-T2-02A

註. 接點規格為一般負載用。

單品型號

可個別訂購操作部位、燈部、插座部。若整套訂購無法滿足使用需求時，可自行搭配訂購。亦可用來做為維修
零件時庫存管理的訂購方式。

操作部位

不帶燈類型

密封性	IP65耐油型
形狀	半防護形	小形（蘑菇型φ30）	正方形凸出形	正方形防護形
操作部位的顏色	型號	型號	型號	型號
紅色	A22-HR	A22-SR	A22-CR	A22-DR
綠色	A22-HG	A22-SG	A22-CG	A22-DG
黃色	A22-HY	A22-SY	A22-CY	A22-DY
白色	A22-HW	A22-SW	A22-CW	A22-DW
藍色	A22-HA	A22-SA	A22-CA	A22-DA
黑色	A22-HB	A22-SB	A22-CB	A22-DB

帶燈類型

密封性	IP65
形狀	半防護形	正方形凸出形	正方形防護形
操作部位的顏色	型號	型號	型號
紅色	A22L-HR	A22L-CR	A22L-DR
綠色	A22L-HG	A22L-CG	A22L-DG
黃色	A22L-HY	A22L-CY	A22L-DY
白色	A22L-HW	A22L-CW	A22L-DW
藍色	A22L-HA	A22L-CA	A22L-DA

燈部

LED

使用電壓			6 VAC/VDC	12 VAC/VDC	24 VAC/VDC
形狀		發光顏色	型號	型號	型號
	AC／ DC用	紅色	A22-6AR	A22-12AR	A22-24AR
		綠色	A22-6AG	A22-12AG	A22-24AG
		*黃色 2**	A22-6AY	A22-12AY	A22-24AY
		藍色	A22-6AA	A22-12AA	A22-24AA

註. 使用於低功耗照明時，請使用A22-24A@型。不可使用24V以外的LED燈。
＊用於操作部位的顏色為黃色或白色時。

開關部（一般負載）

無低功耗模組

分類形狀		不帶燈用		帶燈用
動作功能		瞬時	交替	瞬時	交替
接點架構		型號	型號	型號	型號
一般負載用	1a	A22-10M	A22-10A	A22L-10M	A22L-10A
	1b	A22-01M	A22-01A	A22L-01M	A22L-01A
	1a1b	A22-11M	A22-11A	A22L-11M	A22L-11A
	2a	A22-20M	A22-20A	A22L-20M	A22L-20A
	2b	A22-02M	A22-02A	A22L-02M	A22L-02A

附低功耗模組

分類形狀		照光用AC110V		照光用AC220V
動作功能		瞬時	交替	瞬時	交替
接點架構		型號	型號	型號	型號
一般負載用	1a	A22L-10M-T1	A22L-10A-T1	A22L-10M-T2	A22L-10A-T2
	1b	A22L-01M-T1	A22L-01A-T1	A22L-01M-T2	A22L-01A-T2
	1a1b	A22L-11M-T1	A22L-11A-T1	A22L-11M-T2	A22L-11A-T2
	2a	A22L-20M-T1	A22L-20A-T1	A22L-20M-T2	A22L-20A-T2
	2b	A22L-02M-T1	A22L-02A-T1	A22L-02M-T2	A22L-02A-T2

註1. 圖片以2a接點為代表的範例。
2. 附低功耗模組的LED燈請使用A22-24A@型。不可使用24V以外的LED燈。

選購品、工具（另售）

選購品

種類		分類		型號	備考
開關模組		1a接點	一般負載	A22-10	通常已裝備有一般負載用的1a接點（A22-10型）、1b接點（A22-01型）模組。可用來額外增加或更換接點等。在不帶燈類型上安裝3個開關模組時，需要使用三岔隔片A22Z-3003型。
		1a接點	微小負載	A22-10S
		1b接點	一般負載	A22-01
		1b接點	微小負載	A22-01S
		2a一體接點	一般負載	A22-20
		2a一體接點	微小負載	A22-20S
		2b一體接點	一般負載	A22-02
		2b一體接點	微小負載	A22-02S
		1a、1b一體接點	一般負載	A22-11
		1a、1b一體接點	微小負載	A22-11S
帶燈模組		直接照光		A22-TN
		低功耗照明	AC100V	A22-T1	可用來變更照明方式。（LED專用）
		低功耗照明	AC200V	A22-T2	可用來變更照明方式。（LED專用）
安裝台		瞬時型用		A22-3200	適用於當您購買及安裝開關模組及照明模組等單品時。
安裝台		交替型用		A22-3210	適用於當您購買及安裝開關模組及照明模組等單品時。
銘板模組s	一般型	有銘板（不帶文字）	白色	A22Z-3321	銘板的材質為壓克力。
			紅色	A22Z-3322
			黑色	A22Z-3323
		無銘板		A22Z-3320
	大型	有銘板（不帶文字）	白色	A22Z-3331	銘板的材質為壓克力。
			紅色	A22Z-3332
			黑色	A22Z-3333
		有銘板（不帶文字）		A22Z-3330
止迴環		圓形		A22Z-3360	可用來提高操作部位的止迴強度。
金屬外框		平面形、凸出形用		A22Z-3580	可與標準品的外框替換使用。材質：銅合金鍍鎳、鉻不適用於M22型。
金屬外框		全防護用		A22Z-3582	可與標準品的外框替換使用。材質：銅合金鍍鎳、鉻不適用於M22型。
防水蓋		平面形用		A22Z-3600F	可防止粉塵、水等侵入操作部位內部。顏色：半透明材質：矽膠
		凸出形用		A22Z-3600T
		全防護用		A22Z-3600G
彩色蓋		紅色		A22Z-30TR	可用來變更帶燈按鈕開關（圓形）操作部位的顏色。（但不適用於半防護形）
		綠色		A22Z-30TG
		黃色		A22Z-30TY
		白色		A22Z-30TW
		藍色		A22Z-30TA
蓋子	A22型用	凸出形、全防護形、半防護形用		A22Z-3490	蓋子的材質為聚碳酸樹脂。
蓋子	M22型用	圓形用		A22Z-3495	蓋子的材質為聚碳酸樹脂。
三岔隔片		---		A22Z-3003	適用於在不帶燈類型上安裝3個開關模組時。不適用於交替動作開關、旋鈕型選擇開關及鑰匙型選擇開關的構造。已含於蘑菇型開關中。請參閱第 27 頁。
面板插塞		圓形		A22Z-3530	可用來補足因預先增設而裁剪的面板孔。顏色：黑色
控制盒		1孔		A22Z-B101	A22Z-B1@型不適用2a、2b、1a1b一體接點。 A22Z-B2@型無法安裝A22型系列的交替型、2a、2b、1a1b一體接點。材質：聚碳酸樹脂
		1孔		A22Z-B201
		1孔黃色控制盒		A22Z-B101Y
		1孔黃色控制盒		A22Z-B201Y
		2孔		A22Z-B102
		2孔		A22Z-B202
		3孔		A22Z-B103
		3孔		A22Z-B203
接頭		適用電線尺寸（mm）	φ7～9	A22Z-3500-1	此為塑膠製品，從開關控制盒拉出電纜線時使用。請參閱第 26 頁。
接頭		適用電線尺寸（mm）	φ9～11	A22Z-3500-2	此為塑膠製品，從開關控制盒拉出電纜線時使用。請參閱第 26 頁。
φ25用環		---		A22Z-R25	可用來安裝於孔徑φ25的面板上。請參閱第 23 頁、第 24 頁。本體未隨附。請單獨訂購。
φ30用樹脂附件		Round		A22Z-A30	可用來安裝於孔徑φ30的面板上。請參閱第 27 頁
鎖板		---		A22Z-3380	可用來固定開關部的拉臂。
簡易保護蓋		---		A22Z-3700	可防止灰塵等髒汙從面板背面侵入。

種類		分類			型號	備考
銘板	一般型用	不帶文字	黑色		A22Z-3443B	安裝於一般型銘板模組上使用。請參閱第 27 頁。材質為壓克力。
			紅色		A22Z-3443R
			白色		A22Z-3443W
			透明		A22Z-3443C
		帶文字	紅底白字	○	A22Z-3443R-2
				STOP	A22Z-3443R-4
				停止	A22Z-3443R-J4
			紅底黑字	緊急停止	A22Z-3443R-J1
			黑底白字	\|	A22Z-3443B-1
				START	A22Z-3443B-3
				ON	A22Z-3443B-5
				OFF	A22Z-3443B-6
				UP	A22Z-3443B-7
				DOWN	A22Z-3443B-8
				POWER ON	A22Z-3443B-9
				OFF-ON	A22Z-3443B-10
				自動	A22Z-3443B-J1
				手動	A22Z-3443B-J2
				啟動	A22Z-3443B-J3
				復歸	A22Z-3443B-J4
				打開	A22Z-3443B-J5
				關閉	A22Z-3443B-J6
				電源	A22Z-3443B-J7
				運轉	A22Z-3443B-J8
				上升	A22Z-3443B-J9
				下降	A22Z-3443B-J10
				關閉-打開	A22Z-3443B-J11
				手動-自動	A22Z-3443B-J12
				逆轉-順轉	A22Z-3443B-J13
				閉-開	A22Z-3443B-J14
				手動切自	A22Z-3443B-J15
	大型用	不帶文字	黑色		A22Z-3453B	安裝於大型銘板模組上使用。請參閱第 27 頁。材質為壓克力。
			紅色		A22Z-3453R
			白色		A22Z-3453W
			透明		A22Z-3453C
	緊急停止用	黃底黑字	φ60		A22Z-3466-1	可當作緊急停止開關的銘板使用。
	緊急停止用	黃底黑字	φ90		A22Z-3476-1	可當作緊急停止開關的銘板使用。
字符薄膜		無印刷（圓形）			A22Z-3460	在薄膜上印刷後，貼於帶燈按鈕開關指示燈的銘板上使用。（背面已塗上黏著劑。）
		文字印刷（圓形）	\|		A22Z-3460-1
			○		A22Z-3460-2
			START		A22Z-3460-3
			STOP		A22Z-3460-4
		無印刷（方形）			A22Z-3480

工具

種類	形狀	分類	型號	備考
燈泡更換工具		---	A22Z-3901	此為橡膠製品，可更容易裝卸燈部。
鎖緊工具		---	A22Z-3905	使用在從面板背面鎖緊安裝螺帽及更換緊急停止開關（帶燈類型）的蓋子時。
外蓋鎖緊工具		---	A22Z-3908	可用來更換半防護形按鈕開關外蓋。
方形蓋拔除工具		---	A3PJ-5080	可用來拆卸方形帶燈按鈕開關及指示燈的外蓋。

更新日期 2024年4月15日
