(單位:mm)

未指定尺寸公差:公差等級 IT16

本體

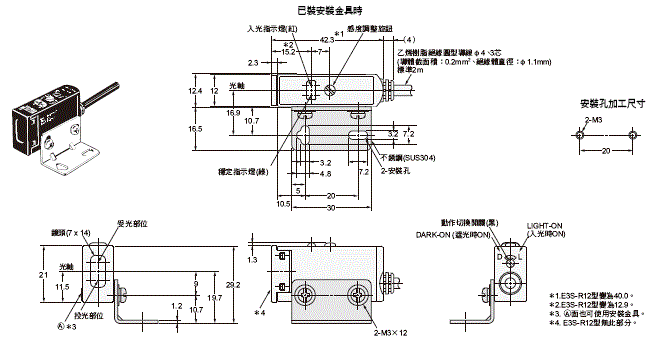

小型塑膠外殼類型(水平型)

出線型
E3S-R11型、E3S-R12型
E3S-R31型

1157_dm_1

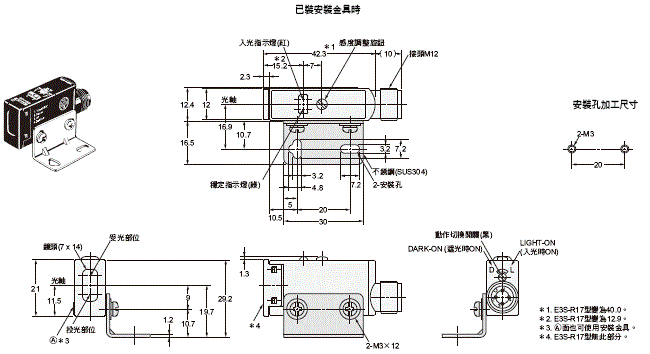

接頭型
E3S-R16型、E3S-R17型
E3S-R36型

1157_dm_2

小型塑膠外殼類型(垂直型)

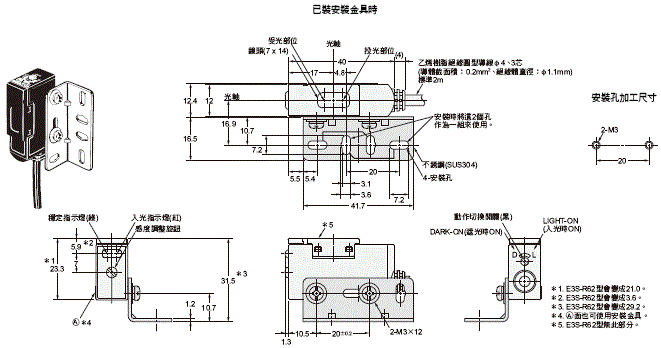

出線型
E3S-R61型、E3S-R62型
E3S-R81型
1157_dm_3

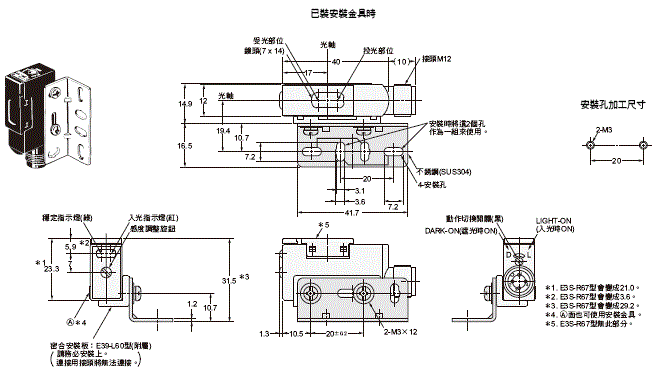

接頭型
E3S-R66型、E3S-R67型
E3S-R86型

1157_dm_4

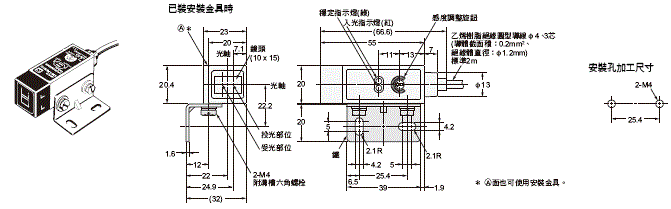

金屬外殼類型(水平型)

E3S-RS30E4型
E3S-R1E4型

1157_dm_5

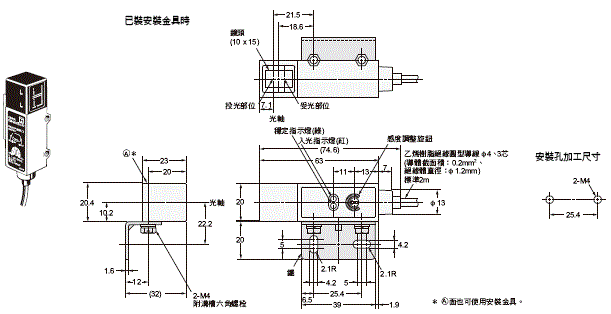

金屬外殼類型(立式)

E3S-RS30E42型
E3S-R1E42型

1157_dm_6

選購品(另售)

關於感度調整用反射板請參照 →E39-L/F39-L/E39-S/E39-R型
關於反射板請參照 →E39-L/F39-L/E39-S/E39-R型
關於安裝金具請參照 →E39-L/F39-L/E39-S/E39-R型
關於密合安裝板請參照 →E39-L/F39-L/E39-S/E39-R型
關於感測器I/O接頭 請參照→ 「感測器I/O接頭/感測控制器」
