K7L-U[] / UD[][]
長距離配線用 漏液檢測器
![K7L-U[] / UD[][]](/Images/l_1819-18-118961-198x198.jpg)
超小型尺寸，可進行業界最長的漏液監視
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2026年3月18日

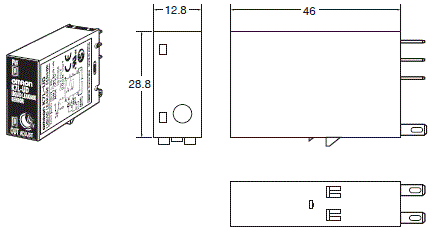

漏液檢測器
K7L-U/-UD/-UDP
![K7L-U[] / UD[][] 外觀尺寸 1](/Images/1819_dm_118-119498.gif)

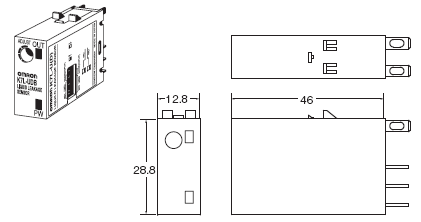

漏液檢測器
K7L-UB/-UDB/-UDPB
![K7L-U[] / UD[][] 外觀尺寸 2](/Images/1819_dm_218-228693.gif)

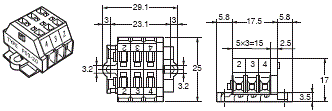

連接端子台＊
F03-20
![K7L-U[] / UD[][] 外觀尺寸 3](/Images/1819_dm_318-228692.gif)

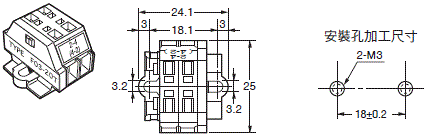

終端抵抗＊
F03-20T
![K7L-U[] / UD[][] 外觀尺寸 4](/Images/564_dm_418-235746.gif)

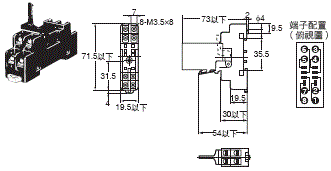

正面連接底座＊
P2RFZ-08 （可使用圓形端子）
![K7L-U[] / UD[][] 外觀尺寸 5](/Images/564_dm_518-235747.gif)
註. 請注意 K7L 型之適用機型依底座類型而異。 若組合錯誤，將會造成 K7L 銘牌上下相反。
正面連接底座＊
P2RFZ-08-E
![K7L-U[] / UD[][] 外觀尺寸 7](/Images/564_dm_618-235748.gif)
註. 請注意 K7L 型之適用機型依底座類型而異。 若組合錯誤，將會造成 K7L 銘牌上下相反。

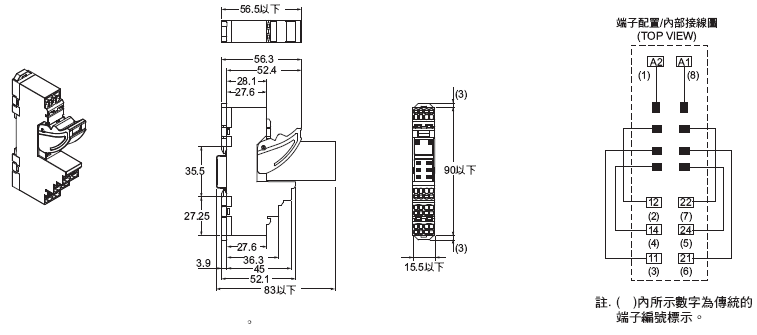

正面連接底座
P2RF-08-PU
![K7L-U[] / UD[][] 外觀尺寸 9](/Images/564_dm_718-235749.gif)
註. 請注意 K7L 型之適用機型依底座類型而異。 若組合錯誤，將會造成 K7L 銘牌上下相反。

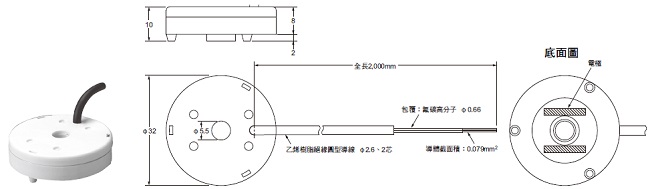

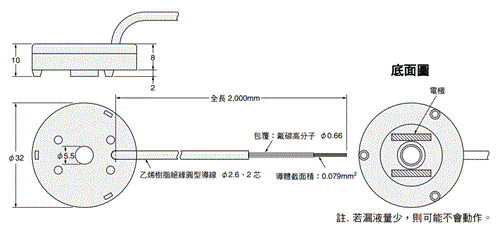

點狀漏液感測器
F03-16PS
F03-16PS-F
![K7L-U[] / UD[][] 外觀尺寸 11](/Images/564_dm_818-324409.gif)
註. 若漏液量少，則可能不會動作。

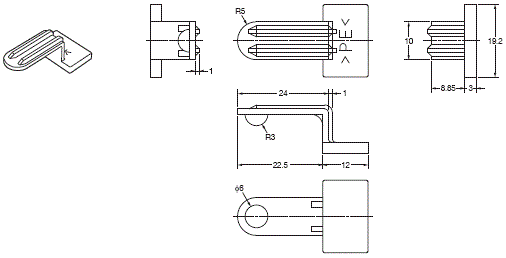

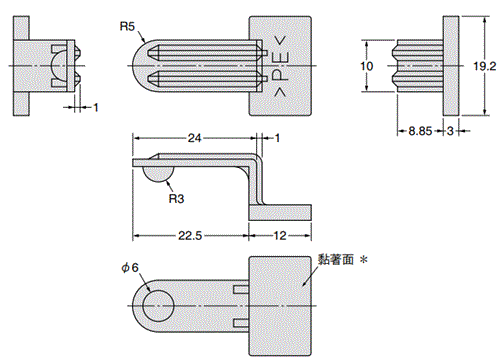

指示感測器固定金具
F03-26PS
![K7L-U[] / UD[][] 外觀尺寸 13](/Images/564_dm_918-324410.gif)
＊連接端子台之材質為尼龍 66。請在不會沾到化學液體之處，使用小螺絲 （M3）確實固定。
＊M3 螺絲的連接底座鎖合適當扭力為 0.78 ～ 1.18N∙m。
更新日期 2026年3月18日
