K7L-U[] / UD[][]

長距離配線用 漏液檢測器

K7L-U[] / UD[][]

超小型尺寸,可進行業界最長的漏液監視

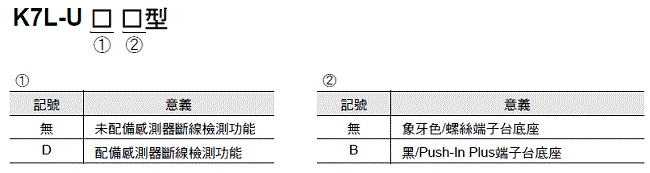

型號基準

1819_lu_1

記號 意義 記號 意義
未配備感測器斷線檢測功能 象牙色/螺絲端子台底座
D 配備感測器斷線檢測功能 B 黑/Push-In Plus端子台底座
註:螺絲端子台插座和端子的配置為上下相反,如需Push-In Plus端子台插座,請使用 K7L-[]B型。

種類

品名/規格 型號
放大器 漏液檢測器*1 K7L-U
K7L-UB
附斷線檢測功能
漏液檢測器*1
K7L-UD
K7L-UDB
感測器 帶狀型 F03-15
F03-16PE
F03-16PT
F03-16SF
F03-16SFC
點狀形
(K7L-U/UB用)
F03-16PS
F03-16PS-F
固定用具 帶狀型用 F03-25
F03-26PES
F03-26PEN
F03-26PTN
點狀型用 F03-26PS
底座*2
(K7L-U/UD用)
可使用圓形端子 P2RF-08
不可使用圓形端子 P2RF-08-E
底座*2
(K7L-UB/UDB用)
Push-In Plus端子 P2RF-08-PU
連接端子台 F03-20
終端抵抗 F03-20T

*1. 本品另備有附屬品。詳情請確認產品規格中之附屬品說明。

*2. 請注意K7L型之適用機型依底座類型而異,若組合錯誤,將會造成K7L銘牌上下相反。
