S8AS

智慧型電源供應器（240/480W型）

S8AS

注重安全性與維護性的新電源型態

相關資訊

更新日期 2021年5月31日

額定／性能

S8AS-24006[]型

型號 S8AS-24006 S8AS-24006N S8AS-24006R
效率(Typ.) 80%以上
輸入條件 電壓範圍＊1 AC100～240V(AC85～264V)
頻率＊1 50/60Hz(47～63Hz)
電流 100V輸入時 3.8A以下
200V輸入時 2.0A以下
功率因數 0.95以上
高諧波電流 符合EN61000-3-2
漏電流 100V輸入時 0.5mA以下
200V輸入時 1.0mA以下
突波電流
＊2		 100V輸入時 25A以下(25℃、冷啟動)
200V輸入時 50A以下(25℃、冷啟動)
輸出條件 分支迴路數 6分支
最大遮斷輸出電流(每1分支輸出) 3.8A
總輸出電流 10A
電壓調整範圍＊3 ±10%(以V.ADJ調整)
漣波雜訊電壓 2.0%［P-P］以下(額定輸入與輸出)＊4
輸出漏電流 10mA以下
輸入變化影響 0.5%以下(輸入AC85～264V、100%負載)＊5
負載變化影響(額定輸入電壓) 4.0%以下(額定輸入、0～100%負載)＊5
溫度變化影響 0.05%/℃以下
起動時間＊2 3,000ms以下(額定輸入與輸出)＊4
輸出保持時間＊2 20ms以上(額定輸入與輸出)＊4
各種功能 異常遮斷 功能 異常電壓遮斷 28.8V(固定)
異常電流遮斷＊2 設定範圍：0.5～3.8A(0.1A單位) 3.8A(固定) 設定範圍：0.5～3.8A(0.1A單位)
異常總電流遮斷 相當於17A 2s以上、15A 5s以上、13A 10s以上、12A 20s以上的總輸出電流流通時進行遮斷
異常遮斷輸出 光開關輸出
DC30VMax.50mAMax.、漏電流0.1mA以下、殘留電壓2V以下
電壓不足
檢測功能		 電壓不足檢測 設定範圍：18.0～26.4V(0.1V單位) 20.0V(固定) 設定範圍：18.0～26.4V(0.1V單位)
電壓不足檢測輸出 光開關輸出
DC30VMax.50mAMax.、漏電流0.1mA以下、殘留電壓2V以下
更換通知 功能 更換通知 設定範圍：0.0～5.0年(0.5年單位) 0.5年(固定) 設定範圍：0.0～5.0年(0.5年單位)
更換通知輸出 光開關輸出
DC30VMax.50mAMax.、漏電流0.1mA以下、殘留電壓2V以下
溫度輸出 功能 溫度 設定範圍：25～90℃(1℃單位) 90℃(固定) 設定範圍：25～90℃(1℃單位)
溫度輸出 光開關輸出
DC30VMax.50mAMax.、漏電流0.1mA以下、殘留電壓2V以下
顯示功能 輸出電壓顯示 顯示範圍：17.0～30.0V
顯示精度：2%rdg±1位數以下
輸出電流顯示 分支輸出電流顯示範圍：0.0～4.0A
分支輸出峰值電流顯示範圍：0.0～20.0A
總輸出電流顯示範圍：0.0～40.0A
顯示精度：5%FS(4A)±1位數以下
更換通知顯示 顯示範圍：FUL(Full)/HLF(Half)/0.0～5.0年
溫度顯示 顯示範圍：-20～+100℃
顯示精度：2℃±1位數以下
外部遮斷訊號輸入

可對各分支輸出設定

有效/無效DC19.2～30.0V、

最小訊號寬幅10ms以上、

以輸入後20ms+關機程序時間遮斷

所有分支輸出：有效(固定)
DC19.2～30.0V、

最小訊號寬幅10ms以上、

以輸入後20ms+關機程序時間遮斷

可對各分支輸出設定

有效/無效DC19.2～30.0V、

最小訊號寬幅10ms以上、

以輸入後20ms+關機程序時間遮斷
啟動程序 設定範圍：0.0～99.9s(0.1s單位) 分支輸出1：0.0s(固定)
分支輸出2：0.4s(固定)
分支輸出3：0.8s(固定)
分支輸出4：1.2s(固定)
分支輸出5：1.6s(固定)
分支輸出6：2.0s(固定) 		 設定範圍：0.0～99.9s(0.1s單位)
關機程序 設定範圍：0.0～99.9s(0.1s單位) 所有分支輸出：0.0s(固定) 設定範圍：0.0～99.9s(0.1s單位)
通訊功能 無 有(RS-485)
取樣週期 1ms
並聯連接 不可
串聯連接 不可
其他 使用環境溫度 請參閱降額曲線(不結冰、結露)＊2
保存溫度 -25～+65℃
使用環境濕度 25～85%(保存濕度25～90%)
耐電壓 AC3.0kV1min(所有輸入)與(所有分支輸出、所有輸入/出訊號、所有通訊)之間(檢出電流20mA)
AC2.0kV1min(所有輸入)與(1948_sp_1)之間(檢出電流20mA)
AC1.0kV1min(所有分支輸出、所有輸入/出訊號、所有通訊)與(1948_sp_1)之間(檢出電流20mA)
AC500V1min(所有分支輸出)與(所有輸入/出訊號、所有通訊)之間(檢出電流20mA)
AC500V1min(所有輸入/出訊號)與(所有通訊)之間(檢出電流20mA)
AC500V1min(所有輸入訊號)與(所有輸出訊號)之間(檢出電流20mA)
絕緣阻抗 100MΩ以上(所有分支輸出、所有輸入/出訊號、所有通訊)與(所有輸入、1948_sp_1)之間at500VDC
耐震動 10～55Hz單側振幅0.375mm3方向各2h無異常
耐衝擊 150m/s26方向各3次無異常
輸出指示燈 有(顏色：綠)
雜音端子電壓 符合EN61204-3ClassA、遵循FCCClassA
放射性危害強度 符合EN61204-3ClassA
規格認證 CULUS：UL508 （Listing. Class2：Per UL1310）、CSA C22.2 No.107.1 （Class2：Per CSA C22.2 No.223）
EN 62477-1
SEMI規格 SEMIF47-0706(AC200V輸入時)
重量 1,600g以下

＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。
  但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊2. 詳情請參閱規格說明書第 8 頁的「特性資料」。
＊3. V.ADJ的容量操作可使電壓上升至電壓調整範圍的+10％以上。
  輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
  此外，輸出電壓若達28.8V以上，則所有的分支輸出將被遮斷。
＊4. 額定輸入與輸出條件：根據額定輸入電壓、額定頻率、額定輸出電壓、額定總輸出電流、最大遮斷輸出電流。
＊5. 100％負載條件：根據額定輸出電壓、額定總輸出電流、最大遮斷輸出電流。

S8AS-48008[]型

型號 S8AS-48008 S8AS-48008N S8AS-48008R
效率(Typ.) 80%以上
輸入條件 電壓範圍＊1 AC100～240V(AC85～264V)
頻率＊1 50/60Hz(47～63Hz)
電流 100V輸入時 7.4A以下
200V輸入時 3.9A以下
功率因數 0.95以上
高諧波電流 符合EN61000-3-2
漏電流 100V輸入時 0.5mA以下
200V輸入時 1.0mA以下
突波電流
＊2		 100V輸入時 25A以下(25℃、冷啟動)
200V輸入時 50A以下(25℃、冷啟動)
輸出條件 分支迴路數 8分支
最大遮斷輸出電流(每1分支輸出) 3.8A
總輸出電流 20A
電壓調整範圍＊3 ±10%(以V.ADJ調整)
漣波雜訊電壓 2.0%［P-P］以下(額定輸入與輸出)＊4
輸出漏電流 10mA以下
輸入變化影響 0.5%以下(輸入AC85～264V、100%負載)＊5
負載變化影響(額定輸入電壓) 4.0%以下(額定輸入、0～100%負載)＊5
溫度變化影響 0.05%/℃以下
起動時間＊2 3,000ms以下(額定輸入與輸出)＊4
輸出保持時間＊2 20ms以上(額定輸入與輸出)＊4
各種功能 異常遮斷 功能 異常電壓遮斷 28.8V(固定)
異常電流遮斷＊2 設定範圍：0.5～3.8A(0.1A單位) 3.8A(固定) 設定範圍：0.5～3.8A(0.1A單位)
異常總電流遮斷 相當於27A 1s以上、25A 2s以上、22.5A 5s以上的總輸出電流流通時進行遮斷
異常遮斷輸出 光開關輸出
DC30VMax.50mAMax.、漏電流0.1mA以下、殘留電壓2V以下
電壓不足
檢測功能		 電壓不足檢測 設定範圍：18.0～26.4V(0.1V單位) 20.0V(固定) 設定範圍：18.0～26.4V(0.1V單位)
電壓不足檢測輸出 光開關輸出
DC30VMax.50mAMax.、漏電流0.1mA以下、殘留電壓2V以下
更換通知 功能 更換通知 設定範圍：0.0～5.0年(0.5年單位) 0.5年(固定) 設定範圍：0.0～5.0年(0.5年單位)
更換通知輸出 光開關輸出
DC30VMax.50mAMax.、漏電流0.1mA以下、殘留電壓2V以下
溫度輸出 功能 溫度 設定範圍：25～90℃(1℃單位) 90℃(固定) 設定範圍：25～90℃(1℃單位)
溫度輸出 光開關輸出
DC30VMax.50mAMax.、漏電流0.1mA以下、殘留電壓2V以下
顯示功能 輸出電壓顯示 顯示範圍：17.0～30.0V
顯示精度：2%rdg±1位數以下
輸出電流顯示 分支輸出電流顯示範圍：0.0～4.0A
分支輸出峰值電流顯示範圍：0.0～20.0A
總輸出電流顯示範圍：0.0～40.0A
顯示精度：5%FS(4A)±1位數以下
更換通知顯示 顯示範圍：FUL(Full)/HLF(Half)/0.0～5.0年
溫度顯示 顯示範圍：-20～+100℃
顯示精度：2℃±1位數以下
外部遮斷訊號輸入

可對各分支輸出設定

有效/無效DC19.2～30.0V、

最小訊號寬幅10ms以上、

以輸入後20ms+關機程序時間遮斷

所有分支輸出：有效(固定)

DC19.2～30.0V、

最小訊號寬幅10ms以上、

以輸入後20ms+關機程序時間遮斷

可對各分支輸出設定

有效/無效DC19.2～30.0V、

最小訊號寬幅10ms以上、

以輸入後20ms+關機程序時間遮斷
啟動程序 設定範圍：0.0～99.9s(0.1s單位) 分支輸出1：0.0s(固定)
分支輸出2：0.4s(固定)
分支輸出3：0.8s(固定)
分支輸出4：1.2s(固定)
分支輸出5：1.6s(固定)
分支輸出6：2.0s(固定)
分支輸出7：2.4s(固定)
分支輸出8：2.8s(固定)		 設定範圍：0.0～99.9s(0.1s單位)
關機程序 設定範圍：0.0～99.9s(0.1s單位) 所有分支輸出：0.0s(固定) 設定範圍：0.0～99.9s(0.1s單位)
通訊功能 無 あり(RS-485)
取樣週期 1ms
並聯連接 不可
串聯連接 不可
其他 使用環境溫度 請參閱降額曲線(不結冰、結露)＊2
保存溫度 -25～+65℃
使用環境濕度 25～85%(保存濕度25～90%)
耐電壓 AC3.0kV1min(所有輸入)與(所有分支輸出、所有輸入/出訊號、所有通訊)之間(檢出電流20mA)
AC2.0kV1min(所有輸入)與(1948_sp_1)之間(檢出電流20mA)
AC1.0kV1min(所有分支輸出、所有輸入/出訊號、所有通訊)與(1948_sp_1)之間(檢出電流30mA)
AC500V1min(所有分支輸出)與(所有輸入/出訊號、所有通訊)之間(檢出電流20mA)
AC500V1min(所有輸入/出訊號)與(所有通訊)之間(檢出電流20mA)
AC500V1min(所有輸入訊號)與(所有輸出訊號)之間(檢出電流20mA)
絕緣阻抗 100MΩ以上(所有分支輸出、所有輸入/出訊號、所有通訊)與(所有輸入、1948_sp_1)之間at500VDC
耐震動 10～55Hz單側振幅0.375mm3方向各2h無異常
耐衝擊 150m/s26方向各3次無異常
輸出指示燈 有(顏色：綠)
雜音端子電壓 符合EN61204-3ClassA、遵循FCCClassA
放射性危害強度 符合EN61204-3ClassA
規格認證 cULus：UL508 （Listing. Class2：Per UL1310）、CSA C22.2 No.107.1 （Class2：Per CSA C22.2 No.223）
EN 62477-1
SEMI規格 SEMIF47-0706(AC200V輸入時)
重量 2,400g以下

＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。
  但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊2. 詳情請參閱第 8 頁的「特性資料」。
＊3. V.ADJ的容量操作可使電壓上升至電壓調整範圍的＋10％以上。
  輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
  此外，輸出電壓若達28.8V以上，則所有的分支輸出將被遮斷。
＊4. 額定輸入與輸出條件：根據額定輸入電壓、額定頻率、額定輸出電壓、額定總輸出電流、最大遮斷輸出電流。
＊5. 100％負載條件：根據額定輸出電壓、額定總輸出電流、最大遮斷輸出電流。

特性資料

●降額曲線

1948_sp_2
註1. 偶有引起內部零組件劣化、損毀的風險。請勿在超過降額範圍的狀態（降額曲線A的部分）下使用。
 2. 如果降額發生問題，請使用強制空氣冷卻。
 3. 如為480W，若輸入電壓為AC95V以下且長時間使用時，請將負載降低至80％以下。

●異常電流遮斷特性

標準檢出

1948_sp_3

瞬時檢出

1948_sp_4

延長檢測

1948_sp_5

●遮斷性能

S8AS型係將分支輸出的電流值檢出為數位值並進行運算後， 執行遮斷動作。
有關遮斷特性， 請以左側的「●異常電流遮斷特性」圖表進行確認。此外並具有如下述之遮斷相關功能。

選擇判定類別

可選則標準/瞬時/延長等遮斷電流值的檢出方法。請參閱「S8AS型使用手冊」。
S8AS-24006N型/S8AS-48008N型為延長檢測（固定）。

電流限制功能

此功能係限制因裝置的短路故障等而流通之過大的短路電流。

啟動過濾功能

此功能係藉由過大的突波電流等阻止遮斷動作，於分支輸出ON後的40ms期間使遮斷動作停止作用。

安全迴路

於各分支輸出中配備溫度保險絲和電流保險絲， 以防萬一內部發生故障時仍可確保安全。

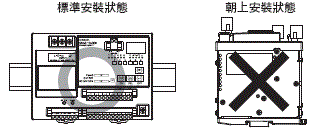

●安裝狀態

1948_sp_6
註1. 上圖為240W的情形。
 2. 依據安裝狀態，散熱性有可能惡化，內部零組件在極低機率下可能發生劣化、損壞，以及更換通知功能無法正常運作的情況。
  請勿使用非標準安裝的安裝方式。

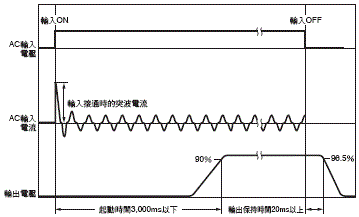

●突波電流、起動時間、輸出保持時間


1948_sp_7
