2017/03 停產商品

E3X-DA-S

高功能數位光纖放大器

E3X-DA-S

安定檢出的高功能光纖放大器

此頁記載內容是在依據停產前商品型錄內刊載的資訊,包括商品的特點 /價格 /對應規格 /選購品等,可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

光纖放大器

出線/省配線接頭型

分類 外觀 連接方式 型號 支援省配線接頭(另售)
NPN輸出 PNP輸出 種類 型號
泛用型 2037_lu_1
出線(2m) E3X-DA21-S 2M E3X-DA51-S 2M ─ ─ ─ ─
2037_lu_2 省配線接頭*1 E3X-DA7-S *2 E3X-DA9-S *2 主接頭 E3X-CN21
子接頭 E3X-CN22
APC長
壽命型
2037_lu_3 出線(2m) E3X-DA21R-S 2M E3X-DA51R-S 2M ─ ─ ─ ─
2037_lu_4 省配線接頭*1 E3X-DA7R-S E3X-DA9R-S 主接頭 E3X-CN21
子接頭 E3X-CN22
高速應
答型
2037_lu_5 出線(2m) E3X-DA21F-S 2M E3X-DA51F-S 2M ─ ─ ─ ─
2037_lu_6 省配線接頭*1 E3X-DA7F-S E3X-DA9F-S 主接頭 E3X-CN11
子接頭 E3X-CN12
*1. 需搭配另售之省配線接頭使用。
*2. 適用 E3X-DRT21-S型 VER.3感測器通訊模組。
        請使用 E3X-CN02型無導線接頭作為省配線接頭。

感測器通訊模組專用接頭型(EtherCAT/CompoNet專用)

分類 外觀 連接方式 型號 適用感測器通訊模組
泛用型 2037_lu_7
感測器通訊模組專用接頭 E3X-DA0-S E3X-ECT
E3X-CRT

選購品(另售)

省配線接頭(必須使用省配線接頭型)

附防護貼紙

種類 外觀 導線長度 芯線數量 型號
主接頭 2037_lu_8 2m 4線 E3X-CN21
子接頭 2037_lu_9 2線 E3X-CN22
主接頭 2037_lu_10 3線 E3X-CN11
子接頭 2037_lu_11 1線 E3X-CN12

註. E3X-DA□-S型(□:7/9)、E3X-DA□R-S型(□:7/9)亦可連接E3X-CN11/12型,

        但輸出線僅適用單頻道,此時雙頻道輸出功能(APC警報輸出功能)將會失效。

安裝金具

外觀 型號 數量
2037_lu_12 E39-L143 1

端板

外觀 型號 數量
2037_lu_13
PFP-M 1

配線

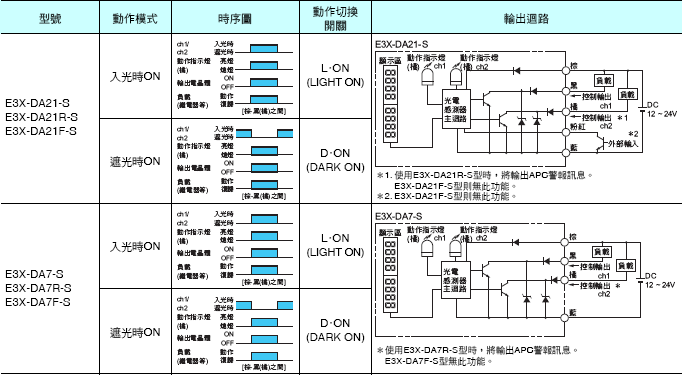

輸入輸出段迴路圖

NPN輸出

2037_lu_14

PNP輸出

2037_lu_15

註1. 執行區域設定時,

        L・ON...表示ch1和ch2兩項門檻值所涵蓋的範圍為ON

        D・ON...表示ch1和ch2兩項門檻值所涵蓋的範圍為OFF

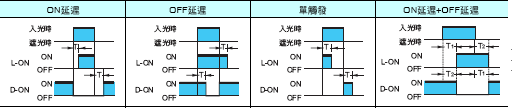

註2. 定時器功能設定時的時序圖(T:設定時間)

2037_lu_16

T1:ON延時設定

T2:OFF延時設定

T1、T2可各別進行設定
