FQ-M系列是一款適用於定位應用、並支援EtherCAT通訊的智慧型攝影機。具備編碼器輸入功能，能夠更簡單、更精確定位移動物體。
並可使用OMRON的自動化軟體Sysmac studio作為設計工具，協助設定視覺感測器，或是各機器間的連接、校正等各種作業。
2024/03 停產商品
FQ-M
視覺感測器
讓整合高速定位機器的作業變得更簡單
此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。
更新日期 2018年1月8日

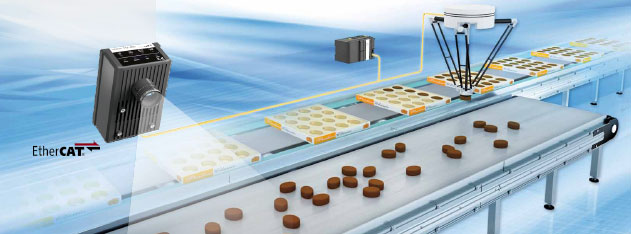

成為機械之眼的智慧型攝影機
追求裝置間的靈活搭配
支援可輕鬆進行配線作業的EtherCAT®及一般乙太網路。
此外，也備有不僅可用以設定視覺感測器，也能夠輕鬆和連接機器進行「連結」的PC軟體。讓運用視覺的機器操控變得更為簡單。
此外，也備有不僅可用以設定視覺感測器，也能夠輕鬆和連接機器進行「連結」的PC軟體。讓運用視覺的機器操控變得更為簡單。
兼具高速性及穩定性的檢測能力
內建有形狀搜尋功能，可應用在物件選取＆放置。
兼具能夠以最快5000個／分的速度偵測未排序工件的高速性，以及不易被明亮度變化所影響的穩定性。有助於降低取件錯誤。
兼具能夠以最快5000個／分的速度偵測未排序工件的高速性，以及不易被明亮度變化所影響的穩定性。有助於降低取件錯誤。
達到同步定位
FQ－M內建有編碼器輸入功能。能夠將位置座標資料與編碼器數值做結合並輸出為檢測結果，成更簡單、測量精度更高的同步控制。
追求裝置間的靈活搭配
考量到與運動控制機器間的連接，可支援EtherCAT或一般乙太網路。
不僅可連接OMRON機器設備，也配備可提高與各種機器手臂間之連接性的元件，縮短與裝置組合的設定時間。
視覺感測器 FQ-M系列
整合攝影機與影像處理器，體積精巧。可支援高速移動網路EtherCAT及一般乙太網路。
彈性連接機器手臂控制器
能夠配合所連接的機器手臂控制器的接收資料陣列，彈性調整輸出通訊協定。
不僅不必對機器手臂進行編程作業，也能避開程式錯誤的發生。
以One Software進行高效率設定
Sysmac Studio不僅可調整視覺感測器的設定，也能在通訊協定或機器間的校正等各製程面向上提供協助。
此外，亦支援離線模擬功能，有助於早期建立各種應用。
以觸控式取景器進行現場監控及簡易調整
僅手掌尺寸可立即在現場使用的小型設定／調整機器。亦配備有登錄範本用的專用按鍵。
最高等級的性能
FQ-M配備了使用新開發邊緣基準的OMRON獨創演算法。
即使在照明變化、工件尺寸變化、部分物件被隱蔽等情形下，仍然能夠確實並高速檢測物體，有助於在嚴峻的製造現場環境中進行穩定的檢測作業。
兼顧高速性及穩定性的OMRON「形狀搜尋」
高速檢測
最快能以5000個/分的速度檢測任意排列工件。
視野內工件數為10件及30件時，檢測時間差距僅15ms。
即使檢測對象有互相重疊、或部分被遮蔽，也能穩定地進行檢測。
即使照明條件有變化，亦不影響檢測。

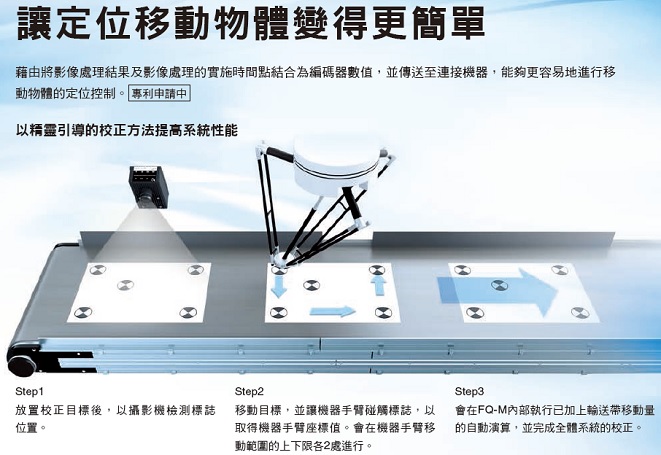

讓定位移動物體變得更簡單
藉由將影像處理結果及影像處理的實施時間點結合為編碼器數值，並傳送至連接機器，能夠更容易地進行移動物體的定位控制。[專利申請中]

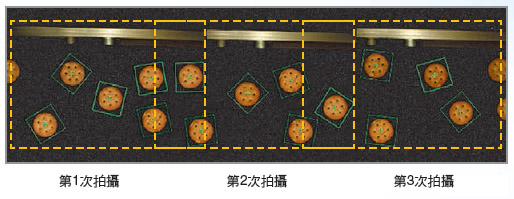

將重複拍攝的影像調整 為全景顯示
將連續拍攝而使視野重疊的影像組合為全景圖，能夠更容易確認檢測結果及拍攝間隔。
無須確認每一張影像。[專利申請中]

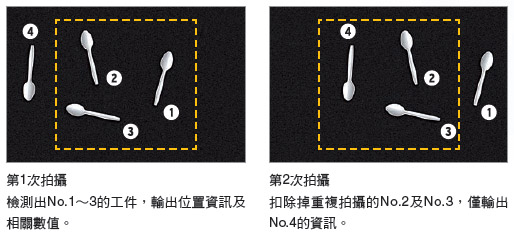

自動辨認重複檢測 的工件
FQ-M會自動辨認重複檢測的相同工件，並僅輸出1次檢測結果。
無須再使用其他控制器製作可辨別相同工件的程式。[專利申請中]
