規格選型
| 外觀 | 種類 | 型號 | ||
|---|---|---|---|---|
|
彩色 | NPN | 無EtherCAT通訊功能 | FQ-MS120 |
| PNP | FQ-MS125 | |||
| 單色 | NPN | FQ-MS120-M | ||
| PNP | FQ-MS125-M | |||
| 彩色 | NPN | 具EtherCAT通訊功能 | FQ-MS120-ECT | |
| PNP | FQ-MS125-ECT | |||
| 單色 | NPN | FQ-MS120-M-ECT | ||
| PNP | FQ-MS125-M-ECT | |||
2024/03 停產商品
FQ-M
視覺感測器
讓整合高速定位機器的作業變得更簡單
此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。
更新日期 2023年5月12日
感測器
自動化軟體 Sysmac Studio
新購買時，請同時購買DVD和授權。亦可單獨購買DVD或授權。授權版中不包含DVD媒體。
| 產品名稱 | 規格 | 型號 | ||
|---|---|---|---|---|
| 規格 | 授權數 | 媒體 | ||
|
Sysmac Studio
|
Sysmac Studio是一套提供整合開發環境的軟體，可 針對NJ系列等機器自動化控制器、EtherCAT子局及 HMI等進行設定、程式編輯、除錯、維護。 在以下環境中動作。 OS：Windows XP （Service Pack3以上、32bit版） / Windows Vista（32bit版）/Windows 7（32bit版 /64bit版） /Windows 8 （32bit版/64bit版） / Windows 8.1 （32bit版/64bit版） 本軟體已包含視覺版的功能。其他支援機種及功能等詳細內容，請參閱OMRON網站 (https://www.omron.com.tw)的產品資訊 。 |
Sysmac Studio
32bit版DVD ＊3 |
DVD | SYSMAC-SE200D |
| 單一授權版＊1 | - | SYSMAC-SE201L | ||
| Sysmac Studio
視覺版 Ver.1.[][] |
Sysmac Studio視覺版的授權， 僅包含設定視覺感
請與Sysmac Studio標
|
單一授權版 | - | SYSMAC-VE001L |
＊1. Sysmac Studio亦備有多重授權版（3、10、30、50套授權）。
＊2. Ver.1.01以上版本可使用FQ-M。
＊3. 標準版、影像版所使用的媒體皆相同。
觸控式取景器
| 外觀 | 種類 | 型號 |
|---|---|---|
|
DC電源型 | FQ-MD30 |
FQ-M系列專用纜線（耐繞曲）
| 種類 | 外観 | 類型 | 長度 | 型號 |
|---|---|---|---|---|
| 乙太網路/EtherCAT纜線
(M12/RJ45) |
|
角型：M12/
直線型：RJ45型 |
5m | FQ-MWNL005 |
| 10ｍ | FQ-MWNL010 | |||
|
直線型 | 5m | FQ-WN005 | |
| 10m | FQ-WN010 | |||
| 20m | FQ-WN020 | |||
| EtherCAT纜線
(M12/M12) |
|
角型 | 5m | FQ-MWNEL005 |
| 10ｍ | FQ-MWNEL010 | |||
|
直線型 | 5m | FQ-MWNE005 | |
| 10ｍ | FQ-MWNE010 | |||
| 輸出輸入纜線 |
|
角型 | 5m | FQ-MWDL005 |
| 10ｍ | FQ-MWDL010 | |||
|
直線型 | 5m | FQ-MWD005 | |
| 10ｍ | FQ-MWD010 |
選購品
| 外観 | 種類 | 型號 | ||
|---|---|---|---|---|
|
觸控式取景器用 | 面板嵌入配接器 | FQ-XPM | |
|
觸控筆(隨附於觸控式取景器) | FQ-XT | ||
|
吊繩配件 | FQ-XH | ||
|
SD卡 | 2GB | HMC-SD291 | |
| 4GB | HMC-SD492 | |||
EtherNet/IP、乙太網路工業用交換式集線器
| 外觀 | 埠數 | 消耗電流 | 型號 |
|---|---|---|---|
|
5
|
0.07A | W4S1-05D |
註. 工業用交換式集線器無法使用於EtherCAT。
EtherCAT分歧子局
| 外観 | 埠數 | 電源電壓 | 消費電流 | 型號 |
|---|---|---|---|---|
|
3 | DC20.4V～28.8V
(DC24V -15～+20%) |
0.08A | GX-JC03 |
|
6 | 0.17A | GX-JC06 |
註1. EtherCAT分歧子局無法和可支援EtherCAT的位置控制模組 CJ1W-NC[]81/[]82型進行連接。
2. EtherCAT分歧子局無法使用於 EtherNet/IP、乙太網路。
攝影機周邊機器
| 種類 | 形式 |
|---|---|
| CCTV鏡頭 | 3Z4S-LE系列 |
| 外部照明 | FLV系列 |
| FL系列 |
系統構成範例

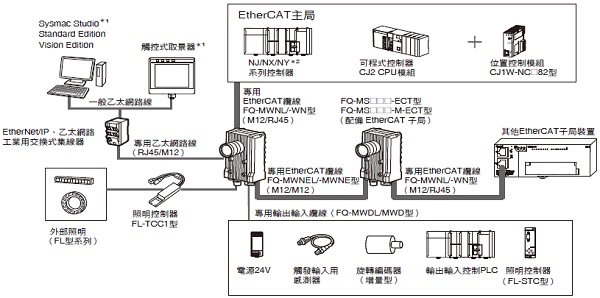

以EtherCAT方式進行連接
＊1 無法同時使用Sysmac Studio及觸控式取景器。同時使用時，將以Sysmac Studio為優先。如欲使用Sysmac Studio Standard Edition設定NJ/NX/NY系列控制器，請使用USB或乙太網路將PC與控制器加以連接。
＊2 僅工業用PC平台NY系列IPC機械控制器

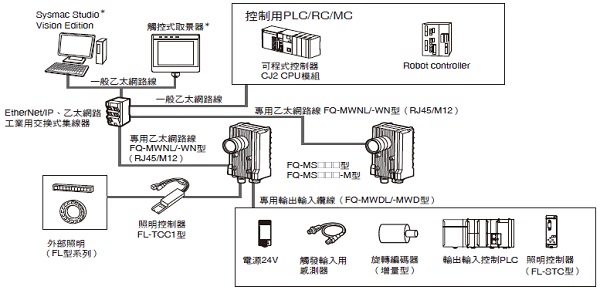

以乙太網路（無規約通訊）、（PLC連接）方式進行連接
＊ 無法同時使用Sysmac Studio及觸控式取景器。同時使用時，將以Sysmac Studio為優先。
註1. 無法同時連接EtherCAT與乙太網路（PLC連接）。
2. 連接EtherCAT時，無法透過NJ/NX/NY系列控制器對FQ-M進行設定、調整。 如須設定、調整FQ-M，請以乙太網路連接個人電腦或觸控式取景器以及FQ-M。 Sysmac 為OMRON Corporation製造之FA機器產品於日本及其他國家之商標或註冊商標。 Windows 為美國Microsoft Corporation於美國及其他國家的註冊商標。
EtherCAT®為德國的Beckhoff公司所授權提供的註冊商標，亦為取得專利的技術。 其他刊載之公司名稱或產品名稱等，為各家公司之註冊商標或商標。
