更新日期 2021年9月30日
被覆式白金測溫阻抗體

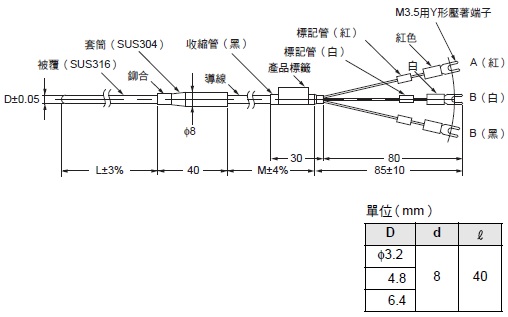

導線外露型
E52-P[]AY型
導線
一般用（－20～＋70℃）：全乙烯樹脂包覆
（12/0.18，0.3SQ，完工外徑約φ4.8，套筒部分為0～＋70℃）
耐熱用（0～＋180℃）：全玻璃棉覆蓋不鏽鋼隔離
（30/0.12，0.3SQ，完工外徑約φ4，套筒部分為0～＋100℃）
導線長度M：1、2、4、8 （m）

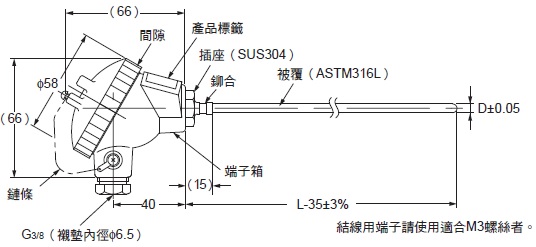

端子內藏型
E52-P[]C-N型
（單位：mm，但L為cm）
＊ 間隙內的端子顯示有極性（A、B、b）。
＊ L為cm單位，35為mm單位。因此，以E52-P35C-N型為例，由於L＝35 （cm）故被覆的長度為 L－35＝350－35＝315 （mm）。

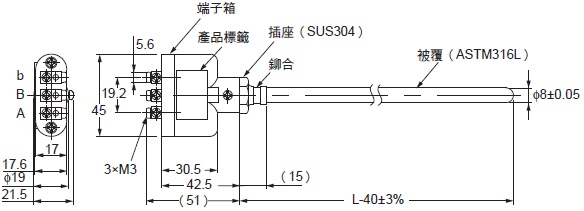

端子外露型
E52-P[]B-N型
（單位：mm，但L為cm）
＊ L為cm單位，40為mm單位。因此，以E52-P35B-N型為例，由於L＝35 （cm）故被覆的長度為 L－40＝350－40＝310 （mm）。

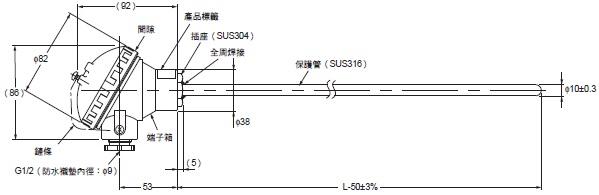

一般型白金測溫阻抗體
端子內藏型
E52-P[]C-N型
（單位：mm，但L為cm）
＊ L為cm單位，50為mm單位。因此，以E52-P75C-N型為例，由於L＝75 （cm），故保護管部的長度 為L－50＝750－50＝700 （mm）。
＊ 間隙內的端子顯示有極性（A、B、B）。

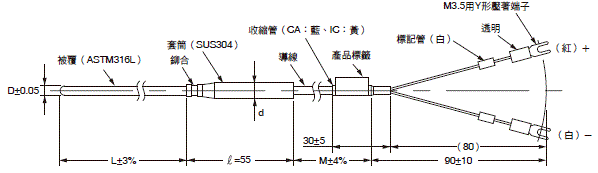

被覆式熱電偶

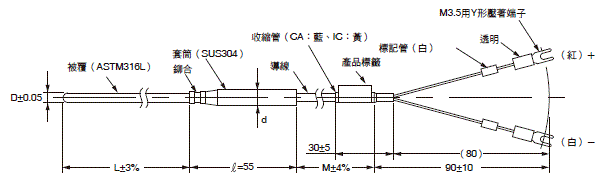

導線外露型
E52-CA[]AY型
＊1. 導線
（補償導線）
一般用（－20～＋70℃）：全乙烯樹脂包覆（7/0.3、0.5SQ，完工外觀2.4×4.1）
耐熱用（0～＋150℃）：全玻璃棉覆蓋與不銹鋼護罩（7/0.3、0.5SQ、完工外觀2.8×4.6）
無法使用於可能會受到水或液體噴濺的場所。
導線長度M：1、2、4、8 （m）
＊2. 套筒的溫度範圍，一般用＝－20～＋70℃
耐熱用＝0～＋100℃。
導線外露型
E52-IC[]AY型
＊1. 導線
（補償導線）
一般用（－20～＋70℃）：全乙烯樹脂包覆（7/0.3、0.5SQ，完工外觀2.4×4.1）
耐熱用（0～＋150℃）：全玻璃棉覆蓋與不鏽鋼隔離（7/0.3、0.5SQ，完工外觀2.8×4.6）
無法使用於可能會受到水或液體噴濺的場所。
導線長度M：1、2、4、8 （m）
＊2. 套筒的溫度範圍，一般用＝－20～＋70℃
耐熱用＝0～＋100℃。
端子外露型
E52-CA[]B-N型
E52-IC[]B-N型
（單位：mm，但L為cm）
＊ L為cm單位，40為mm單位。因此，以E52-CA50B-N型為例，由於L＝50（cm），故被覆的長度為 L－40＝500－40＝460（mm）。

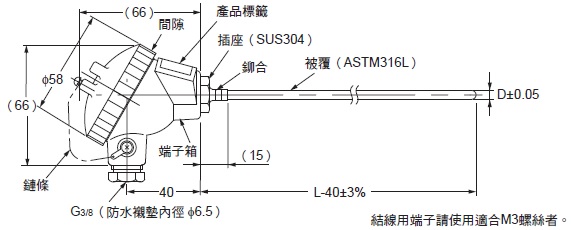

端子內藏型
E52-CA[]C-N型
E52-IC[]C-N型
（單位：mm， 但L為cm）
＊ 間隙內的端子上標示有極性（＋、－）。
＊ L為cm單位，40為mm單位。因此，以E52-CA35C-N型為例，由於L＝35（cm），故被覆的長度為 L－40＝350－40＝310（mm）。
一般型熱電偶

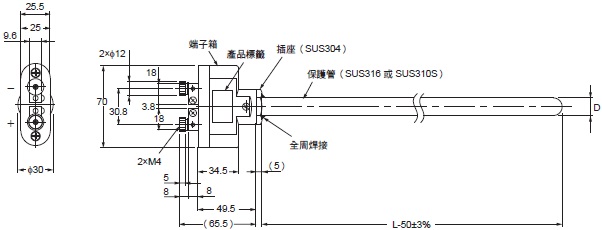

端子外露型
E52-CA[]B-N型
E52-IC[]B-N型
（單位：mm，但L為cm）
＊ L為cm單位，50為mm單位。因此，以E52-CA75B-N型為例，由於L＝75（cm），故保護管的長度為 L－50＝750－50＝700（mm）。
端子內藏型
E52-CA[]C-N型
E52-IC[]C-N型
（單位：mm，但L為cm）
＊ 間隙內的端子上標示有極性（＋、－）。
＊ L為cm單位，50為mm單位。因此，以E52-CA50C-N型為例，由於L＝50（cm），故保護管的長度為 L－50＝500－50＝450（mm）。

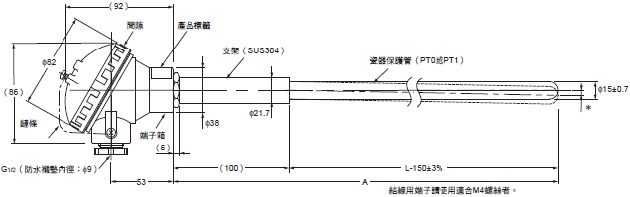

端子內藏型高溫用
E52-PR[]C-N型
（單位：mm，但L為cm）
＊ 間隙內的端子上標示有極性（＋、－）。
＊ L為cm單位，150為mm單位。因此，以E52-PR75C-N型為例，由於L＝75（cm），故保護管部的長度為 L－150＝750－150＝600（mm）。
更新日期 2021年9月30日
