ZS

智慧型感測器

ZS

引領智慧型感測器進入新境界的超高精度變位測量系列產品

ZS-HLDC□/LDC□於2023年4月停產。後續機種為ZS-HLDC□-N。停產品詳細資訊請見下方連結。


‣推薦替代型號查詢

相關資訊

更新日期 2024年3月29日

ZS-HL/L型系列 感測器控制器

型號 ZS-HLDC11/LDC11 ZS-HLDC41/LDC41
平均取樣次數 1、2、4、8、16、32、64、128、256、512、1,024、2,048或4,096
安裝的感測器數量 每個感測器控制器一個
外部
介面		 連接方式 序列I/O：連接器、其他：出線型(標準纜線長度：2 m)
序列I/O USB 2.0 1個連接埠、全速(最大12 Mbps)、MINI-B
RS-232C 1個連接埠、最大115,200 bps
輸出 判斷輸出 高/通過/低：3種輸出
NPN集電極開路、30 VDC、最大50 mA、
殘留電壓最大1.2 V		 高/通過/低：3種輸出
PNP集電極開路、最大50 mA、
殘留電壓最大1.2 V
直線性輸出 可選擇電壓或電流2種輸出類型(以底部的滑動開關選擇)。
˙電壓輸出： -10~10 V、輸出阻抗：40
˙電流輸出：4~20 mA、最大負載電阻：300
輸入 雷射OFF、
歸零時間、
重置		 ON：以0 V端子或1.5 V以下進行短路
OFF：開放(漏電流：最大0.1 mA)		 ON：短路至電源電壓或在1.5 V電源電壓內。
OFF：開放(漏電流：最大0.1 mA)
功能 顯示： 測量值、門檻值、電壓/電流、接收的光線量，以及解析度/端子台輸出 ∗2
感測： 模式、增益、測量零組件、感測頭安裝
測量點 ∗1： 平均、峰值、底部、厚度、步階及演算
過濾器： 平滑、平均及微分
輸出： 比例、各種保持值及歸零
I/O設定： 直線性(焦點/校正)、判斷(遲滯與計時器)、非測量及記憶區(切換與清除) ∗2
系統： 儲存、初始化、測量資訊顯示、通訊設定、按鍵鎖定、語言及資料載入
作業： ZS-HLDC[]1型：單項作業或多項作業(最多4項)
ZS-LDC[]1型：單項作業
狀態指示燈 HIGH (橘色)、PASS (綠色)、LOW (橘色)、LDON (綠色)、ZERO (橘色)及ENABLE (綠色)
區段顯示 主要數字 8段綠色LED、6位數
次要數字 8段綠色LED、6位數
LCD 16位數x 2列、字元顏色：綠色、每字元解析度：5 x 8畫素矩陣
設定輸入 設定按鍵 方向鍵(上、下、左、右)、設定鍵、ESC鍵、選單鍵及功能鍵(1~4)
滑動開關 門檻開關(2種狀態：高/低)、模式開關(3種狀態：FUN、TEACH及RUN)
電源電壓 21.6 V~26.4 VDC (包括漣波)
電流消耗 最大0.5 A (連接感測頭時)
環境溫度 作業：0~50°C，儲存：-15~+60°C (不可結冰結露)
環境濕度 作業與儲存：35%~85% (不可結露)
保護構造 IP20 (IEC60529)
材料 外殼：聚碳酸酯(PC)
纜線長度 2 m
重量 約280 g (不含包裝材料與選購品)
附屬品 磁鐵濾波環(1個)、說明書
∗1.當選擇多項作業模式時可搭配使用ZS-HLDC[]1型。
∗2.端子台輸出是ZS-HLDC[]1型的功能。

ZS-HL型系列 感測頭

型號 ZS-HLDS2T ZS-HLDS2VT ZS-HLDS5T
可用的控制器 ZS-HLDC型系列
光學系統 正反射 擴散反射 正反射 擴散反射 正反射
測量中心距離 20 mm 5.2 mm 25 mm 50 mm 44 mm
測量範圍 ±1 mm ±1 mm ±2 mm ±5 mm ±4 mm
光源 可見半導體雷射(波長：650 nm、最大1 mW、JIS Class 2)
光束形狀 線光束
光束直徑 ∗1 1.0 mm × 20 μm 2.2 mm × 45 μm 1.0 mm × 30 μm
直線性 ∗2 ±0.05%F.S. ±0.2%F.S. ±0.1%F.S.
解析度 ∗5 0.25 μm (平均取樣次數： 256) 0.6 μm (平均取 樣次數： 128) 0.25 μm (平均取樣次數： 512)
溫度特性 ∗4 0.01%F.S./°C ±0.1%F.S./°C 0.01%F.S./°C
取樣週期 110 μs (高速模式)、500 μs (標準模式)、2.2 ms (高精度模式)、4.4 ms (高靈敏度模式)
LED指示燈 NEAR
指示燈
靠近測量中心距離的光線，而且比測量範圍內的測量中心距離更近。
當測量目標位於測量範圍之外或接收到的光線量不足時將會閃爍。
FAR
指示燈		 靠近測量中心距離的光線，而且比測量範圍內的測量中心距離更遠。
當測量目標位於測量範圍之外或接收到的光線量不足時將會閃爍。
作業環境照度 接收的光線表面照度：3000 lx以下(白熾燈)
環境溫度 作業：0~50°C，儲存： -15~60°C (不可結冰結露)
環境濕度 作業與儲存：35%~85% (不可結露)
保護構造 ∗5 IP64 IP67 纜線長度0.5 m：IP66
纜線長度2 m：IP67
材料 外殼：鑄鋁，前外殼：玻璃
纜線長度 0.5 m, 2 m 2 m 0.5 m, 2 m
重量 約350 g 約600 g
附屬品 雷射標籤(JIS/EN各一張、FDA三張)、 磁鐵濾波環(4個)、保險鎖(2個)、說明書 雷射標籤(JIS/EN各一張)、 磁鐵濾波環(2個)、保險鎖(2個)、說明書 雷射標籤(JIS/EN各一張、FDA三張)、 磁鐵濾波環(4個)、保險鎖(2個)、說明書
型號 ZS-HLDS10 ZS-HLDS60 ZS-HLDS150
可用的控制器 ZS-HLDC型系列
光學系統 擴散反射 正反射 擴散反射 擴散反射
測量中心距離 100 mm 94 mm 600 mm 1500 mm
測量範圍 ±20 mm ±16 mm ±350 mm ±500 mm
光源 可見半導體雷射 (波長：650 nm、 最大1 mW、 JIS Class 2)
光束形狀 線光束
光束直徑 ∗1 3.5 mm × 60 μm 16 x 0.3 mm (於500 mm) 40 x 1.5 mm
(於1,500 mm)
直線性 ∗2 ±0.1%F.S. ±0.07%F.S.(250~750 mm)、±0.1%F.S.(750~950 mm) ±0.2%F.S.
解析度 ∗3 1 μm (平均取樣次數：64) 8 μm
(平均取樣次數：64，於250 mm)、
40 μm
(平均取樣次數：64，於600 mm)		 500 μm
(平均取樣次數：64)
溫度特性 ∗4 0.01%F.S./°C
取樣週期 110 μs (高速模式)、500 μs (標準模式)、2.2 ms (高精度模式)、4.4 ms (高靈敏度模式)
LED
指示燈		 NEAR
指示燈		 靠近測量中心距離的光線，而且比測量範圍內的測量中心距離更近。
當測量目標位於測量範圍之外或接收到的光線量不足時將會閃爍。
FAR
指示燈		 靠近測量中心距離的光線，而且比測量範圍內的測量中心距離更遠。
當測量目標位於測量範圍之外或接收到的光線量不足時將會閃爍。
作業環境照度 接收的光線表面照度：
3000 lx以下(白熾燈)		 接收的光線表面照度：
1000 lx以下(白熾燈)		 接收的光線表面照度：
500 lx以下(白熾燈)
環境溫度 作業：0~50°C，儲存： -15~60°C (不可結冰結露)
環境濕度 作業與儲存：35%~85% (不可結露)
保護構造 ∗5 纜線長度0.5 m：IP66、
纜線長度2 m：IP67		 IP66 *6
材料 外殼：鑄鋁，前外殼：玻璃
纜線長度 0.5 m, 2 m
重量 約600 g 約800 g
附屬品 雷射標籤(JIS/EN各一張、FDA三張)、磁鐵濾波環(4個)、保險鎖(2個)、說明書

∗1.定義為實際測量中心距離(有效值)的中央光強度的1/e2 (13.5%)。 光束直徑有時會受到工件環境條件的影響，例如主要光束的漏光。
∗2.對於理想直線而言，這是測量值中的誤差。
直線性可能會依據工件而改變。
可提供以下選購品。


型號 擴散反射 鏡反射
ZS-HLDS2T SUS塊 玻璃
ZS-HLDS2VT ── 玻璃
ZS-HLDS5T 白鋁陶瓷 玻璃
ZS-HLDS10 白鋁陶瓷
ZS-HLDS60/HLDS150 白鋁陶瓷 ──

∗3.這是當取樣平均次數設在圖形範圍內並使用高精度模式時，在測量中心距離的變位輸出中的峰值對峰值變位轉換值。
也會顯示ZS-HLDS60型在250 mm時的最大解析度。
可提供以下選購品。


型號 擴散反射 鏡反射
ZS-HLDS2T SUS塊 玻璃
ZS-HLDS2VT ── 玻璃
ZS-HLDS5T 白鋁陶瓷 玻璃
ZS-HLDS10 白鋁陶瓷
ZS-HLDS60/HLDS150 白鋁陶瓷 ──
∗4.這是當感測器與工件以鋁夾具固定時，在測量中心距離獲得的數值。(參考值)
∗5.連接器區域的保護構造為IP40。
∗6.有關感測頭的IP67防護，請洽詢OMRON代表。

ZS-L型系列 感測頭

型號 ZS-LD20T ZS-LD20ST ZS-LD40T ZS-
LD10GT		 ZS-
LD15GT
可用的控制器 ZS-HLDC/LDC型系列
光學系統 正反射 擴散反射 正反射 擴散反射 正反射 擴散反射 正反射
測量中心距離 20 mm 6.3 mm 20 mm 6.3 mm 40 mm 30 mm 10 mm 15 mm
測量範圍 ±1 mm ±1 mm ±1 mm ±1 mm ±2.5 mm ±2 mm ±0.5 mm ±0.75 mm
光源 可見半導體雷射(波長：650 nm、最大1 mW、JIS Class 2)
光束形狀 線光束 點光束 線光束
光束直徑 ∗1 900 mm x 25 μm 直徑25 μm 2000 x 35 μm 約25 x 900 μm
直線性 ∗2 ±0.1%FS
解析度 ∗3 0.25 μm 0.25 μm 0.4 μm 0.25 μm 0.25 μm
溫度特性 ∗4 0.04%FS/°C 0.04%FS/°C 0.02%FS/°C 0.04%FS/°C
取樣週期 110 μs (高速模式)、500 μs (標準模式)、2.2 ms (高精度模式)、4.4 ms (高靈敏度模式)
LED指示燈 NEAR
指示燈		 靠近測量中心距離的光線，而且比測量範圍內的測量中心距離更近。
當測量目標位於測量範圍之外或接收到的光線量不足時將會閃爍。
FAR
指示燈		 靠近測量中心距離的光線，而且比測量範圍內的測量中心距離更遠。
當測量目標位於測量範圍之外或接收到的光線量不足時將會閃爍。
作業環境照度 接收的光線表面照度：3000 lx以下(白熾燈)
環境溫度 作業：0~50°C，儲存： -15~60°C (不可結冰結露)
環境濕度 作業與儲存：35%~85% (不可結露)
保護構造 ∗5 纜線長度0.5 m：IP66、纜線長度2 m：IP67 IP40
材料 外殼：鑄鋁，前外殼：玻璃
纜線長度 0.5 m, 2 m
重量 約350 g 約400 g
附屬品 雷射標籤(JIS/EN各一張、FDA 3張)、磁鐵濾波環(2個)、 保險鎖(2個)、說明書 雷射安全標籤
(JIS/EN各一張)、
磁鐵濾波環(2個)、
保險鎖(2個)

∗1. 定義為實際測量中心距離(有效值)的中央光強度的1/e2(13.5%)。光束直徑有時會受到工件環境條件的影響，例如主要光束的漏光。
∗2. 對於理想直線而言，這是測量值中的誤差。在正反射模式中，標準工件為白鋁陶瓷與玻璃。直線性可能會依據工件而改變。
∗3. 這是當取樣平均次數設為128次並將測量模式設為高解析度模式時，在測量中心距離的變位輸出中的峰值對峰值變位轉換值。 在正反射模式中，標準工件為白鋁陶瓷與玻璃。
∗4. 這是當感測器與工件以鋁夾具固定時，在測量中心距離獲得的數值。(典型範例)

∗5. 連接器區域的保護構造為IP40。

ZS-L型系列 感測頭

型號 ZS-LD50 ZS-LD50S ZS-LD80
可用的控制器 ZS-HLDC/LDC型系列
光學系統 擴散反射 正反射 擴散反射 正反射 擴散反射 正反射
測量中心距離 50 mm 47 mm 50 mm 47 mm 80 mm 78 mm
測量範圍 ±5 mm ±4 mm ±5 mm ±4 mm ±15 mm ±14 mm
光源 可見半導體雷射(波長：650 nm、最大1 mW、JIS Class 2)
光束形狀 線光束 點光束 線光束
光束直徑 ∗1 900 × 60 μm 直徑50 μm 900 × 60 μm
直線性 ∗2 ±0.1% FS
解析度 ∗3 0.8 μm 0.8 μm 2 μm
溫度特性 ∗4 0.02% FS/°C 0.02% FS/°C 0.01% FS/°C
取樣週期 110 μs (高速模式)、500 μs (標準模式)、2.2 ms (高精度模式)、4.4 ms (高靈敏度模式)
LED指示燈 NEAR
指示燈		 靠近測量中心距離的光線，而且比測量範圍內的測量中心距離更近。
當測量目標位於測量範圍之外或接收到的光線量不足時將會閃爍。
FAR
指示燈		 靠近測量中心距離的光線，而且比測量範圍內的測量中心距離更遠。
當測量目標位於測量範圍之外或接收到的光線量不足時將會閃爍。
作業環境照度 接收的光線表面照度：3000 lx以下(白熾燈)
環境溫度 作業：0~50°C，儲存： -15~60°C (不可結冰結露)
環境濕度 作業與儲存：35%~85% (不可結露)
保護構造 ∗5 纜線長度0.5 m：IP66、纜線長度2 m：IP67
材料 外殼：鑄鋁，前外殼：玻璃
纜線長度 0.5 m, 2 m
重量 約350g
附屬品 雷射標籤(JIS/EN各一張、FDA 3張)、磁鐵濾波環(2個)、保險鎖(2個)、說明書
型號 ZS-LD130 ZS-LD200 ZS-LD350S
可用的控制器 ZS-HLDC/LDC型系列
光學系統 擴散反射 正反射 擴散反射 正反射 擴散反射
測量中心距離 130 mm 130 mm 200 mm 200 mm 350 mm
測量範圍 ±15 mm ±12 mm ±50 mm ±48 mm ±135 mm
光源 可見半導體雷射(波長：650 nm、最大1 mW、JIS Class 2)
光束形狀 線光束 線光束 點光束
光束直徑 ∗1 600 × 70 μm 900 × 100 μm 直徑240 μm
直線性 ∗2 ±0.1% FS ±0.25% FS ±0.1% FS ±0.25% FS ±0.1% FS
解析度 ∗3 3 μm 5 μm 20 μm
溫度特性 ∗4 0.02% FS/°C 0.02% FS/°C 0.04% FS/°C
取樣週期 110 μs (高速模式)、500 μs (標準模式)、2.2 ms (高精度模式)、4.4 ms (高靈敏度模式)
LED指示燈 NEAR
指示燈		 靠近測量中心距離的光線，而且比測量範圍內的測量中心距離更近。
當測量目標位於測量範圍之外或接收到的光線量不足時將會閃爍。
FAR
指示燈		 靠近測量中心距離的光線，而且比測量範圍內的測量中心距離更遠。
當測量目標位於測量範圍之外或接收到的光線量不足時將會閃爍。
作業環境照度 接收的光線表面照度：
2000 lx以下(白熾燈)		 接收的光線表面照度：3000 lx以下(白熾燈)
環境溫度 作業：0~50°C，儲存： -15~60°C (不可結冰結露)
環境濕度 作業與儲存：35%~85% (不可結露)
保護構造 ∗5 纜線長度0.5 m：IP66、纜線長度2 m：IP67
材料 外殼：鑄鋁，前外殼：玻璃
纜線長度 0.5 m, 2 m
重量 約350g
附屬品 雷射標籤(JIS/EN各一張、FDA 3張)、磁鐵濾波環(2個)、保險鎖(2個)、說明書
∗1. 定義為實際測量中心距離(有效值)的中央光強度的1/e2 (13.5%)。光束直徑有時會受到工件環境條件的影響，例如主要光束的漏光。
∗2. 對於理想直線而言，這是測量值中的誤差。在ZS-LD50/LD50S型正反射模式中，標準工件為白鋁陶瓷與玻璃。直線性可能會依據工件而改變。
∗3. 這是當取樣平均次數設為128次並將測量模式設為高解析度模式時，在測量中心距離的變位輸出中的峰值對峰值變位轉換值。
在ZS-LD50/LD50S型正反射模式中，標準工件為白鋁陶瓷與玻璃。
∗4. 這是當感測器與工件以鋁夾具固定時，在測量中心距離獲得的數值。
∗5. 連接器區域的保護構造為IP40。

ZS-MDC[]1型 多重控制器

基本規格與適用於ZS-LDC[]1型感測器控制器的產品相同。但是以下項目則不相同。
1. 感測頭無法連接。
2. 需要控制連結單元才能連接最多9個控制器。
需要控制連結單元才能連接控制器。
3. 控制器之間的加工功能：算術函數

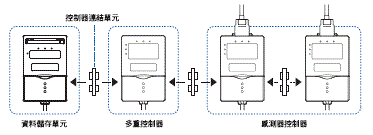

控制器連結單元

使用ZS-XCN型的連線
3175_sp_1

ZS-DSU[]1型資料儲存單元

型號 ZS-DSU11 ZS-DSU41
安裝的感測頭數量 無法連接
可連接的控制器數量 最多10個(ZS-MDC型：1個、ZS-HLDC/LDC型：最多9個) ∗
可連接的控制器 ZS-HLDC[][]型、ZS-LDC[][]型、ZS-MDC[][]型
外部介面 連接方式 序列I/O：連接器、其他：出線型(標準纜線長度：2 m)
序列I/O USB 2.0 1個連接埠、全速(最大12 Mbps)、MINI-B
RS-232C 1個連接埠、最大115,200 bps
輸出 3種輸出：高、通過、低；
NPN集電極開路、30 VDC、最大50 mA、
殘留電壓：最大1.2 V		 3種輸出：高、通過、低；
PNP集電極開路、最大50 mA、
殘留電壓：最大1.2 V
輸入 ON：以0 V端子或1.5 V以下進行短路；
OFF：開放(漏電流：最大0.1 mA)		 ON：短路至電源電壓或在1.5 V電源電壓內；
OFF：開放(漏電流：最大0.1 mA)
資料解析度 32位元
功能 記憶觸發功能 可分別設定開始與停止觸發器；外部觸發器、資料觸發器(自我觸發器)及時間觸發器
其他功能 外部記憶區、警報輸出、已儲存資料格式自訂及時鐘
狀態指示燈 OUT (橘色)、PWR (綠色)、ACCESS (橘色)及ERR (紅色)
區段顯示 8段綠色LED、6位數
LCD 16位數x 2列、字元顏色：綠色、每字元解析度：5 x 8畫素矩陣
設定輸入 設定按鍵 方向鍵(上、下、左、右)、設定鍵、ESC鍵、選單鍵及功能鍵(1~4)
滑動開關 門檻開關(2種狀態：高/低)、模式開關(3種狀態：FUN、TEACH及RUN)
電源電壓 21.6 V~26.4 VDC (包括漣波)
電流消耗 最大0.5 A
環境溫度 作業：0~50°C，儲存：0~60°C (不可結冰結露)
環境濕度 作業與儲存：35%~85% (不可結露)
保護構造 IP20 (IEC60529)
材料 外殼：聚碳酸酯(PC)
重量 約280 g (不含包裝材料與選購品)
附屬品 磁鐵濾波環(1個)、資料儲存單元說明書：
CSV File Converter for Data Storage Unit/Smart Analyzer Macro版
∗1. 需要控制連結單元才能連接控制器。
