E2E(小徑型)

第二代小徑型近接感測器

E2E(小徑型)

雖為超小型的近接感測器, 安裝卻驚人地「容易」!

近接感測器 選型工具

只需選擇檢測距離/材料/尺寸等必要條件,即可搜索接近傳感器類型。

(單位:mm)

本體

出線型(隔離型)

E2E(小徑型) 外觀尺寸 2

安裝孔加工尺寸

E2E(小徑型) 外觀尺寸 3

E2E-C03SR8-WC-[][]型

E2E(小徑型) 外觀尺寸 4

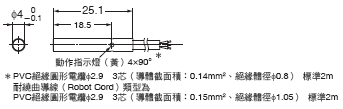

E2E-C04S12-WC-[][]型

E2E(小徑型) 外觀尺寸 5

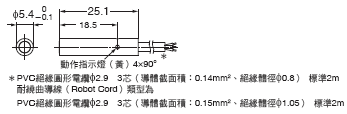

E2E-C05S01-WC-[][]型

E2E(小徑型) 外觀尺寸 6

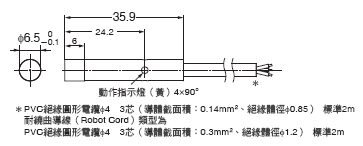

E2E-C06S02-WC-[][]型

E2E(小徑型) 外觀尺寸 7

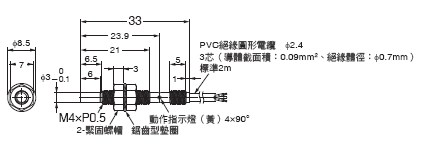

E2E-S04SR8-WC-[][]型

E2E(小徑型) 外觀尺寸 8

E2E-S05S12-WC-[][]型

E2E(小徑型) 外觀尺寸 9

M8接頭中繼型(0.3m)(隔離型)

E2E(小徑型) 外觀尺寸 10

E2E-C03SR8-CJ-[][]型

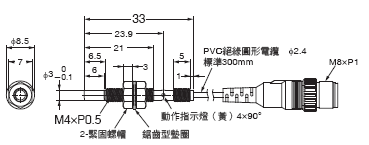

E2E(小徑型) 外觀尺寸 11

E2E-C04S12-CJ-[][]型

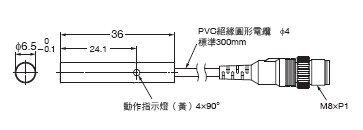

E2E(小徑型) 外觀尺寸 12

E2E-C06S02-CJ-[][]型

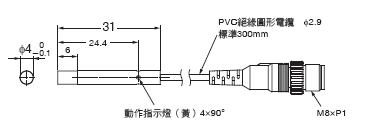

E2E(小徑型) 外觀尺寸 13

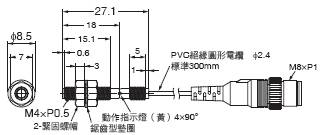

E2E-S04SR8-CJ-[][]型

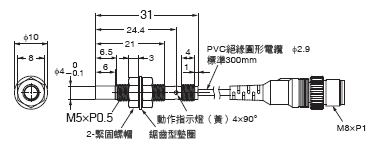

E2E(小徑型) 外觀尺寸 14

E2E-S05S12-CJ-[][]型

E2E(小徑型) 外觀尺寸 15

M8接頭型(隔離型)

E2E(小徑型) 外觀尺寸 16

E2E-C04S12-MC-[][]型

E2E(小徑型) 外觀尺寸 17

E2E-C06S02-MC-[][]型

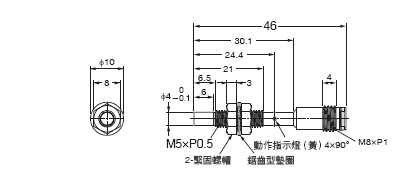

E2E(小徑型) 外觀尺寸 18

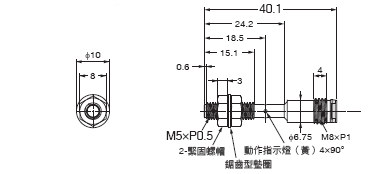

E2E-S05S12-MC-[][]型

E2E(小徑型) 外觀尺寸 19

出線型(非隔離型)

E2E(小徑型) 外觀尺寸 20

安裝孔加工尺寸

E2E(小徑型) 外觀尺寸 21

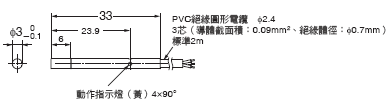

E2E-C03N02-WC-[][]型

E2E(小徑型) 外觀尺寸 22

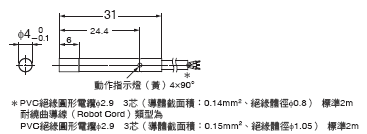

E2E-C04N03-WC-[][]型

E2E(小徑型) 外觀尺寸 23

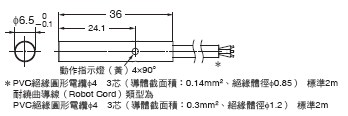

E2E-C06N04-WC-[][]型

E2E(小徑型) 外觀尺寸 24

E2E-S04N02-WC-[][]型

E2E(小徑型) 外觀尺寸 25

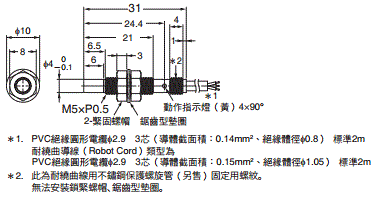

E2E-S05N03-WC-[][]型

E2E(小徑型) 外觀尺寸 26

M8接頭中繼型(0.3mm)(非隔離型)

E2E(小徑型) 外觀尺寸 27

E2E-C03N02-CJ-[][]型

E2E(小徑型) 外觀尺寸 28

E2E-C04N03-CJ-[][]型

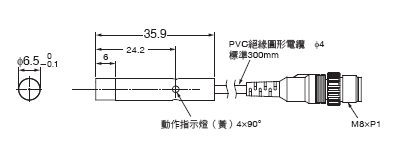

E2E(小徑型) 外觀尺寸 29

E2E-C06N04-CJ-[][]型

E2E(小徑型) 外觀尺寸 30

E2E-S04N02-CJ-[][]型

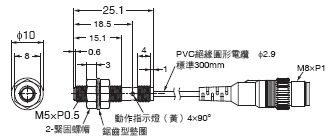

E2E(小徑型) 外觀尺寸 31

E2E-S05N03-CJ-[][]型

E2E(小徑型) 外觀尺寸 32

M8接頭型(非隔離型)

E2E(小徑型) 外觀尺寸 33

E2E-C04N03-MC-[][]型

E2E(小徑型) 外觀尺寸 34

E2E-C06N04-MC-[][]型

E2E(小徑型) 外觀尺寸 35

E2E-S05N03-MC-[][]型

E2E(小徑型) 外觀尺寸 36

選購品(選購)

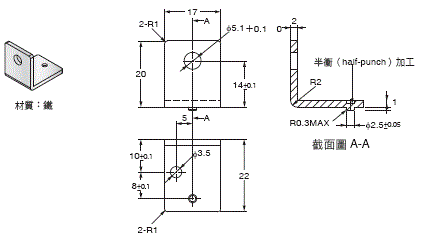

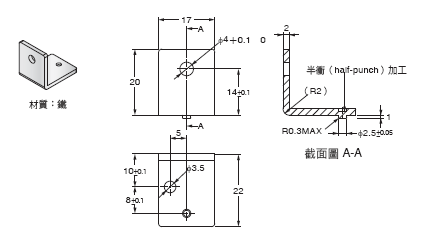

安裝金具

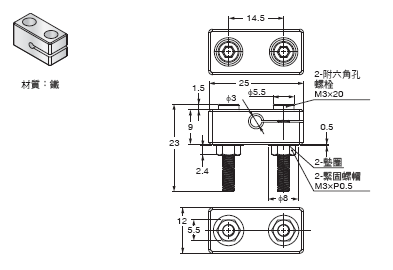

Y92E-SC03型(φ3模塊)

E2E(小徑型) 外觀尺寸 39

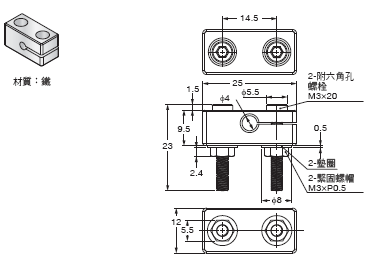

Y92E-SC04型(φ4模塊)

E2E(小徑型) 外觀尺寸 40

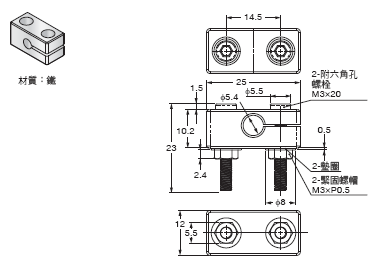

Y92E-SC05型(φ5.4模塊)

E2E(小徑型) 外觀尺寸 41

Y92E-SC06型(φ6.5模塊)

E2E(小徑型) 外觀尺寸 42

Y92E-SS04型(M4螺絲用)

E2E(小徑型) 外觀尺寸 43

Y92E-SS05型(M5螺絲用)

E2E(小徑型) 外觀尺寸 44

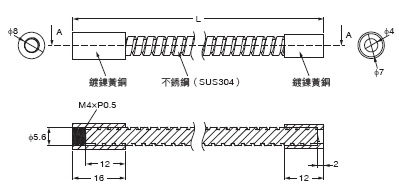

耐繞曲線用不鏽鋼保護螺旋管

Y92E-STS04-[]型

E2E(小徑型) 外觀尺寸 46

L=0.5m(Y92E-STS04-05型)、1m(Y92E-STS04-10型)

Y92E-STS05-[]型

E2E(小徑型) 外觀尺寸 47

L=0.5m(Y92E-STS05-05型)、1m(Y92E-STS05-10型)

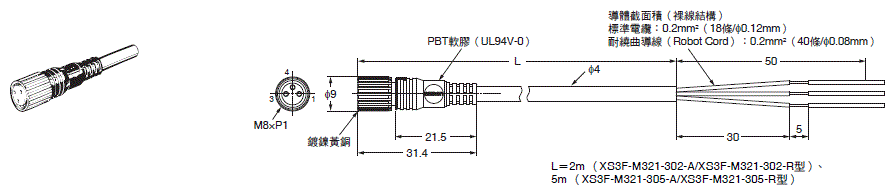

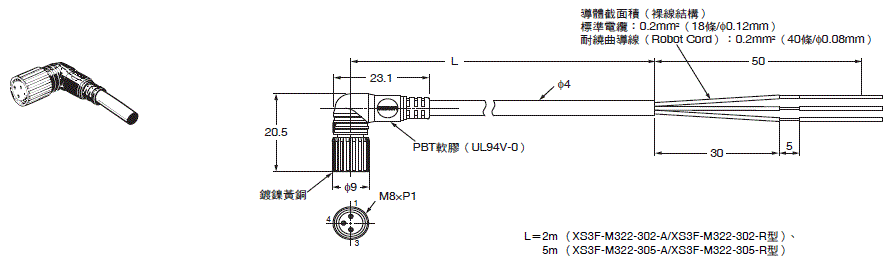

感測器I/O接頭

XS3F-M32[]-30[]-[]型

直線

3181_dm_44

L形

3181_dm_45
