NX-AD / DA

NX系列 類比輸入模組

NX-AD / DA

備有從可進行高速同步控制的高速類型到泛用類型的豐富產品線，可支援類比控制測量的需求。

相關資訊

更新日期 2020年2月21日

共通一般規格

項目 規格
架構 控制盤內安裝型
接地方法 D種接地(第3類接地)

使用環境

 使用環境溫度 0～55℃
使用環境濕度 10～95%RH(不可結露、結冰)
使用環境氣體 不應有腐蝕性氣體
保存環境溫度 -25～+70℃(不可結露、結冰)
使用場所之海拔高度 2,000m以下
污染度 污染度2以下： 符合IEC 61010-2-201
抗干擾性 符合IEC61000-4-4規範、2kV (電源線)
過電壓類別
(Over-voltage Category)		 類別II：符合IEC 61010-2-201
EMC抗干擾級別 B區
耐震動 符合IEC60068-2-6規範
5 ~ 8.4Hz、振幅3.5mm、
8.4 ~ 150Hz　加速度9.8m/s2
X、Y、Z各方向100分鐘(掃描時間10分鐘x掃描次數10次 = 總計100分鐘)
耐衝擊 符合IEC60068-2-27規範、147m/s2 X、Y、Z各方向3次
適合規格

cULus Listed UL508、ANSI/ISA 12.12.01、EC: EN61131-2、C-Tick、

已註冊韓國電波法、NK、LR

個別規格

類比輸入模組(電壓輸入型)　2點　NX-AD2603型


模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD2603
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_1
輸入方式 單端輸入
輸入範圍 -10～+10V
輸入轉換範圍
-5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/8000(F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV： 0.1A/端子以下
IOG： 0.1A/端子以下
NX模組耗電量 1.05W I/O電源電流消耗 無耗電
重量 70g以下

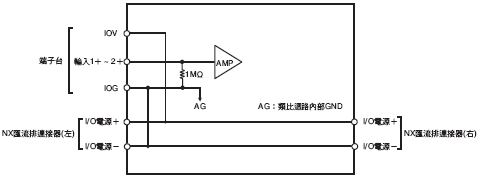

迴路構成
3187_sp_2
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

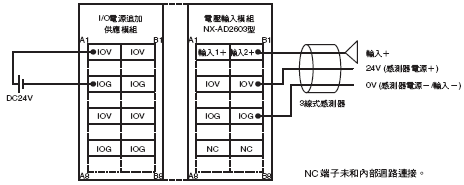

端子接線圖
3187_sp_3
輸入斷線偵測功能 無

類比輸入模組(電壓輸入型)　2點　NX-AD2604型

模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD2604
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_4
輸入方式 差動輸入
輸入範圍 -10～+10V
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/8000(F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 1.05W I/O電源電流消耗 無耗電
重量 70g以下

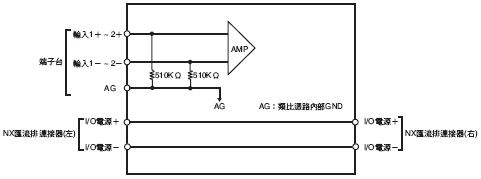

迴路構成
3187_sp_5
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_6
AG端子連接於單元內部的類比迴路的0V。
一般情況下，無須對AG端子進行配線作業。
輸入斷線偵測功能 無

類比輸入模組(電壓輸入型)　2點　NX-AD2608型

模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD2608
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3187_sp_7
輸入方式 差動輸入
輸入範圍 -10～+10V
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/30000 (F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.2%(F.S.)
轉換時間 10μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 1.05W I/O電源電流消耗 無耗電
重量 70g以下

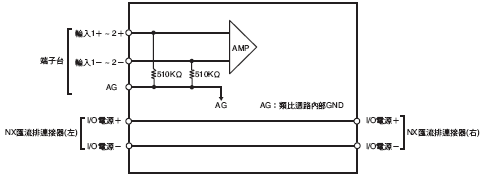

迴路構成
3187_sp_8
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_9
AG端子連接於單元內部的類比迴路的0V。
一般情況下，無須對AG端子進行配線作業。
輸入斷線偵測功能 無

類比輸入模組(電壓輸入型)　4點　NX-AD3603型

模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD3603
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_10
輸入方式 差動輸入
輸入範圍 -10～+10V
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量

IOV： 0.1A/端子以下、

IOG： 0.1A/端子以 下
NX模組耗電量 1.10W以下 I/O電源電流消耗 無耗電
重量 70g以下

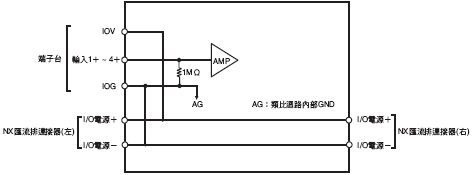

迴路構成
3187_sp_11
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_12
輸入斷線偵測功能 無

類比輸入模組(電壓輸入型)　4點　NX-AD3604型

模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD3604
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_13
輸入方式 差動輸入
輸入範圍 -10～+10V
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 1.10W以下 I/O電源電流消耗 無耗電
重量 70g以下
迴路構成
3187_sp_14
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

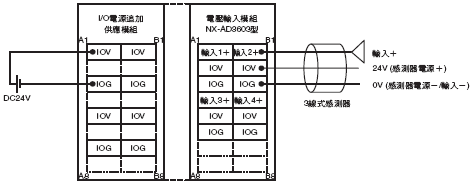

端子接線圖
3187_sp_15
AG端子連接於單元內部的類比迴路的0V。
一般情況下，無須對AG端子進行配線作業。
輸入斷線偵測功能 無

類比輸入模組(電壓輸入型)　4點　NX-AD3608型

模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD3608
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3187_sp_16
輸入方式 差動輸入
輸入範圍 -10～+10V
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/30000 (F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.2%(F.S.)
轉換時間 10μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 1.10W以下 I/O電源電流消耗 無耗電
重量 70g以下
迴路構成
3187_sp_17
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_18
AG端子連接於單元內部的類比迴路的0V。
一般情況下，無須對AG端子進行配線作業。
輸入斷線偵測功能 無

類比輸入模組(電壓輸入型)　8點　NX-AD4603型

模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD4603
點數 8點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_19
輸入方式 單端輸入
輸入範圍 -10～+10V
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOG： 0.1A/端子以下
NX模組耗電量 1.15W以下 I/O電源電流消耗 無耗電
重量 70g以下

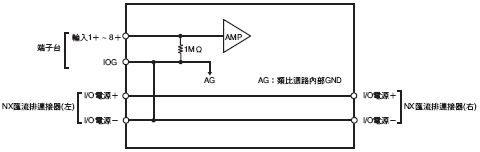

迴路構成
3187_sp_20
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

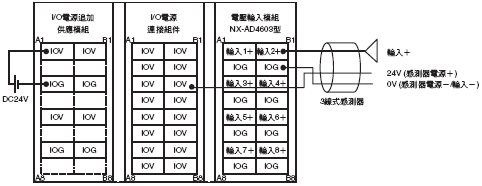

端子接線圖
3187_sp_21
輸入斷線偵測功能 無

類比輸入模組(電壓輸入型)　8點　NX-AD4604型

模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD4604
點數 8點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_22
輸入方式 差動輸入
輸入範圍 -10～+10V
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 1.15W以下 I/O電源電流消耗 無耗電
重量 70g以下

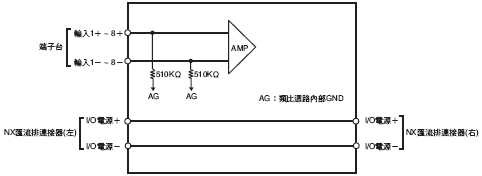

迴路構成
3187_sp_23
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_24
輸入斷線偵測功能 無

類比輸入模組(電壓輸入型)　8點　NX-AD4608型

模組名稱 類比輸入模組(電壓輸入型) 型號 NX-AD4608
點數 8點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3187_sp_25
輸入方式 差動輸入
輸入範圍 -10～+10V
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±15V
輸入阻抗 1MΩ以上
解析度 1/30000 (F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.2%(F.S.)
轉換時間 10μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 1.15W以下 I/O電源電流消耗 無耗電
重量 70g以下

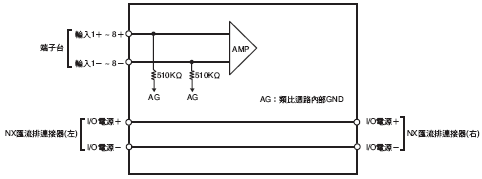

迴路構成
3187_sp_26
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_27
輸入斷線偵測功能 無

類比輸入模組(電流輸入型)　2點　NX-AD2203型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD2203
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_28
輸入方式 單端輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±30mA
輸入阻抗 250Ω
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV： 0.1A/端子以下
IOG： 0.1A/端子以下
NX模組耗電量 0.90W以下 I/O電源電流消耗 無耗電
重量 70g以下

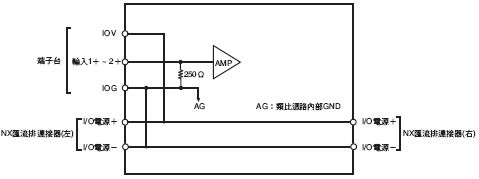

迴路構成
3187_sp_29
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖

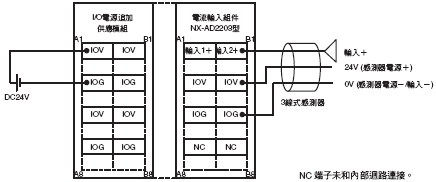

3187_sp_30
輸入斷線偵測功能 有

類比輸入模組(電流輸入型)　2點　NX-AD2204型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD2204
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_31
輸入方式 差動輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±30mA
輸入阻抗 250Ω
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.90W以下 I/O電源電流消耗 無耗電
重量 70g以下

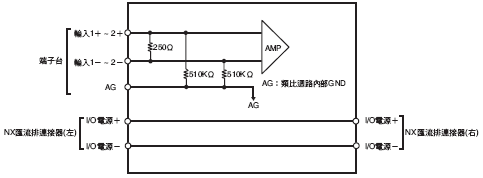

迴路構成
3187_sp_32
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_33
AG端子連接於單元內部的類比迴路的0V。
一般情況下，無須對AG端子進行配線作業。
輸入斷線偵測功能 有

類比輸入模組(電流輸入型)　2點　NX-AD2208型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD2208
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3187_sp_34
輸入方式 差動輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±30mA
輸入阻抗 250Ω
解析度 1/30000 (F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.2%(F.S.)
轉換時間 10μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.90W以下 I/O電源電流消耗 無耗電
重量 70g以下
迴路構成
3187_sp_35
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_36
AG端子連接於單元內部的類比迴路的0V。
一般情況下，無須對AG端子進行配線作業。
輸入斷線偵測功能 有

類比輸入模組(電流輸入型)　4點　NX-AD3203型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD3203
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_37
輸入方式 單端輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5 ~ 105% (F.S.)
絕對最大額定 ±30mA
輸入阻抗 250Ω
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV： 0.1A/端子以下
IOG： 0.1A/端子以下
NX模組耗電量 0.90W以下 I/O電源電流消耗 無耗電
重量 70g以下

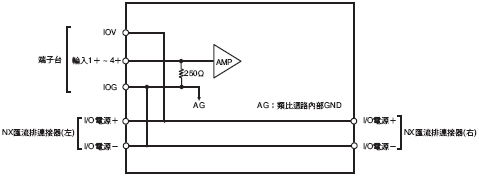

迴路構成
3187_sp_38
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖

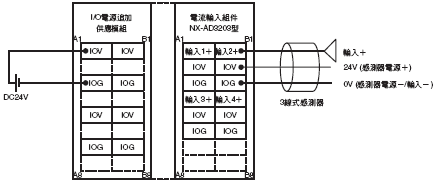

3187_sp_39
輸入斷線偵測功能 有

類比輸入模組(電流輸入型)　4點　NX-AD3204型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD3204
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_40
輸入方式 差動輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±30mA
輸入阻抗 250Ω
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.90W以下 I/O電源電流消耗 無耗電
重量 70g以下

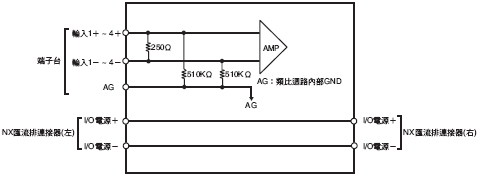

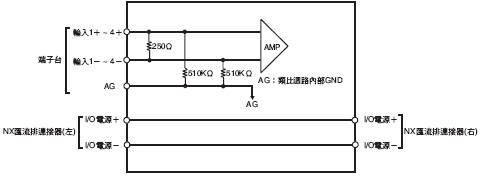

迴路構成
3187_sp_41
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_42
AG端子連接於單元內部的類比迴路的0V。
一般情況下，無須對AG端子進行配線作業。
輸入斷線偵測功能 有

類比輸入模組(電流輸入型)　4點　NX-AD3208型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD3208
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3187_sp_43
輸入方式 差動輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±30mA
輸入阻抗 250Ω
解析度 1/30000 (F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.2%(F.S.)
轉換時間 10μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.95W以下 I/O電源電流消耗 無耗電
重量 70g以下
迴路構成
3187_sp_44
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_45
AG端子連接於單元內部的類比迴路的0V。
一般情況下，無須對AG端子進行配線作業。
輸入斷線偵測功能 有

類比輸入模組(電流輸入型)　8點　NX-AD4203型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD4203
點數 8點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_46
輸入方式 差動輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±30mA
輸入阻抗 85Ω
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2% (F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV： 0.1A/端子以下
NX模組耗電量 1.05W I/O電源電流消耗 無耗電
重量 70g以下

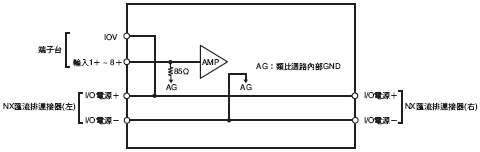

迴路構成
3187_sp_47
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖

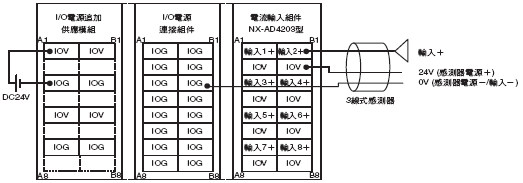

3187_sp_48
輸入斷線偵測功能 有

類比輸入模組(電流輸入型)　8點　NX-AD4204型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD4204
點數 8點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3187_sp_49
輸入方式 差動輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±30mA
輸入阻抗 85Ω
解析度 1/8000 (F.S.)
整體精度 25℃ ±0.2%(F.S.)
0～55℃ ±0.4%(F.S.)
轉換時間 250μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 1.05W以下 I/O電源電流消耗 無耗電
重量 70g以下

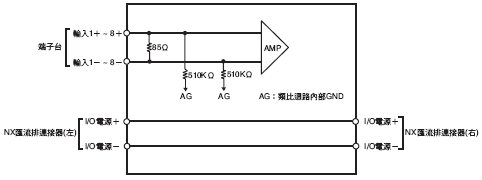

迴路構成
3187_sp_50
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_51
輸入斷線偵測功能 有

類比輸入模組(電流輸入型)　8點　NX-AD4208型

模組名稱 類比輸入模組(電流輸入型) 型號 NX-AD4208
點數 8點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3187_sp_52
輸入方式 差動輸入
輸入範圍 4 ~ 20mA
輸入轉換範圍 -5～105%(F.S.)
絕對最大額定 ±30mA
輸入阻抗 85Ω
解析度 1/30000 (F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.2%(F.S.)
轉換時間 10μs/點
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 輸入和NX匯流排之間： 電源 = 變壓器、
訊號 = 數位絕緣器(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 無供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 1.10W以下 I/O電源電流消耗 無耗電
重量 70g以下
迴路構成
3187_sp_53
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3187_sp_54
輸入斷線偵測功能 有

類比輸出模組(電壓輸出型) 2點 NX-DA2603型

模組名稱 類比輸出模組
(電壓輸出型)		 型號 NX-DA2603
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3188_sp_1
輸出範圍 -10～+10V
輸出變換範圍 -5～105%(F.S.)
允許負載電阻 5kΩmin.
輸出電阻 0.5Ω以下
解析度 1/8000(F.S.)
整體精度 25℃ ±0.3%(F.S.)
0～55℃ ±0.5%(F.S.)
轉換時間 250μs/點
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 輸出和NX匯流排之間:
電源＝變壓器、
訊號＝數位絕緣器
(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量 1.10W以下 I/O電源電流消耗 無耗電
重量 70g以下

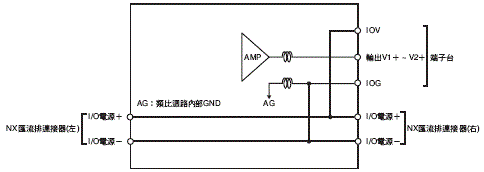

迴路構成
3188_sp_2
安裝方向限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3188_sp_3
類比輸出模組(電壓輸出型) 2點 NX-DA2605型
模組名稱 類比輸出模組
(電壓輸出型)		 型號 NX-DA2605
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3188_sp_4
輸出範圍 -10～+10V
輸出變換範圍 -5～105%(F.S.)
允許負載電阻 5kΩmin.
輸出電阻 0.5Ω以下
解析度 1/30000(F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.3%(F.S.)
轉換時間 10μs/點
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 輸出和NX匯流排之間:
電源＝變壓器、
訊號＝數位絕緣器
(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量 1.10W以下 I/O電源電流消耗 無耗電
重量 70g以下

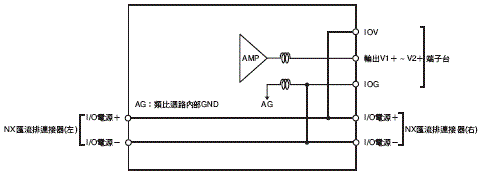

迴路構成
3188_sp_5
安裝方向限制 安裝方向：可朝六種方向安裝
限制：無

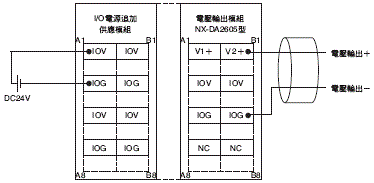

端子接線圖
3188_sp_6
類比輸出模組(電壓輸出型) 4點 NX-DA3603型
模組名稱 類比輸出模組
(電壓輸出型)		 型號 NX-DA3603
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3188_sp_7
輸出範圍 -10～+10V
輸出變換範圍 -5～105%(F.S.)
允許負載電阻 5kΩmin.
輸出電阻 0.5Ω以下
解析度 1/8000(F.S.)
整體精度 25℃ ±0.3%(F.S.)
0～55℃ ±0.5%(F.S.)
轉換時間 250μs/點
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 輸出和NX匯流排之間:
電源＝變壓器、
訊號＝數位絕緣器
(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量 1.25W以下 I/O電源電流消耗 無耗電
重量 70g以下

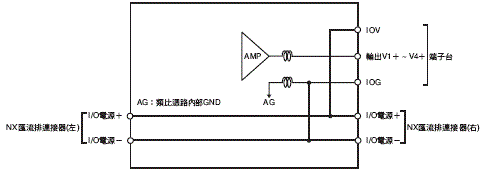

迴路構成
3188_sp_8
安裝方向限制 安裝方向：可朝六種方向安裝
限制：無

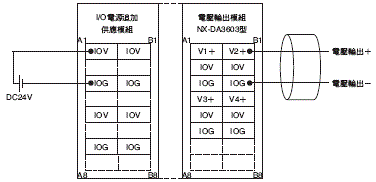

端子接線圖
3188_sp_9
類比輸出模組(電壓輸出型) 4點 NX-DA3605型
模組名稱 類比輸出模組
(電壓輸出型)		 型號 NX-DA3605
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3188_sp_10
輸出範圍 -10～+10V
輸出變換範圍 -5～105%(F.S.)
允許負載電阻 5kΩmin.
輸出電阻 0.5Ω以下
解析度 1/30000(F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.3%(F.S.)
轉換時間 10μs/點
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 輸出和NX匯流排之間:
電源＝變壓器、
訊號＝數位絕緣器
(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量 1.25W以下 I/O電源電流消耗 無耗電
重量 70g以下

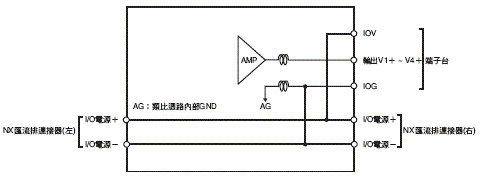

迴路構成
3188_sp_11
安裝方向限制 安裝方向：可朝六種方向安裝
限制：無

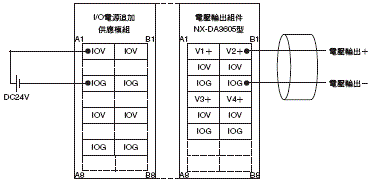

端子接線圖
3188_sp_12
類比輸出模組(電流輸出型) NX-DA2203型
模組名稱 類比輸出模組
(電流輸出型)		 型號 NX-DA2203
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3188_sp_13
輸出範圍 4~20mA
輸出變換範圍 -5～105%(F.S.)
允許負載電阻 600Ω以下
解析度 1/8000(F.S.)
整體精度 25℃ ±0.3%(F.S.)
0～55℃ ±0.6%(F.S.)
轉換時間 250μs/點
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 輸出和NX匯流排之間:
電源＝變壓器、
訊號＝數位絕緣器
(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100VDC)		 耐電壓

若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量 1.75W以下 I/O電源電流消耗 無耗電
重量 70g以下

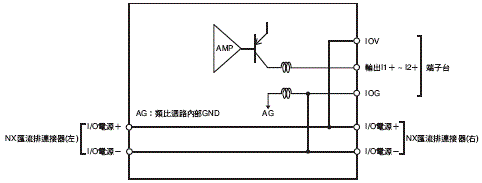

迴路構成 3188_sp_14
安裝方向限制

安裝方向：可朝六種方向安裝
限制：
採正面安裝時　無

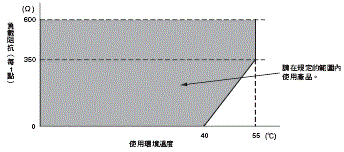

以正面以外的方向安裝時如以下圖表所示

3188_sp_15

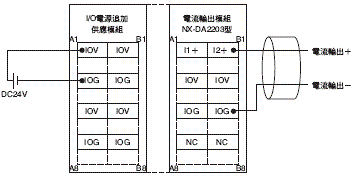

端子接線圖 3188_sp_16
類比輸出模組(電流輸出型) 2點 NX-DA2205型
模組名稱 類比輸出模組
(電流輸出型)		 型號 NX-DA2205
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3188_sp_17
輸出範圍 4~20mA
輸出變換範圍 -5～105%(F.S.)
允許負載電阻 600Ω以下
解析度 1/8000(F.S.)
整體精度 25℃ ±0.1% (F.S.)
0～55℃ ±0.3% (F.S.)
轉換時間 10μs/點
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 輸出和NX匯流排之間:
電源＝變壓器、
訊號＝數位絕緣器
(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量 1.75W以下 I/O電源電流消耗 無耗電
重量 70g以下
迴路構成
3188_sp_18
安裝方向限制 安裝方向：可朝六種方向安裝
限制：
採正面安裝時　無

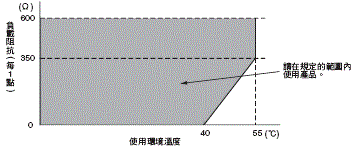

以正面以外的方向安裝時如以下圖表所示
3188_sp_19
端子接線圖 3188_sp_20
類比輸出模組(電流輸出型) 4點 NX-DA3203型
模組名稱 類比輸出模組
(電流輸出型)		 型號 NX-DA3203
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式
LED顯示 [TS] LED
3188_sp_21
輸出範圍 4~20mA
輸出變換範圍 -5～105%(F.S.)
允許負載電阻 350Ω以下
解析度 1/8000(F.S.)
整體精度 25℃ ±0.3%(F.S.)
0～55℃ ±0.6%(F.S.)
轉換時間 250μs/點
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 輸出和NX匯流排之間:
電源＝變壓器、
訊號＝數位絕緣器
(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量 1.80W以下 I/O電源電流消耗 無耗電
重量 70g以下

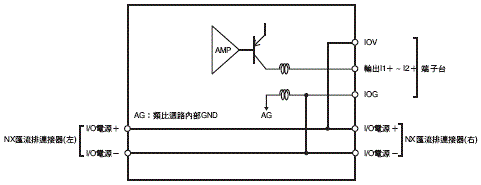

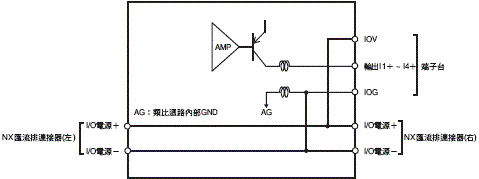

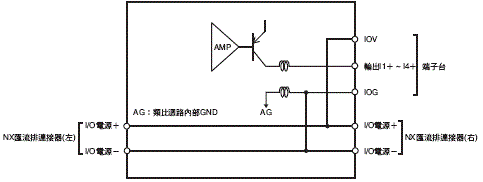

迴路構成
3188_sp_22
安裝方向限制

安裝方向：可朝六種方向安裝
限制：
採正面安裝時　無
以正面以外的方向安裝時如以下圖表所示

3188_sp_23

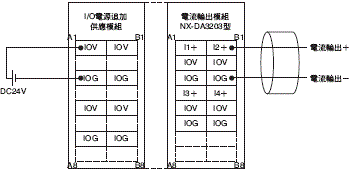

端子接線圖

3188_sp_24

類比輸出模組(電流輸出型) 4點 NX-DA3205型
模組名稱 類比輸出模組
(電流輸出型)		 型號 NX-DA3205
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] LED
3188_sp_25
輸出範圍 4~20mA
輸出變換範圍 -5～105%(F.S.)
允許負載電阻 350Ω以下
解析度 1/30000(F.S.)
整體精度 25℃ ±0.1%(F.S.)
0～55℃ ±0.3%(F.S.)
轉換時間 10μs/點
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 輸出和NX匯流排之間:
電源＝變壓器、
訊號＝數位絕緣器
(但各輸入間為非絕緣)
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量 1.80W以下 I/O電源電流消耗 無耗電
重量 70g以下
迴路構成
3188_sp_26
安裝方向限制

安裝方向：可朝六種方向安裝
限制：
採正面安裝時　無

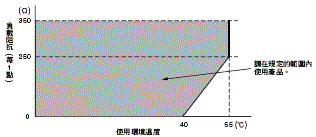

以正面以外的方向安裝時如以下圖表所示

3188_sp_27

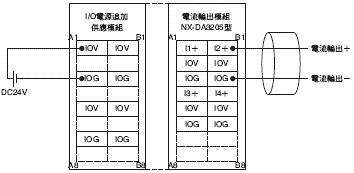

端子接線圖 3188_sp_28

版本資訊

NX模組 支援版本＊
型號 模組版本 EtherCAT耦合器模組
NX-ECC20[]型		 NJ/NX系列CPU模組 Sysmac Studio

NX-AD[][][][]

NX-DA[][][][]

 Ver.1.0 Ver.1.0之後的版本 Ver.1.05之後的版本 Ver.1.06之後的版本
＊視模組的種類而定，某些型號可能沒有上表中所記載的版本。此時，請參考表中所示版本以後的舊版本。關於型號與版本的關連性，請參考各組件的使用手冊。

更新日期 2020年2月21日

產品類別

產品資訊

解決方案

支援服務

關於我們

聯絡我們

網路商店

線上客服

産品技術客服中心
008-0186-3102

Site Information

© Copyright OMRON Corporation 1996 - 2023. All Rights Reserved.
