NX-TS

NX系列 溫度輸入模組

NX-TS

將能夠實現從低速到高速、高精度的溫度控制之溫度輸入模組加入產品線。

關於國外規格

• 相關標記如下所示。U:UL、U1:UL (Class I Div 2 已取得危險場所認證之產品)、C:CSA、UC:cULus、UC1:cULus
(Class I Div 2 已取得危險場所認證之產品)、CU:cUL、N:NK、L:Lloyd’s Register、CE:EC指令、KC:已註冊韓國電

波法。
• 詳細使用條件請另行洽詢OMRON。

溫度輸入模組

種類 產品
名稱
規格

NX模組

耗電

型號 國外
規格
輸入點數

輸入

種類

解析度 參考精度
(環境溫度
25°C)
轉換時間

I/O

更新
方式

端子座
NX系列控制器
溫度輸入模組
熱電偶
輸入類型
3189_lu_1
2
熱電偶 0.1

以下
*1

參考「不同輸入

種類和偵測溫度的

參考精度、溫度係數一覽」

250
ms/
模組
自由運轉
刷新方式
16
端子
0.90
W
以下
NX-TS2101 UC1、
N、L、
CE、
KC
4
16
端子
x2
1.30
W
以下
NX-TS3101
2
0.01

以下
10ms
/模組
16
端子
0.80
W
以下
NX-TS2102
4
16
端子
x2
1.10
W
以下
NX-TS3102
2
0.001

以下
60ms
/模組
16
端子
0.80
W
以下
NX-TS2104
4
16
端子
x2
1.10
W
以下
NX-TS3104

測溫電阻輸入類型

3189_lu_2
2
測溫
電阻
(Pt100/
Pt1000、
3線式)
*2
0.1

以下
250
ms/
模組
16
端子
0.90
W
以下
NX-TS2201
4
16
端子
x2
1.30
W
以下
NX-TS3201
2
0.01

以下
10ms
/模組
16
端子
0.75
W
以下
NX-TS2202
4
16
端子
x2
1.05
W
以下
NX-TS3202
2
0.001

以下
60ms
/模組
16
端子
0.75
W
以下
NX-TS2204
4
16
端子
x2
1.05
W
以下
NX-TS3204
*1. 當輸入種類為R、S、W時則為0.2°C以下。
*2. NX-TS2202型、NX-TS3202型僅支援Pt100 3線型。

選購品

產品名稱 規格 型號 國外規格
編碼引腳 10台份
(端子座用30個、模組本體用30個)
NX-AUX02 ──
產品名稱 規格 型號 國外規格
端子數量 列印直列編號 接地端子 電流容量
端子台 16 A/B 10A NX-TBA162 ──
C/D NX-TBB162

附屬品

無附屬品。

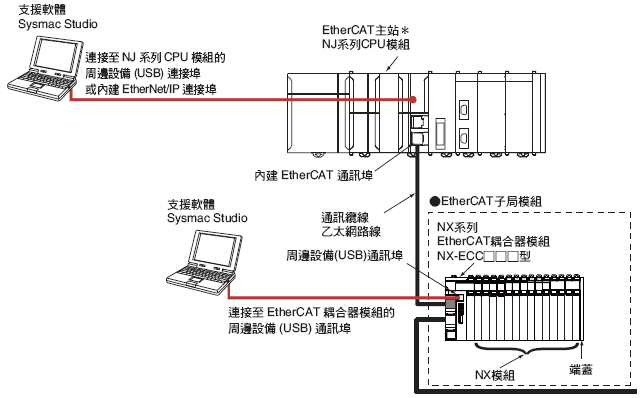

系統構成圖

NX-TS 種類 5

*EtherCAT子局模組無法連接具備EtherCAT主站功能的OMRON位置控制模組(CJ1W-NC[]81/[]82型)。



Sysmac®為OMRON公司製造之FA產品於日本及其他國家之商標或註冊商標。
EtherCAT®為德國Beckhoff Automation GmbH取得授權之專利技術,亦為註冊商標。

本手冊上所刊載之公司名稱及產品名稱為各家公司之註冊商標或商標。
