NX-TS NX系列溫度輸入模組/額定/性能

項目		規格
架構		控制盤內安裝型
接地方法		D種接地(第3類接地)
使用環境	使用環境溫度	0～55℃
	使用環境濕度	10 ~ 95%RH (不可結露結冰)
	使用環境氣體	不應有腐蝕性氣體
	保存環境溫度	-25～+70℃(不可結露結冰)
	使用場所之海拔高度	2,000m以下
	污染度	污染度2以下：符合IEC 61010-2-201
	抗干擾性	符合IEC61000-4-4規範、2kV (電源線)
	過電壓類別 (Over-voltage Category)	類別Ⅱ：符合IEC 61010-2-201
	EMC抗干擾級別	B區
	耐震動	符合IEC60068-2-6規範 5 ~ 8.4Hz、振幅3.5mm、 8.4 ~ 150Hz　加速度9.8m/s² X、Y、Z各方向100分鐘(掃描時間10分鐘x掃描次數10次 = 總計100分鐘)
	耐衝撃	符合IEC60068-2-27規範、147m/s² X、Y、Z各方向3次
適合規格		cULus Listed UL508、ANSI/ISA 12.12.01、EC：EN61131-2、C-Tick、 KC：已註冊韓國電波法、NK、LR

模組名稱	溫度輸入模組(熱電偶輸入類型)	型號	NX-TS2101
點數	2點	外部連接端子	免螺絲式接線端子(16端子)
I/O更新方式	自由運轉刷新方式
LED顯示	［TS］指示器	溫度感測器	K、J、T、E、L、U、N、R、S、B、 WRe5-26、PLⅡ
		輸入轉換範圍	輸入範圍的±20°C
		絕對最大額定	±130mV
		輸入阻抗	20kΩ以上
		解析度	0.1°C以下＊1
		參考精度	＊2
		溫度係數	＊2
		冷接點補償誤差	±1.2°C ＊3 ＊4
		輸入斷線檢測電流	約0.1μA
預熱時間	30分	鐘轉換時間	250ms/模組
外觀尺寸	12(W)×100(H)×71(D)	絕緣方式	輸入和NX總線之間：電源 = 變壓器、訊號 = 光耦合器各輸入之間：電源 = 變壓器、訊號 = 光耦合器
絕緣阻抗	隔離電路之間為20MΩ min. (at 100 VDC)	耐電壓	若隔離電路之間使用AC510V， 1分鐘的漏電流在5mA以下
I/O電源供電方式	無供電	I/O電源端子電流容量	無I/O電源端子
NX模組耗電量	0.90W以下	I/O電源電流消耗	無耗電
重量	70g以下
安裝方向和限制	安裝方向：可朝六種方向安裝限制：冷接點補償誤差會因安裝方向和相鄰模組的耗電量而受限。詳細內容請參考「熱電偶輸入類型的冷接點補償誤差之規格」。
端子接線圖

＊1. 當輸入種類為R、S、W時則為0.2°C以下。
＊2. 請參考「不同輸入種類和偵測溫度的參考精度、溫度係數一覽」。
＊3. 此處的冷接點補償誤差值，係為已安裝冷接點感測器之端子台和溫度輸入模組本體組合之後所產生之值。

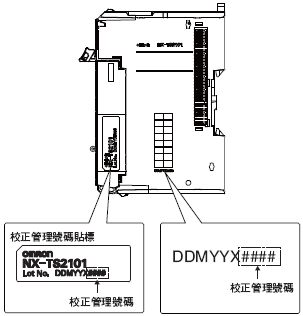

請務必將端子台和溫度輸入模組本體組合使用。於端子台和本體兩者上顯示校正管理號碼。
欲將產品送回工廠維修時，請務必將端子台(包括冷接點感測器)以整組的狀態送回。

＊4. 關於不同使用條件的規格，請參考「熱電偶輸入類型的冷接點補償誤差之規格」。

模組名稱	溫度輸入模組(熱電偶輸入類型)	型號	NX-TS2102
點數	2點	外部連接端子	免螺絲式接線端子(16端子)
I/O更新方式	自由運轉刷新方式
LED顯示	［TS］指示器	溫度感測器	K、J、T、E、L、U、N、R、S、 WRe5-26、PLⅡ
		輸入轉換範圍	輸入範圍的±20℃
		絕對最大額定	±130mV
		輸入阻抗	20kΩ以上
		解析度	0.01℃以下
		參考精度	＊1
		溫度係數	＊1
		冷接點補償誤差	±1.2℃ ＊2 ＊3
		輸入斷線檢測電流	約0.1μA
預熱時間	45分	鐘轉換時間	10ms/模組
外觀尺寸	12 (W)×100 (H)×71 (D)	絕緣方式	輸入和NX總線之間：電源 = 變壓器、訊號 = 數位絕緣體各輸入之間：電源 = 變壓器、訊號 = 數位絕緣體
絕緣阻抗	隔離電路之間為20MΩ min. (at 100 VDC)	耐電壓	若隔離電路之間使用AC510V， 1分鐘的漏電流在5mA以下
I/O電源供電方式	無供電	I/O電源端子電流容量	無I/O電源端子
NX模組耗電量	0.80W以下	I/O電源電流消耗	無耗電
重量	70g以下
安裝方向和限制	安裝方向：可朝六種方向安裝限制：冷接點補償誤差會因安裝方向和相鄰模組的耗電量而受限。詳細內容請參考「熱電偶輸入類型的冷接點補償誤差之規格」。
端子接線圖

＊1. 請參考「不同輸入種類和偵測溫度的參考精度、溫度係數一覽」。
＊2. 此處的冷接點補償誤差值，係為已安裝冷接點感測器之端子台和溫度輸入模組本體組合之後所產生之值。
請務必將端子台和溫度輸入模組本體組合使用。於端子台和本體兩者上顯示校正管理號碼。
欲將產品送回工廠維修時，請務必將端子台(包括冷接點感測器)以整組的狀態送回。
＊3. 關於不同使用條件的規格，請參考「熱電偶輸入類型的冷接點補償誤差之規格」。

模組名稱	溫度輸入模組(熱電偶輸入類型)	型號	NX-TS2104
點數	2點	外部連接端子	免螺絲式接線端子(16端子)
I/O更新方式	自由運轉刷新方式
LED顯示	［TS］指示器	溫度感測器	K、J、T、E、L、U、N、R、S、 WRe5-26、PLⅡ
		輸入轉換範圍	輸入範圍的±20℃
		絕對最大額定	±130mV
		輸入阻抗	20kΩ以上
		解析度	0.001℃以下
		參考精度	＊1
		溫度係數	＊1
		冷接點補償誤差	±1.2℃ ＊2 ＊3
		輸入斷線檢測電流	約0.1μA
預熱時間	45分	鐘轉換時間	60ms/模組
外觀尺寸	12 (W)×100 (H)×71 (D)	絕緣方式	輸入和NX總線之間：電源 = 變壓器、訊號 = 數位絕緣體各輸入之間：電源 = 變壓器、訊號 = 數位絕緣體
絕緣阻抗	隔離電路之間為20MΩ min. (at 100 VDC)	耐電壓	若隔離電路之間使用AC510V， 1分鐘的漏電流在5mA以下
I/O電源供電方式	無供電	I/O電源端子電流容量	無I/O電源端子
NX模組耗電量	0.80W以下	I/O電源電流消耗	無耗電
重量	70g以下
安裝方向和限制	安裝方向：可朝六種方向安裝限制：冷接點補償誤差會因安裝方向和相鄰模組的耗電量而受限。詳細內容請參考「熱電偶輸入類型的冷接點補償誤差之規格」。
端子接線圖

＊1. 請參考「不同輸入種類和偵測溫度的參考精度、溫度係數一覽」。
＊2. 此處的冷接點補償誤差值，係為已安裝冷接點感測器之端子台和溫度輸入模組本體組合之後所產生之值。
請務必將端子台和溫度輸入模組本體組合使用。於端子台和本體兩者上顯示校正管理號碼。
欲將產品送回工廠維修時，請務必將端子台(包括冷接點感測器)以整組的狀態送回。
＊3. 關於不同使用條件的規格，請參考「熱電偶輸入類型的冷接點補償誤差之規格」。

模組名稱	溫度輸入模組(測溫電阻輸入型)	型號	NX-TS2201
點數	2點	外部連接端子	免螺絲式接線端子(16端子)
I/O更新方式	自由運轉刷新方式
LED顯示	TS 指示器	溫度感測器	Pt100 (3線式) /Pt1000 (3線式)
		輸入轉換範圍	輸入範圍的±20℃
		輸入檢測電流	約0.25mA
		解析度	0.1℃以下
		參考精度	＊
		溫度係數	＊
		導體電阻的影響	0.06℃/Ω以下(但必須在20Ω以下)
預熱時間	10分	轉換時間	250ms/模組
外觀尺寸	12(W) × 100(H) × 71(D)	絕緣方式	輸入和NX總線之間：電源 = 變壓器、訊號 = 光耦合器各輸入之間：電源 = 變壓器、訊號 = 光耦合器
絕緣阻抗	隔離電路之間為20MΩ min. (at 100 VDC)	耐電壓	若隔離電路之間使用AC510V， 1分鐘的漏電流在5mA以下
I/O電源供電方式	無供電	I/O電源端子電流容量	無I/O電源端子
NX模組耗電量	0.90W以下	I/O電源電流消耗	無耗電
重量	70g以下
安裝方向和限制	安裝方向：可朝六種方向安裝限制：無
端子接線圖

＊請參考「不同輸入種類和偵測溫度的參考精度、溫度係數一覽」。

模組名稱	溫度輸入模組(測溫電阻輸入型)	型號	NX-TS2202
點數	2點	外部連接端子	免螺絲式接線端子(16端子)
I/O更新方式	自由運轉刷新方式
LED顯示	TS 指示器	溫度感測器	Pt100 (3線式)
		輸入轉換範圍	輸入範圍的±20℃
		輸入檢測電流	約0.25mA
		解析度	0.01℃以下
		參考精度	＊
		溫度係數	＊
		導體電阻的影響	0.06℃/Ω以下(但必須在20Ω以下)
預熱時間	30分	轉換時間	10ms/模組
外觀尺寸	12(W) × 100(H) × 71(D)	絕緣方式	輸入和NX總線之間：電源 = 變壓器、訊號 = 數位絕緣體各輸入之間：電源 = 變壓器、訊號 = 數位絕緣體
絕緣阻抗	隔離電路之間為20MΩ min. (at 100 VDC)	耐電壓	若隔離電路之間使用AC510V， 1分鐘的漏電流在5mA以下
I/O電源供電方式	無供電	I/O電源端子電流容量	無I/O電源端子
NX模組耗電量	0.75W以下	I/O電源電流消耗	無耗電
重量	70g以下
安裝方向和限制	安裝方向：可朝六種方向安裝限制：無
端子接線圖

＊請參考「不同輸入種類和偵測溫度的參考精度、溫度係數一覽」。

模組名稱	溫度輸入模組(測溫電阻輸入型)	型號	NX-TS2204
點數	2點	外部連接端子	免螺絲式接線端子(16端子)
I/O更新方式	自由運轉刷新方式
LED顯示	TS 指示器	溫度感測器	Pt100 (3線式) /Pt1000 (3線式)
		輸入轉換範圍	輸入範圍的±20℃
		輸入檢測電流	約0.25mA
		解析度	0.001℃以下
		參考精度	＊
		溫度係數	＊
		導體電阻的影響	0.06℃/Ω以下(但必須在20Ω以下)
預熱時間	30分	轉換時間	60ms/模組
外觀尺寸	12(W) × 100(H) × 71(D)	絕緣方式	輸入和NX總線之間：電源 = 變壓器、訊號 = 數位絕緣體各輸入之間：電源 = 變壓器、訊號 = 數位絕緣體
絕緣阻抗	隔離電路之間為20MΩ min. (at 100 VDC)	耐電壓	若隔離電路之間使用AC510V， 1分鐘的漏電流在5mA以下
I/O電源供電方式	無供電	I/O電源端子電流容量	無I/O電源端子
NX模組耗電量	0.75W以下	I/O電源電流消耗	無耗電
重量	70g以下
安裝方向和限制	安裝方向：可朝六種方向安裝限制：無
端子接線圖

＊請參考「不同輸入種類和偵測溫度的參考精度、溫度係數一覽」。

模組名稱	溫度輸入模組(熱電偶輸入類型)	型號	NX-TS3101
點數	4點	外部連接端子	免螺絲式接線端子(16端子×2)
I/O更新方式	自由運轉刷新方式
LED顯示	［TS］指示器	溫度感測器	K、J、T、E、L、U、N、R、S、B、 WRe5-26、PLⅡ
		輸入轉換範圍	輸入範圍的±20°C
		絕對最大額定	±130mV
		輸入阻抗	20kΩ以上
		解析度	0.1°C以下＊1
		參考精度	＊2
		溫度係數	＊2
		冷接點補償誤差	±1.2°C ＊3 ＊4
		輸入斷線檢測電流	約0.1μA
預熱時間	30分	轉換時間	250ms/模組
外觀尺寸	24(W)×100(H)×71(D)	絕緣方式	輸入和NX總線之間：電源 = 變壓器、訊號 = 光耦合器各輸入之間：電源 = 變壓器、訊號 = 光耦合器
絕緣阻抗	隔離電路之間為20MΩ min. (at 100 VDC)	耐電壓	若隔離電路之間使用AC510V， 1分鐘的漏電流在5mA以下
I/O電源供電方式	無供電	I/O電源端子電流容量	無I/O電源端子
NX模組耗電量	1.30W以下	I/O電源電流消耗	無耗電
重量	140g以下
安裝方向和限制	安裝方向：可朝六種方向安裝限制：冷接點補償誤差會因安裝方向和相鄰模組的耗電量而受限。詳細內容請參考「熱電偶輸入類型的冷接點補償誤差之規格」。
端子接線圖

＊1. 當輸入種類為R、S、W時則為0.2°C以下。
＊2. 請參考「不同輸入種類和偵測溫度的參考精度、溫度係數一覽」。
＊3. 此處的冷接點補償誤差值，係為已安裝冷接點感測器之端子台和溫度輸入模組本體組合之後所產生之值。
請務必將端子台和溫度輸入模組本體組合使用。於端子台和本體兩者上顯示校正管理號碼。
欲將產品送回工廠維修時，請務必將端子台(包括冷接點感測器)以整組的狀態送回。
＊4. 關於不同使用條件的規格，請參考「熱電偶輸入類型的冷接點補償誤差之規格」。

模組名稱	溫度輸入模組(熱電偶輸入類型)	型號	NX-TS3102
點數	4點	外部連接端子	免螺絲式接線端子(16端子×2)
I/O更新方式	自由運轉刷新方式
LED顯示	［TS］指示器	溫度感測器	K、J、T、E、L、U、N、R、S、 WRe5-26、PLⅡ
		輸入轉換範圍	輸入範圍的±20°C
		絕對最大額定	±130mV
		輸入阻抗	20kΩ以上
		解析度	0.01°C以下
		參考精度	＊1
		溫度係數	＊1
		冷接點補償誤差	±1.2°C ＊2 ＊3
		輸入斷線檢測電流	約0.1μA
預熱時間	45分	轉換時間	10ms/模組
外觀尺寸	24 (W)×100 (H)×71 (D)	絕緣方式	輸入和NX總線之間：電源 = 變壓器、訊號 = 數位絕緣體各輸入之間：電源 = 變壓器、訊號 = 數位絕緣體
絕緣阻抗	隔離電路之間為20MΩ min. (at 100 VDC)	耐電壓	若隔離電路之間使用AC510V， 1分鐘的漏電流在5mA以下
I/O電源供電方式	無供電	I/O電源端子電流容量	無I/O電源端子
NX模組耗電量	1.10W以下	I/O電源電流消耗	無耗電
重量	140g以下
安裝方向和限制	安裝方向：可朝六種方向安裝限制：冷接點補償誤差會因安裝方向和相鄰模組的耗電量而受限。詳細內容請參考「熱電偶輸入類型的冷接點補償誤差之規格」。
端子接線圖

＊1. 請參考「不同輸入種類和偵測溫度的參考精度、溫度係數一覽」。
＊2. 此處的冷接點補償誤差值，係為已安裝冷接點感測器之端子台和溫度輸入模組本體組合之後所產生之值。
請務必將端子台和溫度輸入模組本體組合使用。於端子台和本體兩者上顯示校正管理號碼。
欲將產品送回工廠維修時，請務必將端子台(包括冷接點感測器)以整組的狀態送回。
＊3. 關於不同使用條件的規格，請參考「熱電偶輸入類型的冷接點補償誤差之規格」。

模組名稱	溫度輸入模組(熱電偶輸入類型)	型號	NX-TS3104
點數	4點	外部連接端子	免螺絲式接線端子(16端子×2)
I/O更新方式	自由運轉刷新方式
LED顯示	［TS］指示器	溫度感測器	K、J、T、E、L、U、N、R、S、 WRe5-26、PLⅡ
		輸入轉換範圍	輸入範圍的±20°C
		絕對最大額定	±130mV
		輸入阻抗	20kΩ以上
		解析度	0.001°C以下
		參考精度	＊1
		溫度係數	＊1
		冷接點補償誤差	±1.2°C ＊2 ＊3
		輸入斷線檢測電流	約0.1μA
預熱時間	45分	轉換時間	60ms/模組
外觀尺寸	24 (W)×100 (H)×71 (D)	絕緣方式	輸入和NX總線之間：電源 = 變壓器、訊號 = 數位絕緣體各輸入之間：電源 = 變壓器、訊號 = 數位絕緣體
絕緣阻抗	隔離電路之間為20MΩ min. (at 100 VDC)	耐電壓	若隔離電路之間使用AC510V， 1分鐘的漏電流在5mA以下
I/O電源供電方式	無供電	I/O電源端子電流容量	無I/O電源端子
NX模組耗電量	1.10W以下	I/O電源電流消耗	無耗電
重量	140g以下
安裝方向和限制	安裝方向：可朝六種方向安裝限制：冷接點補償誤差會因安裝方向和相鄰模組的耗電量而受限。詳細內容請參考「熱電偶輸入類型的冷接點補償誤差之規格」。
端子接線圖

＊1. 請參考「不同輸入種類和偵測溫度的參考精度、溫度係數一覽」。
＊2. 此處的冷接點補償誤差值，係為已安裝冷接點感測器之端子台和溫度輸入模組本體組合之後所產生之值。
請務必將端子台和溫度輸入模組本體組合使用。於端子台和本體兩者上顯示校正管理號碼。
欲將產品送回工廠維修時，請務必將端子台(包括冷接點感測器)以整組的狀態送回。
＊3. 關於不同使用條件的規格，請參考「熱電偶輸入類型的冷接點補償誤差之規格」。

模組名稱	溫度輸入模組(測溫電阻輸入型)	型號	NX-TS3201
點數	4點	外部連接端子	免螺絲式接線端子(16端子×2)
I/O更新方式	自由運轉刷新方式
LED顯示	TS 指示器	溫度感測器	Pt100 (3線式) /Pt1000 (3線式)
		輸入轉換範圍	輸入範圍的±20℃
		輸入檢測電流	約0.25mA
		解析度	0.1℃以下
		參考精度	＊
		溫度係數	＊
		導體電阻的影響	0.06℃/Ω以下(但必須在20Ω以下)
預熱時間	10分	轉換時間	250ms/模組
外觀尺寸	24(W) × 100(H) × 71(D)	絕緣方式	輸入和NX總線之間：電源 = 變壓器、訊號 = 光耦合器各輸入之間：電源 = 變壓器、訊號 = 光耦合器
絕緣阻抗	隔離電路之間為20MΩ min. (at 100 VDC)	耐電壓	若隔離電路之間使用AC510V， 1分鐘的漏電流在5mA以下
I/O電源供電方式	無供電	I/O電源端子電流容量	無I/O電源端子
NX模組耗電量	1.30W以下	I/O電源電流消耗	無耗電
重量	140g以下
安裝方向和限制	安裝方向：可朝六種方向安裝限制：無

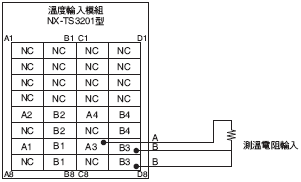

端子接線圖

＊請參考「不同輸入種類和偵測溫度的參考精度、溫度係數一覽」。

模組名稱	溫度輸入模組(測溫電阻輸入型)	型號	NX-TS3202
點數	4點	外部連接端子	免螺絲式接線端子(16端子×2)
I/O更新方式	自由運轉刷新方式
LED顯示	TS 指示器	溫度感測器	Pt100 (3線式)
		輸入轉換範圍	輸入範圍的±20°C
		輸入檢測電流	約0.25mA
		解析度	0.01℃以下
		參考精度	＊
		溫度係數	＊
		導體電阻的影響	0.06°C/Ω以下(但必須在20Ω以下)
預熱時間	30分	轉換時間	10ms/模組
外觀尺寸	24(W) × 100(H) × 71(D)	絕緣方式	輸入和NX總線之間：電源 = 變壓器、訊號 = 數位絕緣體各輸入之間：電源 = 變壓器、訊號 = 數位絕緣體
絕緣阻抗	隔離電路之間為20MΩ min. (at 100 VDC)	耐電壓	若隔離電路之間使用AC510V， 1分鐘的漏電流在5mA以下
I/O電源供電方式	無供電	I/O電源端子電流容量	無I/O電源端子
NX模組耗電量	1.05W以下	I/O電源電流消耗	無耗電
重量	130g以下
安裝方向和限制	安裝方向：可朝六種方向安裝限制：無
端子接線圖

＊請參考「不同輸入種類和偵測溫度的參考精度、溫度係數一覽」。

模組名稱	溫度輸入模組(測溫電阻輸入型)	型號	NX-TS3204
點數	4點	外部連接端子	免螺絲式接線端子(16端子×2)
I/O更新方式	自由運轉刷新方式
LED顯示	TS 指示器	溫度感測器	Pt100 (3線式) / Pt1000 (3線式)
		輸入轉換範圍	輸入範圍的±20℃
		輸入檢測電流	約0.25mA
		解析度	0.001℃以下
		參考精度	＊
		溫度係數	＊
		導體電阻的影響	0.06℃/Ω以下(但必須在20Ω以下)
預熱時間	30分	轉換時間	60ms/模組
外觀尺寸	24(W) × 100(H) × 71(D)	絕緣方式	輸入和NX總線之間：電源 = 變壓器、訊號 = 數位絕緣體各輸入之間：電源 = 變壓器、訊號 = 數位絕緣體
絕緣阻抗	隔離電路之間為20MΩ min. (at 100 VDC)	耐電壓	若隔離電路之間使用AC510V， 1分鐘的漏電流在5mA以下
I/O電源供電方式	無供電	I/O電源端子電流容量	無I/O電源端子
NX模組耗電量	1.05W以下	I/O電源電流消耗	無耗電
重量	130g以下
安裝方向和限制	安裝方向：可朝六種方向安裝限制：無

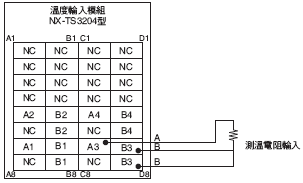

端子接線圖

＊請參考「不同輸入種類和偵測溫度的參考精度、溫度係數一覽」。

NX-TS□□02/TS□□04型時

轉換時間	輸入種類		偵測溫度(°C)	參考精度°C＊3 (%)	溫度係數 °C/°C ＊4 (ppm/°C ＊5)
轉換時間	輸入類型＊2	溫度範圍(°C)	偵測溫度(°C)	參考精度°C＊3 (%)	溫度係數 °C/°C ＊4 (ppm/°C ＊5)
10/60ms	K	-200～1300	同左	±0.75(±0.05%)	±0.08(±50ppm/℃)
	K	-20～600 (High Resolution)	同左	±0.30(±0.05%)	±0.03(±48ppm/℃)
	J	-200～1200	-200～0	±0.70(±0.05%)	±0.13(±96ppm/℃)
	J	-200～1200	0～1200	±0.70(±0.05%)	±0.06(±42ppm/℃)
	J	-20～600 (High Resolution)	同左	±0.30(±0.05%)	±0.04(±72ppm/℃)
	T	-200～400	-200～ー180	±1.30(±0.22%)	±0.05(±75ppm/℃)
			-180～0	±0.70(±0.12%)
			0～400	±0.33(±0.055%)
	E	-200～1000	-200～0	±0.60(±0.05%)	±0.12(±100ppm/℃)
	E	-200～1000	0～1000	±0.60(±0.05%)	±0.06(±50ppm/℃)
	L	-200～900	同左	±0.50(±0.05%)	±0.04(±40ppm/℃)
	U	-200～600	-200～-100	±0.70(±0.09%)	±0.06(±75ppm/℃)
			-100～0	±0.50(±0.07%)
			0～600	±0.40(±0.05%)
	N	-200～1300	-200～-150	±1.60(±0.11%)	±0.11(±70ppm/℃)
			-150～-100	±0.75(±0.05%)	±0.11(±70ppm/℃)
			-100～1300	±0.75(±0.05%)	±0.08(±50ppm/℃)
	R	-50～1700	-50～0	±3.20(±0.19%)	±0.13(±77ppm/℃)
			0～100	±2.50(±0.15%)	±0.11(±60ppm/℃)
			100～1700	±1.75(±0.10%)	±0.11(±60ppm/℃)
	S	-50～1700	-50～0	±3.20(±0.19%)	±0.13(±77ppm/℃)
			0～100	±2.50(±0.15%)	±0.11(±60ppm/℃)
			100～1700	±1.75(±0.10%)	±0.11(±60ppm/℃)
	WRe5-26	0～2300	0～1500	±1.15(±0.05%)	±0.13(±58ppm/℃)
			1500～2200	±1.15(±0.05%)	±0.21(±91ppm/℃)
			2200～2300	±1.40(±0.07%)	±0.21(±91ppm/℃)
	PLⅡ	0～1300	同左	±0.65(±0.05%)	±0.07(±57ppm/℃)
	Pt100	-200～850	-200～-50	±0.50(±0.05%)	±0.08(±78ppm/℃)
			-50～150	±0.21(±0.02%)	±0.03(±29ppm/℃)
			150～850	±0.50(±0.05%)	±0.08(±78ppm/℃)
	Pt1000	-200～850	同左	±0.50(±0.05%)	±0.09(±85ppm/℃)

轉換時間	輸入種類		偵測溫度(°C)	參考精度°C ＊3 (%)	溫度係數 °C/°C ＊4 (ppm/°C ＊5)
轉換時間	輸入類型	溫度範圍(°C)	偵測溫度(°C)	參考精度°C ＊3 (%)	溫度係數 °C/°C ＊4 (ppm/°C ＊5)
250ms	K	-200～1300	-200～-100	±1.5(±0.1%)	±0.15(±100ppm/°C)
			-100～400		±0.30(±200ppm/°C)
			400～1300		±0.38(±250ppm/°C)
	J	-200～1200	-200～400	±1.4(±0.1%)	±0.14(±100ppm/°C)
			400～900	±1.2(±0.09%)	±0.28(±200ppm/°C)
			900～1200	±1.2(±0.09%)	±0.35(±250ppm/°C)
	T	-200～400	-200～-100	±1.2(±0.2%)	±0.30(±500ppm/°C)
	T	-200～400	-100～400	±1.2(±0.2%)	±0.12(±200ppm/°C)
	E	-200～1000	-200～400	±1.2(±0.1%)	±0.12(±100ppm/°C)
			400～700	±2.0(±0.17%)	±0.24(±200ppm/°C)
			700～1000	±2.0(±0.17%)	±0.30(±250ppm/°C)
	L	-200～900	-200～300	±1.1(±0.1%)	±0.11(±100ppm/°C)
			300～700	±2.2(±0.2%)	±0.22(±200ppm/°C)
			700～900	±2.2(±0.2%)	±0.28(±250ppm/°C)
	U	-200～600	-200～400	±1.2(±0.15%)	±0.12(±150ppm/℃)
	U	-200～600	400～600	±1.0(±0.13%)	±0.12(±150ppm/℃)
	N	-200～1300	-200～400	±1.5(±0.1%)	±0.30(±200ppm/℃)
			400～1000		±0.30(±200ppm/℃)
			1000～1300		±0.38(±250ppm/℃)
	R	-50～1700	-50～500	±1.75(±0.1%)	±0.44(±250ppm/℃)
			500～1200	±2.5(±0.15%)
			1200～1700	±2.5(±0.15%)
	S	-50～1700	-50～600	±1.75(±0.1%)	±0.44(±250ppm/℃)
			600～1100	±2.5(±0.15%)
			1100～1700	±2.5(±0.15%)
	B	0～1800	0.0～400.0	無法確保參考精度	無法確保參考精度
			400～1200	±3.6(±0.2%)	±0.45(±250ppm/℃)
			1200～1800	±5.0(±0.28%)	±0.54(±300ppm/℃)
	WRe5-26	0～2300	0～300	±1.15(±0.05%)	±0.46(±200ppm/℃)
			300～800	±2.3(±0.1%)
			800～1500	±3.0(±0.13%)
			1500～2300	±3.0(±0.13%)	±0.691(±300ppm/°C)
	PLⅡ	0～1300	0～400	±1.3(±0.1%)	±0.23(±200ppm/°C)
			400～800	±2.0(±0.15%)	±0.39(±300ppm/°C)
			800～1300	±2.0(±0.15%)	±0.65(±500ppm/°C)
	Pt100	-200～850	-200～300	±1.0(±0.1%)	±0.1(±100ppm/°C)
			300～700	±2.0(±0.2%)	±0.2(±200ppm/°C)
			700～850	±2.5(±0.25%)	±0.25(±250ppm/°C)
	Pt1000	-200～850	-200～300	±1.0(±0.1%)	±0.1(±100ppm/°C)
			300～700	±2.0(±0.2%)	±0.2(±200ppm/°C)
			700～850	±2.5(±0.25%)	±0.25(±250ppm/°C)

＊1. 如欲將溫度測量單位從攝氏轉換為華氏，請參考以下的算式進行換算。
　華氏溫度(°F) = 攝氏溫度(°C) ×1.8＋32
＊2. 若相同的輸入種類導致多種輸入範圍存在，則輸入範圍較小者的解析度會較高。
＊3. 熱電偶輸入類型的溫度輸入模組，係在已安裝冷接點感測器之端子台和溫度輸入模組本體組合的情況下，
始能確保整體精度。若將相同的校正管理號碼之端子台和溫度輸入模組本體組合使用，
或使用寬度為24mm的型號，則請將左右方的端子台正確安裝後再行使用。

＊4. 當環境溫度出現1°C的變化時，測量值所出現的誤差。
測量值誤差的計算方式如下所示。
整體精度 = 參考精度＋溫度特性 × 環境溫度變化值＋冷接點補償誤差 (計算範例)

・條件

項目	內容
環境溫度	30 ℃
測量值	100 ℃
所使用NX 模組	NX-TS2101
熱電偶種類	K 熱電偶

・根據上述條件，從資料表、參考精度或溫度係數一覽表所導出的各項特性值

項目	内容
參考精度	- 100～400 ℃: ± 1.5 ℃
溫度係數	- 100～400 ℃: ± 0.30°C/ ℃
環境溫度變化	25 ℃ → 30 ℃ 5deg
冷接點補償誤差	± 1.2 ℃

因此，
整體精度 = 參考精度＋溫度特性 × 環境溫度變化值＋冷接點補償誤差
　　　　　 = ±1.5°C＋(±0.30°C/°C) ×5deg＋±1.2°C
　　　　　 = ±4.2°C

＊5. ppm係為針對輸入範圍的全標所表示之值。

熱電偶輸入類型的冷接點補償誤差，會因安裝方向和相鄰模組之耗電量＊而出現以下的變化。

(a) 採正面安裝，且左右的相鄰模組耗電量均為1.5W以下時

冷接點補償誤差為±1.2°C。
但可能會因輸入類型或溫度而出現例外。相關條件與冷接點補償誤差如下表所示。

輸入種類	冷接點補償誤差
T 的-90°C 以下	± 3.0 ℃
J、E、K、N 的-100°C 以下
U、L、PLII
R、S 的200°C 以下
B 的400°C 以下	無法保證
W	±3.0 ℃

(b) 左右的相鄰模組之一的耗電量超過1.5W而在3.9W以下時；或是採用正面以外的方向安裝，
且左右的相鄰模組耗電量均在3.9W 以下時

冷接點補償誤差為±4.0°C。
但可能會因輸入類型或溫度而出現例外。相關條件與冷接點補償誤差如下表所示。

輸入種類	内容
T 的-90°C 以下	± 7.0 ℃
J、E、K、N 的-100°C 以下
U、L、PLII
R、S 的200°C 以下
B 的400°C 以下	無法保證
W	±9.0 ℃

(c)當左右的相鄰模組其中一者的耗電量超過3.9 W時則無法在這種條件下保證冷接點補償誤差之值，
因此請勿使用。

＊相鄰模組的耗電量為以下數值的合計值。

和溫度輸入模組相鄰之NX模組的NX模組電源和I/O電源兩者的耗電量。當相鄰模組為輸入模組時，
則為依據輸入電流而定的耗電量總計值。

NX模組		支援版本＊
型號	模組版本	EtherCAT耦合器模組 NX-ECC20[]型	NJ/NX系列CPU模組	Sysmac Studio
NX-TS2101	Ver.1.0	Ver.1.0之後的版本	Ver.1.05之後的版本	Ver.1.06之後的版本
NX-TS2101	Ver.1.1			Ver.1.08之後的版本
NX-TS2102	Ver.1.1			Ver.1.08之後的版本
NX-TS2104	Ver.1.1			Ver.1.08之後的版本
NX-TS2201	Ver.1.0			Ver.1.06之後的版本
NX-TS2201	Ver.1.1			Ver.1.08之後的版本
NX-TS2202	Ver.1.1			Ver.1.08之後的版本
NX-TS2204	Ver.1.1			Ver.1.08之後的版本
NX-TS3101	Ver.1.0			Ver.1.06之後的版本
NX-TS3101	Ver.1.1			Ver.1.08之後的版本
NX-TS3102	Ver.1.1			Ver.1.08之後的版本
NX-TS3104	Ver.1.1			Ver.1.08之後的版本
NX-TS3201	Ver.1.0			Ver.1.06之後的版本
NX-TS3201	Ver.1.1			Ver.1.08之後的版本
NX-TS3202	Ver.1.1			Ver.1.08之後的版本
NX-TS3204	Ver.1.1			Ver.1.08之後的版本

＊視模組的種類而定，某些型號可能沒有上表中所記載的版本。此時，請參考表中所示版本以後的舊版本。關於型號與版本的關連性，請參考各組件的使用手冊。

NX-TS

將能夠實現從低速到高速、高精度的溫度控制之溫度輸入模組加入產品線。

共通一般規格

個別規格

溫度輸入模組(熱電偶輸入類型) 2點　NX-TS2101型

溫度輸入模組(熱電偶輸入類型) 2點　NX-TS2102型

溫度輸入模組(熱電偶輸入類型) 2點　NX-TS2104型

溫度輸入模組(測溫電阻輸入型) 2點　NX-TS2201型

溫度輸入模組(測溫電阻輸入型) 2點　NX-TS2202型

溫度輸入模組(測溫電阻輸入型) 2點　NX-TS2204型

溫度輸入模組(熱電偶輸入類型) 4點　NX-TS3101型

溫度輸入模組(熱電偶輸入類型) 4點　NX-TS3102型

溫度輸入模組(熱電偶輸入類型) 4點　NX-TS3104型

溫度輸入模組(測溫電阻輸入型) 4點　NX-TS3201型

溫度輸入模組(測溫電阻輸入型) 4點　NX-TS3202型

溫度輸入模組(測溫電阻輸入型) 4點　NX-TS3204型

不同輸入種類和偵測溫度的參考精度、溫度係數一覽＊1

NX-TS□□01型時

熱電偶輸入類型的冷接點補償誤差之規格

版本資訊

產品類別

NX-TS

將能夠實現從低速到高速、高精度的溫度控制之溫度輸入模組加入產品線。

共通一般規格

個別規格

溫度輸入模組(熱電偶輸入類型) 2點 NX-TS2101型

溫度輸入模組(熱電偶輸入類型) 2點 NX-TS2102型

溫度輸入模組(熱電偶輸入類型) 2點 NX-TS2104型

溫度輸入模組(測溫電阻輸入型) 2點 NX-TS2201型

溫度輸入模組(測溫電阻輸入型) 2點 NX-TS2202型

溫度輸入模組(測溫電阻輸入型) 2點 NX-TS2204型

溫度輸入模組(熱電偶輸入類型) 4點 NX-TS3101型

溫度輸入模組(熱電偶輸入類型) 4點 NX-TS3102型

溫度輸入模組(熱電偶輸入類型) 4點 NX-TS3104型

溫度輸入模組(測溫電阻輸入型) 4點 NX-TS3201型

溫度輸入模組(測溫電阻輸入型) 4點 NX-TS3202型

溫度輸入模組(測溫電阻輸入型) 4點 NX-TS3204型

不同輸入種類和偵測溫度的參考精度、溫度係數一覽＊1

NX-TS□□01型時

熱電偶輸入類型的冷接點補償誤差之規格

版本資訊

產品類別

溫度輸入模組(熱電偶輸入類型) 2點　NX-TS2101型

溫度輸入模組(熱電偶輸入類型) 2點　NX-TS2102型

溫度輸入模組(熱電偶輸入類型) 2點　NX-TS2104型

溫度輸入模組(測溫電阻輸入型) 2點　NX-TS2201型

溫度輸入模組(測溫電阻輸入型) 2點　NX-TS2202型

溫度輸入模組(測溫電阻輸入型) 2點　NX-TS2204型

溫度輸入模組(熱電偶輸入類型) 4點　NX-TS3101型

溫度輸入模組(熱電偶輸入類型) 4點　NX-TS3102型

溫度輸入模組(熱電偶輸入類型) 4點　NX-TS3104型

溫度輸入模組(測溫電阻輸入型) 4點　NX-TS3201型

溫度輸入模組(測溫電阻輸入型) 4點　NX-TS3202型

溫度輸入模組(測溫電阻輸入型) 4點　NX-TS3204型
