(單位:mm)

焊接/插座式端子繼電器

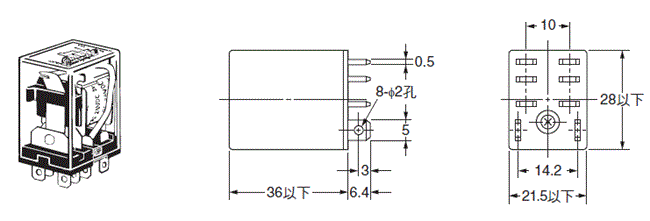

LY1-J型
3205_dm_1

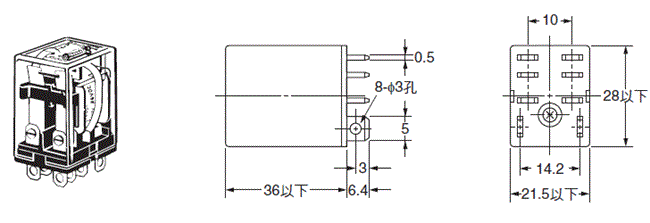

LY2-J型/LY2N-J型
3205_dm_2
註. DC型號有極性。

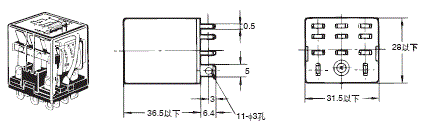

LY3-J型/LY3N-J型
3205_dm_3
註. DC型號有極性。

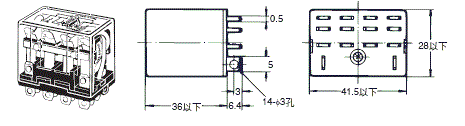

LY4-J型/LY4N-J型
3205_dm_4
註. DC型號有極性。

PCB端子繼電器

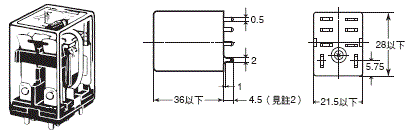

LY1-0J型/LY2-0J型
3205_dm_5
註1. 上列型號為LY2-0J型。
 2. 此形狀為6.4適用於LY1-0J型。

PCB開孔
(底視圖)

3205_dm_6
註1. 上列型號的公差為0.1mm。
 2. 除端子外,LY1-0J型一些零組件也帶電。
  將LY1-0J型安裝到雙面PC板上時應特別注意。

上部安裝繼電器

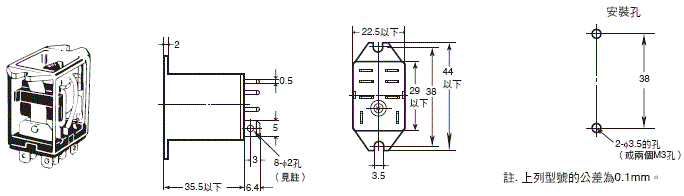

LY2FJ型
3205_dm_7
註. LY2FJ型為8個φ3孔。

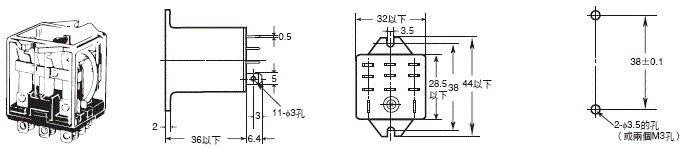

LY3FJ型
3205_dm_8

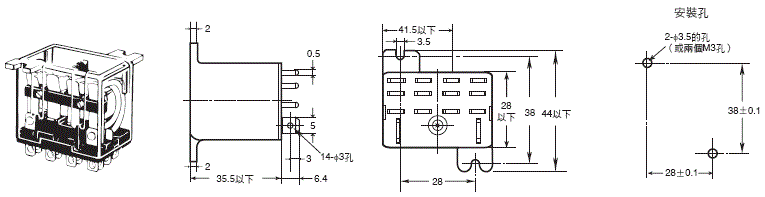

LY4FJ型

3205_dm_9

選購品

鋁軌安裝插座(UL File No.E87929)(CSA Report No.LR31928)

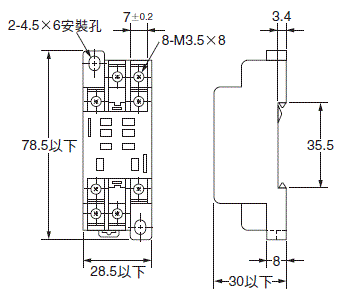

PTF08A型

3205_dm_10

PTF08A-E 型

3205_dm_11

端子配置/安裝孔
(俯視圖)

3205_dm_12

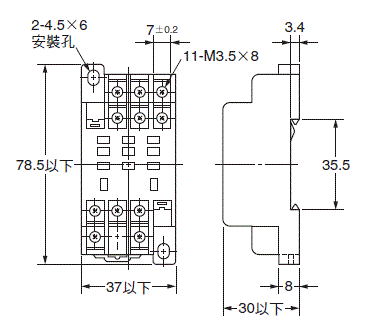

PTF11A型

3205_dm_13

端子配置/安裝孔
(俯視圖)

3205_dm_14

鋁軌安裝插座(UL File No.E87929)(CSA Report No.LR31928)

PTF14A型

3205_dm_15

PTF14A-E型

3205_dm_16

端子配置/安裝孔
(俯視圖)

3205_dm_17

附插座的繼電器安裝高度
(適用於所有的PTF[]A型插座)

3205_dm_18

背面連接插座(UL File No.E87929)(CSA Report No.LR31928)

PT08型

3205_dm_19

端子配置
(底視圖)

3205_dm_20

PT11型

3205_dm_21

端子配置
(底視圖)

3205_dm_22

背面連接插座(UL File No.E87929)(CSA Report No.LR31928)

PT14型

3205_dm_23

端子配置
(底視圖)

3205_dm_24

附插座的繼電器安裝高度
(適用於所有的PTF[]A型插座)

3205_dm_25

背面連接插座(UL File No.E87929)(CSA Report No.LR31928)

PT08-0型
端子配置與PT08型相同

3205_dm_26

安裝孔
(底視圖)

3205_dm_27

PT11-0型
端子配置與PT11型相同

3205_dm_28

安裝孔
(底視圖)

3205_dm_29

背面連接插座(UL File No.E87929)(CSA Report No.LR31928)

PT14-0型
端子配置與PT14型相同

3205_dm_30

安裝孔
(底視圖)

3205_dm_31

繼電器固定支架

PYC-A1型
附PTF[]A型插座

3205_dm_32

PYC-S型
繼電器安裝支架
(安裝支架僅適用於
PYP-1型和PYP-18型插座)

3205_dm_33

PYC-P型
附PT[]型插座

3205_dm_34

背面連接插座的安裝板

PYP-1型

3205_dm_35

PTP-1-3型

3205_dm_36

PTP-1型

3205_dm_37

PYP-18型
3205_dm_38

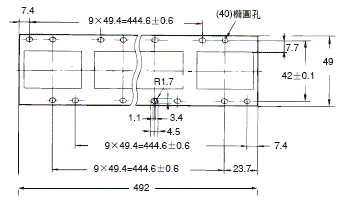

PTP-10型
3205_dm_39

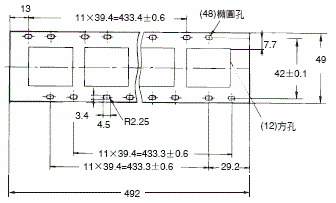

PTP-12型

3205_dm_40
