額定


K8AK-PH1
額定輸入電壓 3φ-AC200~480V (三相3線)
輸入負荷 約4.1VA
動作時間 反相 0.1 秒±0.05 秒
缺相 0.1 秒以下(額定電壓急遽從100%→0%時)
復歸方式 自動復歸
LED顯示 PWR : 綠 RY : 黃
輸出型態 2c接點輸出(常閉動作)
輸出接點額定 額定負載
電阻負載
AC250V 5A
DC30V 5A
最小適用負載 DC24V、4mA (參考值)
機械壽命 1,000萬次以上
電氣壽命(AC250V/DC30V 5A) 5萬次
     (AC250V/DC30V 3A) 10萬次
     (AC250V 1A cosθ=0.4) 10萬次
     (DC48V 0.2A L/R=100ms) 1萬2千次
     (建議使用保險絲:NT00-6A)
額定運轉電壓(Ue)
額定運轉電流(Ie)
AC-12 Ue:250VAC、 Ie:5A
AC-15 Ue:250VAC、 Ie:1A
DC-12 Ue:30VDC、 Ie:5A
DC-13 Ue:24VDC、 Ie:0.9A
DC-13 Ue:48VDC、 Ie:0.2A
DC-13 Ue:24VDC、 Ie:0.05A
使用環境溫度 -20~+60℃ (不可結冰結露)
保存溫度 -25~+65℃ (不可結冰結露)
使用環境濕度 相對濕度 25~85% (不可結露)
保存環境濕度 相對濕度 25~85% ( 不可結露)
高度 2,000m 以下
端子螺絲鎖合扭力 0.49-0.59N・m
端子接線方法 建議電線
 單線: 2.5mm2
 絞線: AWG#16 、AWG#18*
  ※配線時請使用針形絕緣端子
  ※兩條絞線可共同壓接於同一端子
建議針形端子
 Al 1,5-8BK(AWG#16 用)Phoenics Contact 產品
 Al 1-8RD(AWG#18 用)Phoenics Contact 產品
 Al 0,75-8GY(AWG#18 用)Phoenics Contact 產品
外殼塗裝顏色 N1.5
外殼材質 PC+ABS UL94-V0
質量 約130g
安裝方法 鋁軌安裝
外觀尺寸 22.5(W)×90(H)×100(D)mm

性能


K8AK-PH1
容許電壓變動範圍 額定輸入電壓之85~110%
輸入電壓範圍 AC200~480V
輸入頻率 50/60Hz
過負載能力 528V連続
缺相檢測位準 額定輸入的80%±10%
計算公式=1-(( 最大線間電壓-最大小線間電壓)/ 3相平均線間電壓)
對應規格 適用規格 EN60947-5-1
安裝環境( 污染度2、設置類別Ⅲ)
EMC EN60947-5-1
安全規格 UL508 (Recognition)、
韓國電波法(法律第10564號)、
CSA C22.2 No.14、
CCC: GB/T 14048.5
絕緣阻抗 20MΩ以上
 外部端子整體與外殼間
 輸入端子整體與輸出端子整體間
額定絕緣電壓 690V
耐電壓 AC2,000V 1分鐘
 外部端子整體與外殼間
 輸入端子整體與輸出端子整體間
額定脈衝耐電壓 6kV
抗干擾性 1,500V 電源端子共同/一般
上升1ns方波 正負 脈波寬度1μs/100ns
耐振動 振動數10~55Hz 單側振幅0.35mm
X、Y、Z各方向: 5min×10 掃描
耐衝擊 100m/s2、3軸6方向3次
保護構造 端子部: IP20
附條件短路電流 1000A

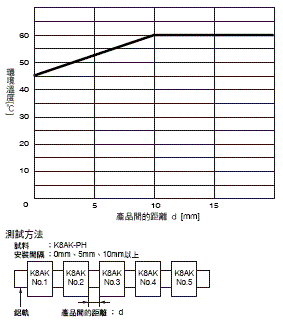

安裝2台以上K8AK-PH型時的間隔與環境溫度之關係(參考值)
安裝間隔與環境溫度的關係,請參照下圖。
請注意,如果使用時環境溫度超過這個範圍,由於K8AK型溫度上升的原因,有可能導致內部零組件壽命縮短。
