（單位：mm）
2023/01 停產商品
F3SG-R 系列
安全光柵
此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。
協助查詢新舊型號替換
提供新舊規格的對照表，選擇適合替換您目前光柵的最新型號
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2024年3月27日
F3SG-RA Advance型
安裝標準固定金具（F39-LGF型）時
採背面安裝時
＊1. 安裝單邊感測器（投光器或受光器）時所需的數量。
＊2. 偵測寬度為0160～0270時，可只使用1個安裝單邊感測器，此種情況下，請在尺寸A的二分之一位置（感測器縱向中央）安裝此金具。
採側面安裝時
＊1. 安裝單邊感測器（投光器或受光器）時所需的數量。
＊2. 偵測寬度為0160～0270時，可只使用1個安裝單邊感測器，此種情況下，請在尺寸A的二分之一位置（感測器縱向中央）安裝此金具。
標準固定金具（F39-LGF型）
安裝標準調整金具（F39-LGA型）時
採背面安裝時
＊1. 安裝單邊感測器（投光器或受光器）時所需的數量。
＊2. 偵測寬度為0160～0270時，可只使用1個安裝單邊感測器，此種情況下，請在尺寸A的二分之一位置（感測器縱向中央）安裝此金具。
採側面安裝時
＊1. 安裝單邊感測器（投光器或受光器）時所需的數量。
＊2. 偵測寬度為0160～0270時，可只使用1個安裝單邊感測器，此種情況下，請在尺寸A的二分之一位置（感測器縱向中央）安裝此金具。
標準調整金具（F39-LGA型）
安裝上下調整金具（F39-LGTB型）與標準調整金具（F39-LGA型）時
為F3SG-4RA0190-30型以及F3SG-4RA0160-14型以外的情況之外型圖。有關F3SG-4RA0190-30型以及F3SG-4RA0160-14型的情況，請參閱「安全光柵 F3SG-R型系列 使用者手冊」。
●採背面安裝時
●採側面安裝時
上下調整金具（F39-LGTB型）
選購品
投光器用單側接頭纜線(另售：F39-JG[]A-L型)
受光器用單側接頭纜線(另售：F39-JG[]A-D型)
投光器用雙側接頭纜線：延長纜線時接續用的纜線(另售：F39-JG[]B-L型)
受光器用雙側接頭纜線：延長纜線時接續用的纜線(另售：F39-JG[]B-D型)
投光器用串接纜線(另售：F39-JGR2W-L型)
受光器用串接纜線(另售：F39-JGR2W-D型)
Y型接頭插頭/插座雙接頭（另售：F39-GCNY2型）
介面模組(F39-GIF型)
濺鍍保護蓋(F39-HGA型)
材質：PC （透明蓋部）
ABS （側面部）
不銹鋼（固定金具）
鋁膠帶（固定用貼紙）
Bluetooth模組（F39-BT型)
Bluetooth模組＋燈模組（F39-BTLP型)
燈(F39-LP型)
F3SG-RE Easy型
安裝標準固定金具（F39-LGF型）時
採背面安裝時
＊1. 安裝單邊感測器（投光器或受光器）時所需的數量。
＊2. 偵測寬度為0160～0270時，可只使用1個安裝單邊感測器，此種情況下，請在尺寸A的二分之一位置（感測器縱向中央）安裝此金具。
採側面安裝時
＊1. 安裝單邊感測器（投光器或受光器）時所需的數量。
＊2. 偵測寬度為0160～0270時，可只使用1個安裝單邊感測器，此種情況下，請在尺寸A的二分之一位置（感測器縱向中央）安裝此金具。
標準固定金具（F39-LGF型）

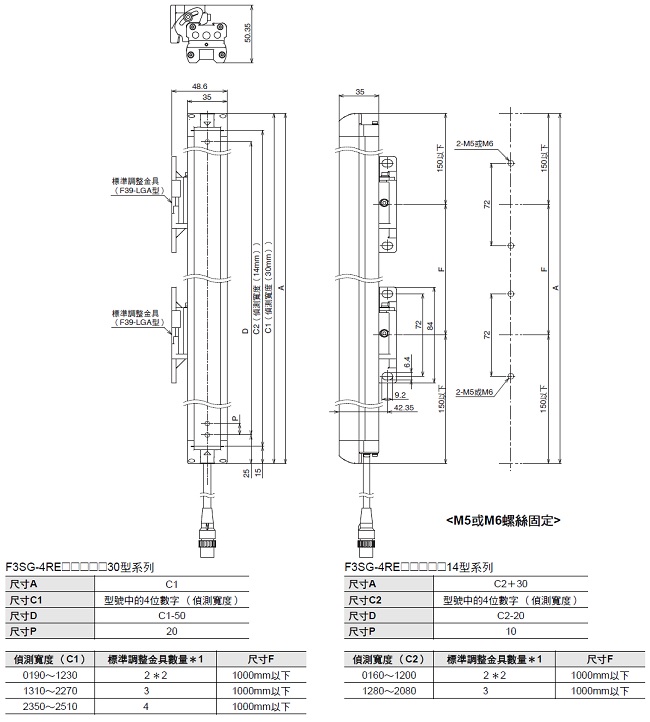

安裝標準調整金具（F39-LGA型）時
採背面安裝時
＊1. 安裝單邊感測器（投光器或受光器）時所需的數量。
＊2. 偵測寬度為0160～0270時，可只使用1個安裝單邊感測器，此種情況下，請在尺寸A的二分之一位置（感測器縱向中央）安裝此金具。
採側面安裝時
＊1. 安裝單邊感測器（投光器或受光器）時所需的數量。
＊2. 偵測寬度為0160～0270時，可只使用1個安裝單邊感測器，此種情況下，請在尺寸A的二分之一位置（感測器縱向中央）安裝此金具。
標準調整金具（F39-LGA型）
安裝上下調整金具（F39-LGTB型）與標準調整金具（F39-LGA型）時
為F3SG-4RA0190-30型以及F3SG-4RA0160-14型以外的情況之外型圖。有關F3SG-4RA0190-30型以及F3SG-4RA0160-14型的情況，請參閱「安全光柵 F3SG-R型系列 使用者手冊」。
●採背面安裝時
●採側面安裝時
上下調整金具（F39-LGTB型）
選購品
圓型防水接頭：附纜線接頭 插座單接頭（另售：XS5F-D421-[]80-F型）
圓型防水接頭：附纜線接頭 插座/插頭雙接頭（另售：XS5W-D421-[]81-F型）
Y型接頭插頭/插座雙接頭（另售：F39-GCNY1型）
濺鍍保護蓋(F39-HGA/HGB型)
更新日期 2024年3月27日
