MY-GS

一般通用繼電器

MY-GS

通用繼電器最經典暢銷款MY型,標準配備機械指示器,利於掌握接點的動作狀態

(單位:mm)

本體

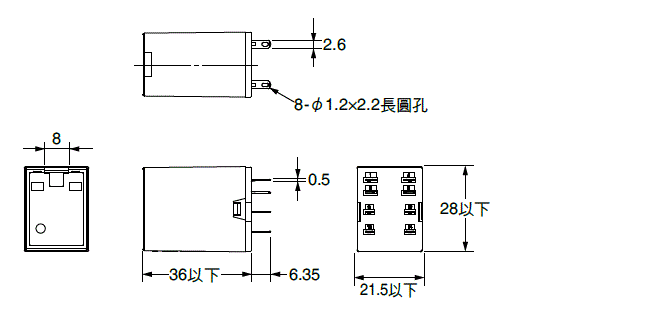

MY2-GS型、MY2N-GS型

3440_dm_1


註1. AC規格具有線圈斷線自我診斷功能。
2. 如為DC規格,請確認線圈極性並正確配線。
3. AC的LED顏色為紅色,DC為綠色。
4. 動作指示燈在於表示線圈通電,而非接點動作指示。

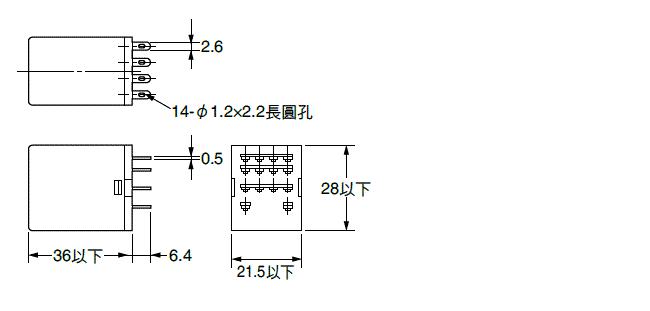

MY4-GS型、MY4N-GS型

3440_dm_2


註1. AC規格具有線圈斷線自我診斷功能。
2. 如為DC規格,請確認線圈極性並正確配線。
3. AC的LED顏色為紅色,DC為綠色。
4. 動作指示燈在於表示線圈通電,而非接點動作指示。

選購品(另售)

連接底座、鋁軌安裝用選購品的詳細內容,請參閱「共用底座/鋁軌相關產品」。
Push-In Plus端子台底座的詳細內容,請參閱「PYF-[][]-PU/P2RF-[][]-PU型」。

連接底座

正面連接底座

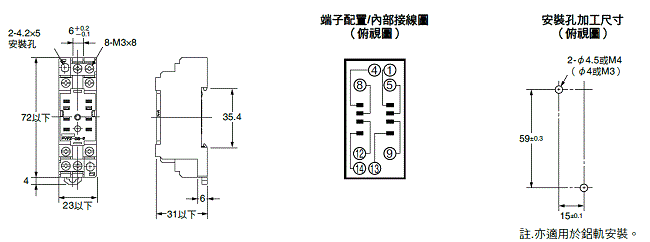

PYF08A-E型

3440_dm_3

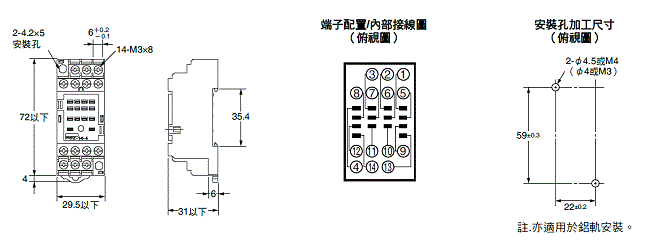

PYF14A-E型

3440_dm_4

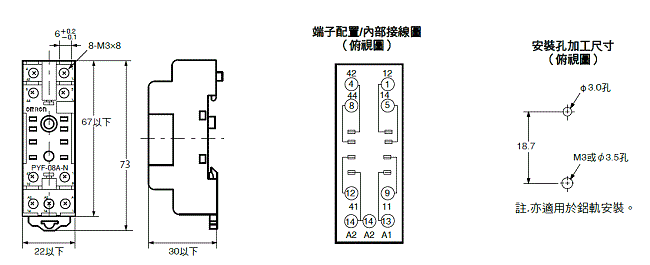

PYF08A-N型

3440_dm_5

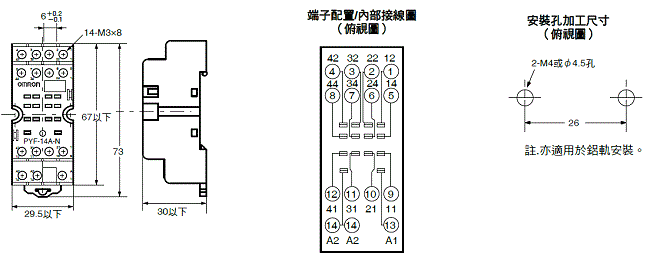

PYF14A-N型

3440_dm_6

PYF-08-PU型

3440_dm_7

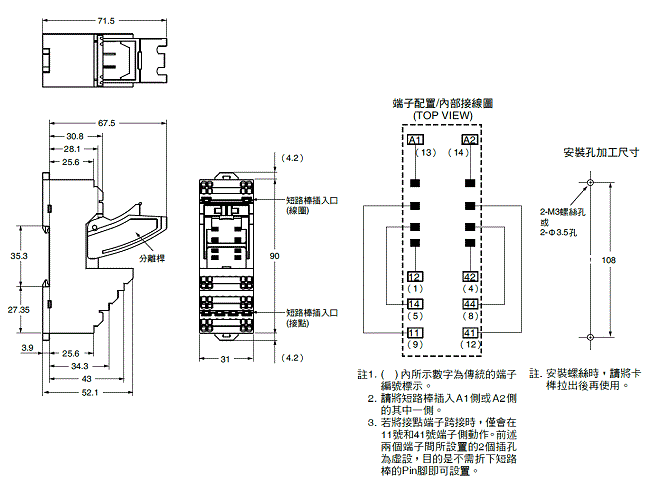

PYF-14-PU型

3440_dm_8

背面连接插座

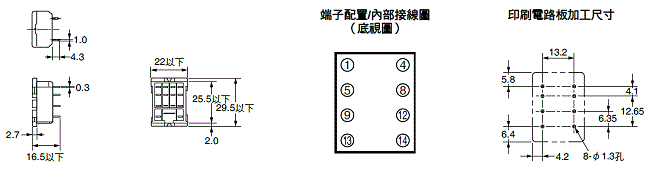

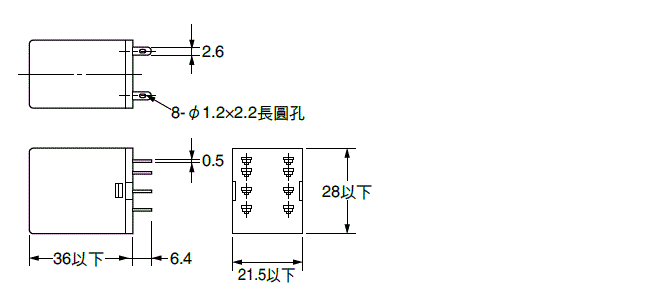

PY08-02型

3440_dm_9

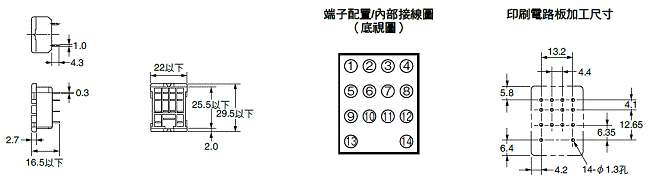

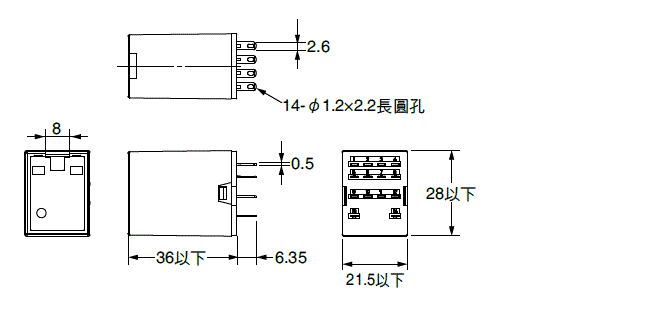

PY14-02型

3440_dm_10

選購品

安裝金具

底座型號 PYF08A-E型
PYF14A-E型
PYF08A-N型
PYF14A-N型
PY08-02型
PY14-02型
繼電器型號
MY2-GS型
MY2N-GS型
MY4-GS型
MY4N-GS型

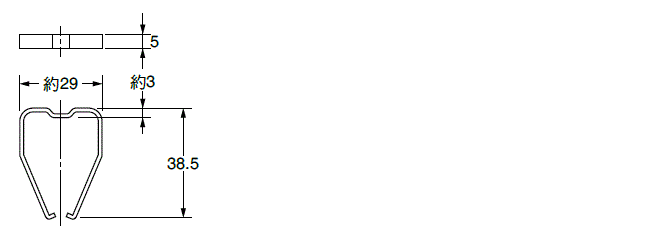

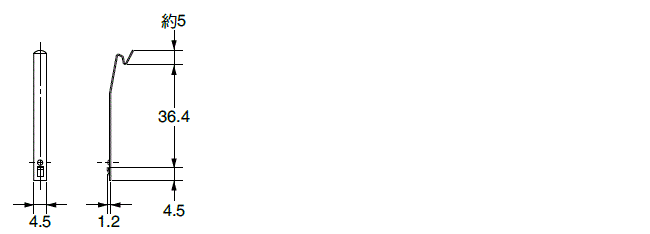

PYC-A1型
1組(2支)


3440_dm_11



PYC-P型


3440_dm_12

底座安裝的高度(單位:mm)

正面連接底座時


3440_dm_13


PYF[][]A-E型
PYF[][]A-N型

3440_dm_14


PYF-08-PU型

3440_dm_15


PYF-14-PU型

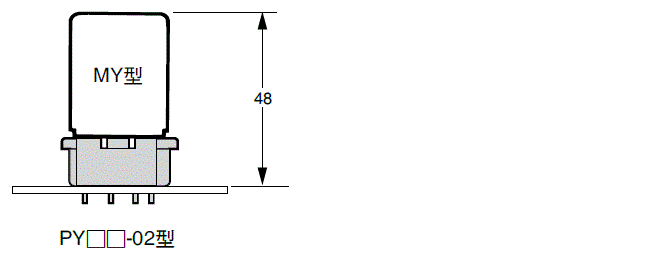

背面連接底座時

3440_dm_16


PY[][]-02型
