MY-GS

一般通用繼電器

MY-GS

通用繼電器最經典暢銷款MY型，標準配備機械指示器，利於掌握接點的動作狀態

MY-GS系列型號已於2023/10停產，替代型號為MY-GS-R


‣推薦替代型號查詢

相關資訊

更新日期 2024年6月5日

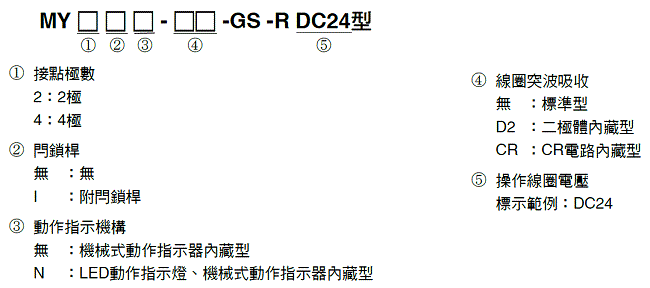

型號構成

型號基準

MY-GS 種類 2

機種一覽

小型電力繼電器（MY-GS-R型）

分類 點數 接點機構 底座式端子
3440_lu_2_1
附動作指示燈
附閂鎖桿
標準型 2 單接點 MY2-GS-R MY2N-GS-R MY2IN-GS-R
4 MY4-GS-R MY4N-GS-R MY4IN-GS-R
線圈突波吸收用
二極體內藏型		 2 --- MY2N-D2-GS-R MY2IN-D2-GS-R
4 --- MY4N-D2-GS-R MY4IN-D2-GS-R
線圈突波吸收用
CR電路內藏型		 2 --- MY2N-CR-GS-R MY2IN-CR-GS-R
4 --- MY4N-CR-GS-R MY4IN-CR-GS-R

種類

本體

標準型 無動作指示燈

點數 型號 額定電壓（V）
2 MY2-GS-R AC 12, 24, 48, 100/110, 110/120, 200/220, 220/240
DC 6, 12, 24, 48, 100/110
4 MY4-GS-R AC 12, 24, 48, 100/110, 110/120, 200/220, 220/240
DC 6, 12, 24, 48, 100/110

標準型 附動作指示燈

點數 型號 額定電壓（V）
2 MY2N-GS-R AC 12, 24, 48, 100/110, 110/120, 200/220, 220/240
DC 6, 12, 24, 48, 100/110, 220
4 MY4N-GS-R AC 12, 24, 48, 100/110, 110/120, 200/220, 220/240
DC 6, 12, 24, 48, 100/110, 220

標準型 附動作指示燈／閂鎖桿

點數 型號 額定電壓（V）
2 MY2IN-GS-R AC 12, 24, 48, 100/110, 110/120, 200/220, 220/240
DC 6, 12, 24, 48, 100/110, 220
4 MY4IN-GS-R AC 12, 24, 48, 100/110, 110/120, 200/220, 220/240
DC 6, 12, 24, 48, 100/110, 220

線圈突波吸收用二極體內藏型 附動作指示燈

點數 型號 額定電壓（V）
2 MY2N-D2-GS-R DC 12, 24, 48, 100/110, 220
4 MY4N-D2-GS-R DC 12, 24, 48, 100/110, 220

線圈突波吸收用二極體內藏型 附動作指示燈／閂鎖桿

點數 型號 額定電壓（V）
2 MY2IN-D2-GS-R DC 12, 24, 48, 100/110, 220
4 MY4IN-D2-GS-R DC 12, 24, 48, 100/110, 220

線圈突波吸收用CR電路內藏型 附動作指示燈

點數 型號 額定電壓（V）
2 MY2N-CR-GS-R AC 100/110, 110/120, 200/220, 220/240
4 MY4N-CR-GS-R AC 100/110, 110/120, 200/220, 220/240

線圈突波吸收用CR電路內藏型 附動作指示燈／閂鎖桿

點數 型號 額定電壓（V）
2 MY2IN-CR-GS-R AC 100/110, 110/120, 200/220, 220/240
4 MY4IN-CR-GS-R AC 100/110, 110/120, 200/220, 220/240

選購品（另售）

種類

正面連接底座

針腳數 適用繼電器型號 端子形狀 安裝方法 外觀 型號 安裝金具型號
8 MY2-GS-R
MY2N-GS-R
MY2IN-GS-R
MY2N-D2-GS-R
MY2IN-D2-GS-R
MY2N-CR-GS-R
MY2IN-CR-GS-R		 螺絲端子
手指保護構造 ＊1
（螺絲尺寸M3）		 鋁軌安裝、
螺絲安裝共用		 3440_lu_10_1 PYFZ-08-E PYC-A1 *3
螺絲端子
手指保護構造 ＊1
（螺絲尺寸M3）		 鋁軌安裝、
螺絲安裝共用		 3440_lu_10_3 PYF08A-N PYC-A1 *3
Push-In Plus端子
（附分離桿底座一體型）		 鋁軌安裝、
螺絲安裝共用 ＊2		 3440_lu_10_4 PYF-08-PU ---
14 MY4-GS-R
MY4N-GS-R
MY4IN-GS-R
MY4N-D2-GS-R
MY4IN-D2-GS-R
MY4N-CR-GS-R
MY4IN-CR-GS-R		 螺絲端子
手指保護構造 ＊1
（螺絲尺寸M3）		 鋁軌安裝、
螺絲安裝共用		 3440_lu_10_5 PYFZ-14-E PYC-A1 *3
螺絲端子
手指保護構造 ＊1
（螺絲尺寸M3）		 鋁軌安裝、
螺絲安裝共用		 3440_lu_10_7 PYF14A-N PYC-A1 *3
Push-In Plus端子
（附分離桿底座一體型）		 鋁軌安裝、
螺絲安裝共用 ＊2		 3440_lu_10_8 PYF-14-PU ---

＊1. 手指保護型（PYFZ-□-E型、PYF□A-N型）的底座本體與端子護蓋為一體型。無法使用圓端子，請使用Y端子、針形端子等。
＊2. PYF-□□-PU型的DIN卡鉤操作區附有螺絲安裝孔，將DIN卡鉤操作區拉出後，即可開始安裝螺絲。
＊3. 適用的安裝金具型號。以2支成組販售。

背面連接底座

針腳數 適用繼電器型號 端子形狀 外觀 型號 安裝金具型號
8 PY08-02 印刷電路板用端子 3440_lu_10_1 PY08-02 PYC-P
14 PY14-02 印刷電路板用端子 3440_lu_10_2 PY14-02

底座用配件安裝金具

外觀 ＊1 型號 重量 ＊2 用途
3440_lu_11_1 PYC-A1 約0.54g 底座與繼電器嵌合用
3440_lu_11_2 PYC-P 約1.4g 底座與繼電器嵌合用

＊1. 上表記載的是繼電器本體與底座及安裝金具組合時的外觀。
＊2. PYC-A1型一組為2支。上述重量為每1支的重量。
